Як підключити сонячні панелі до будинку: покрокова інструкція та поради з безпеки

Енергоносії дорожчають, а навантаження на електромережі зростає. Все більше власників приватних будинків і навіть квартир прагнуть знайти способи стати більш незалежними від централізованого постачання електроенергії. Підключення сонячних панелей – це не лише про економію на рахунках, а й про підвищення стабільності енергопостачання, особливо в регіонах із перебоями в мережі.

Сонячна генерація чудово поєднується з іншими рішеннями розумного дому: системами енергомоніторингу, автоматичним керуванням споживанням та навіть резервним живленням для критично важливих приладів (насоси, сервери, охоронні системи). Така інтеграція дозволяє не лише виробляти енергію, а й ефективно її розподіляти в реальному часі.

Щоб результат справді відповідав очікуванням, важливо правильно обрати обладнання, грамотно змонтувати систему та уникнути типових помилок. У цьому матеріалі розглянемо детальний процес підключення, принцип роботи й дамо практичні поради для тих, хто планує зробити все самостійно або під контролем майстра.

Принцип роботи системи сонячної генерації

Як працюють фотоелементи та що відбувається після вироблення струму

Сонячна панель складається з фотоелементів, які перетворюють сонячне світло на електричний струм постійної напруги (DC). Кожна комірка створює невелику напругу, але з’єднання їх у модулі дозволяє отримати робочий рівень, придатний для живлення інвертора чи зарядки акумуляторів. Потужність залежить від кількості сонячного світла, кута падіння променів і якості фотоелементів.

Роль інвертора, контролера заряду та акумуляторів

• Інвертор перетворює постійний струм у змінний (AC), сумісний із побутовими електроприладами та електромережею будинку.

• Контролер заряду захищає акумулятори від перезаряду та глибокого розряду, оптимізуючи процес накопичення енергії.

• Акумуляторні батареї зберігають енергію для використання вночі або під час відсутності сонця.

Ці три компоненти працюють як єдина система, забезпечуючи стабільну роботу й захист усіх елементів.

Схема інтеграції з існуючою електромережею

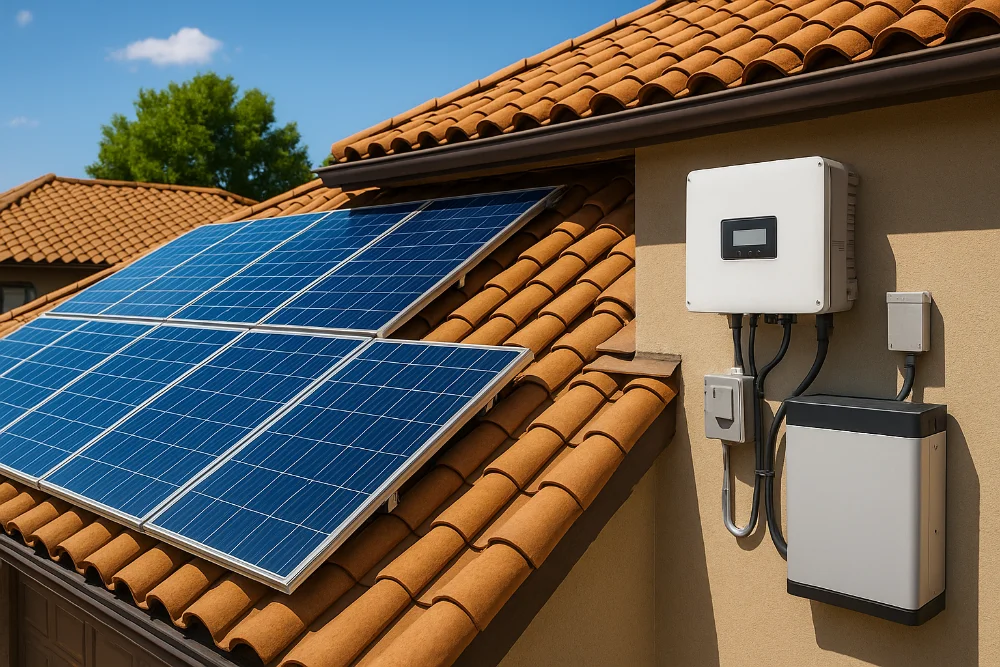

Сонячні панелі підключаються до інвертора, далі – до щита будинку. Якщо є акумулятори, вони під’єднуються між контролером заряду та інвертором. У гібридних схемах можливе поєднання роботи від мережі, сонця та батарей. Для розумного дому можна додати модуль моніторингу, який через Wi-Fi або Zigbee передає дані в мобільний застосунок, дозволяючи відстежувати генерацію, споживання та рівень заряду акумуляторів у режимі реального часу.

Обладнання, потрібне для підключення сонячних панелей

Сонячні панелі: типи та їх ефективність

Найпоширеніші варіанти:

• Монокристалічні – високий ККД (18–22%), добре працюють навіть при слабкому освітленні, займають менше місця.

• Полікристалічні – дешевші, але з нижчим ККД (15–18%), краще підходять для просторих дахів.

• Тонкоплівкові – легкі, гнучкі, але мають найменший ККД (10–12%).

Інвертор: автономний, мережевий, гібридний

• Автономний – працює тільки з акумуляторами, підходить для будинків без підключення до мережі.

• Мережевий – синхронізується з електромережею, може продавати надлишки енергії.

• Гібридний – поєднує функції обох типів, найзручніший для приватного будинку з резервом енергії.

Контролер заряду: PWM чи MPPT

Контролер заряду може бути двох типів — PWM або MPPT. Перший є дешевшим і підходить для невеликих систем. Другий — ефективніший на 15–30%, краще працює з великими установками та за змінних умов освітлення.

Акумуляторні батареї: свинцево-кислотні та LiFePO4

Щодо акумуляторних батарей, свинцево-кислотні (AGM, GEL) є доступнішими за ціною, але мають менший ресурс — близько 500–800 циклів. LiFePO4 дорожчі, проте служать у 4–5 разів довше (2000–5000 циклів) і забезпечують вищу енергоефективність.

Кабелі та захисна автоматика

Вибір правильного перетину кабелю запобігає втратам енергії та нагріванню. Захист забезпечують автоматичні вимикачі, запобіжники та пристрої захисту від перенапруг (SPD).

Додаткові розумні пристрої для моніторингу

Сучасні IoT-рішення дозволяють контролювати роботу СЕС віддалено:

• Wi-Fi- або GSM-модулі для інверторів

• Датчики енергоспоживання з інтеграцією у Home Assistant або Google Home

• Автоматичні реле для пріоритетного живлення певних приладів

Така інтеграція робить сонячну станцію частиною комплексної системи розумного дому.

Підключення сонячних панелей: покрокова інструкція

Підготовка та вибір місця монтажу

Найкраще встановлювати панелі на даху з орієнтацією на південь (в Україні) та кутом нахилу, близьким до широти місцевості. Важливо врахувати відсутність затінення від дерев чи будівель у ключові години сонячної активності (з 10:00 до 16:00). На етапі підготовки слід також передбачити місце для інвертора та акумуляторів — сухе, вентильоване приміщення, захищене від прямого сонячного світла.

Кріплення панелей і правильний кут нахилу

Використовуються алюмінієві або сталеві монтажні системи, стійкі до корозії. Для дахів з металочерепиці застосовують спеціальні кронштейни, для плоских дахів — трикутні конструкції. Правильний кут нахилу дозволяє отримати максимальну генерацію протягом року.

Монтаж електричних з’єднань

Панелі з’єднують послідовно або паралельно залежно від потрібної напруги та струму. Використовуються конектори MC4 для герметичного та надійного підключення. Кабелі прокладаються у захисних гофрах або кабель-каналах, щоб уникнути механічних пошкоджень та впливу ультрафіолету.

Підключення інвертора, контролера та акумуляторів

1. Панелі підключаються до контролера заряду.

2. Контролер з’єднується з акумуляторами.

3. Акумулятори та/або контролер підключаються до інвертора.

4. Інвертор з’єднується з домашньою електромережею через щиток із захисними автоматами.

Перевірка працездатності та тестування системи

Перед запуском перевіряють:

• правильність полярності з’єднань;

• напругу на виході панелей та акумуляторів;

• роботу інвертора в різних режимах;

• працездатність захисної автоматики.

Після тестування можна активувати систему та налаштувати моніторинг у мобільному застосунку або в системі розумного дому.

Типові помилки при монтажі та як їх уникнути

Невірний вибір перетину кабелю

Занадто тонкий кабель призводить до перегріву, підвищених втрат енергії та навіть пожежної небезпеки. Рішення — використовувати таблиці вибору перерізу, враховуючи струм і довжину лінії, а також обирати кабель із подвійною ізоляцією, стійкою до УФ-випромінювання.

Відсутність захисної автоматики

Ігнорування автоматичних вимикачів, запобіжників та пристроїв захисту від перенапруг (SPD) може призвести до виходу з ладу дорогого обладнання під час грози чи короткого замикання. Мінімальний набір захисту — автоматичний вимикач між інвертором та мережею, а також SPD на вході.

Перевантаження інвертора

Підключення панелей із загальною потужністю, що перевищує можливості інвертора, спричиняє його перегрів і зниження ресурсу. Важливо дотримуватись технічних характеристик і залишати запас 10–15%.

Неправильне підключення контролера заряду

Неправильна послідовність підключення (наприклад, спочатку панелі, а не акумулятори) може пошкодити контролер. Завжди під’єднуйте акумулятори до контролера першими, потім панелі, і лише після цього — інвертор.

💡 Лайфхак: якщо інтегруєте систему з розумним домом, налаштуйте сповіщення про несправності або падіння продуктивності — це допоможе швидко реагувати на проблеми й уникати дорогого ремонту.

Поради з вибору комплектуючих та оптимального розміщення

Вплив орієнтації та затінення

Навіть часткове затінення однієї панелі в послідовному ланцюзі знижує потужність усього масиву. Використовуйте оптимізатори потужності або підбирайте конфігурацію, що мінімізує вплив тіні. Панелі краще орієнтувати строго на південь, з допустимим відхиленням до 30° без значних втрат.

Як підбирати обладнання під свої потреби

• Для резервного живлення: гібридний інвертор + LiFePO4-акумулятори на кілька годин роботи критичних приладів.

• Для економії на тарифах: мережевий інвертор без акумуляторів, з можливістю продажу надлишків у мережу (за наявності "зеленого тарифу").

• Для автономності: автономний або гібридний інвертор, великий банк акумуляторів і генератор як резерв.

Сумісність з системами розумного дому та IoT

Вибираючи інвертор чи контролер, звертайте увагу на наявність модулів Wi-Fi/Zigbee/Z-Wave та API для інтеграції з Home Assistant, OpenHAB чи іншими платформами. Це дозволить:

• автоматично вмикати/вимикати прилади залежно від генерації;

• зберігати історію виробітку та споживання;

• керувати енергоспоживанням через голосових асистентів.

Погляд у майбутнє

Технології сонячної генерації розвиваються швидше, ніж будь-коли. Уже з’являються двосторонні панелі, які можуть виробляти енергію не лише з прямого сонячного світла, а й з відбитого, що підвищує ефективність на 10–15%. В експериментальній стадії — перовскітові фотоелементи, здатні бути дешевшими у виробництві та мати гнучку форму, що відкриває нові можливості для інтеграції у фасади та вікна будинків.

У сфері накопичення енергії основним трендом є зниження вартості LiFePO4-батарей і поява компактних модульних систем, які можна легко масштабувати. Також активно розвивається інтеграція з IoT — від прогнозування генерації за даними метеостанцій до автоматичного керування навантаженням з урахуванням тарифів і погодних умов.

Для систем розумного дому майбутнє — це повна автоматизація енергоспоживання: користувачі взагалі не думатимуть про вмикання чи вимикання приладів, адже штучний інтелект сам оптимізуватиме баланс між генерацією, зберіганням і використанням енергії.

Що варто запам’ятати

Підключення сонячних панелей — це не просто встановлення обладнання, а створення комплексної енергосистеми, яка може забезпечити ваш дім дешевою, стабільною та екологічною електроенергією. Правильний вибір компонентів, продуманий монтаж і інтеграція з розумним домом дозволять максимально використати потенціал сонячної енергії та підвищити рівень енергетичної незалежності.
