Вибір правильного з’єднання — це не просто питання зручності монтажу, а гарантія безпеки та довговічності всієї системи. Часто під час ремонту або проектування виникає ситуація, коли два елементи зовні виглядають ідентично, але при спробі з’єднання «заклинюють» або дають текти. Головна причина криється в тому, що існують різні стандарти, серед яких найпоширенішими є трубна різьба і метрична різьба. Розуміння їхньої специфіки дозволяє уникнути критичних помилок при виборі комплектуючих, будь то звичайний кран на кухні чи складний вузол промислового верстата.
Основи різьбових з’єднань: де і чому вони використовуються
Різьбове з’єднання — це універсальний спосіб роз’ємного скріплення деталей, що ґрунтується на використанні гвинтової поверхні. У технічній практиці різьба виконує дві основні функції: фіксацію деталей у нерухомому стані та забезпечення герметичності для переміщення рідин або газів. Саме через таку функціональну різницю виникла потреба в окремих стандартах для машинобудування та трубопровідних систем.
Призначення різьби в різних галузях
Машинобудування: тут різьба виступає як силовий елемент. Головне завдання — витримувати механічні навантаження. Основними деталями є болти, гайки, шпильки та гвинти.
Сантехніка та газопостачання: пріоритетом є герметичність. Різьбові з’єднання на трубах повинні запобігати витоку робочого середовища під тиском. Для цього використовуються спеціальні фітинги (муфти, кутники, трійники).
Будівництво: застосовується як для монтажу металоконструкцій, так і для облаштування інженерних комунікацій.
Функціональна різниця між кріпильною та герметичною різьбою
Кріпильна різьба (зазвичай метрична) розрахована на максимальну площу контакту між витками для запобігання самовідгвинчуванню. Своєю чергою, сантехнічні з’єднання часто мають конічну форму або спеціальний профіль, що дозволяє ущільнювальним матеріалам краще заповнювати мікроскопічні зазори.
👉 Цікавий факт
Перші спроби стандартизувати різьбу були зроблені ще в середині XIX століття Джозефом Вітвортом, що заклало основу для сучасних дюймових і трубних стандартів. До цього кожен майстер виготовляв гвинти та гайки за власними лекалами, що робило деталі абсолютно несумісними.
📝 Порада
При виборі деталей звертайте увагу на матеріал. Для систем опалення краще купувати латунні або сталеві деталі, оскільки вони мають подібний до труб коефіцієнт теплового розширення. Це мінімізує ризик появи протікань при перепадах температури.
Метрична різьба — універсальний стандарт машинобудування
Метрична різьба є найбільш розповсюдженим типом кріплення в Європі та країнах СНД. Її головна особливість полягає в тому, що всі основні параметри — діаметр і крок — вимірюються виключно в міліметрах. Це робить розрахунки та проектування вузлів максимально простими й зрозумілими.
Геометрія та профіль
Теоретичний профіль метричної різьби має вигляд рівностороннього трикутника. Кут при вершині профілю становить рівно 60°. Вершини витків зрізані, а западини закруглені, що дозволяє зменшити концентрацію напружень у металі та збільшити втомну міцність з’єднання.
Система позначень та крок
Маркування завжди починається з літери «M», після якої вказується номінальний діаметр. Наприклад, M10 означає, що зовнішній діаметр різьби становить 10 мм. Різьба може мати два типи кроку:
Основний (великий): позначається просто цифрою діаметра (наприклад, M12). Це стандарт для більшості болтів і гайок.
Дрібний: вказується через знак «х» (наприклад, M12х1.25). Таку різьбу використовують у вузлах, схильних до вібрацій, або там, де потрібне тонке регулювання.
Стандартизація
Основними документами, що регламентують параметри, є міжнародні стандарти ISO та німецькі DIN (наприклад, DIN 13). Завдяки суворій стандартизації, гайка, виготовлена в Німеччині, ідеально підійде до болта, виробленого в Україні, за умови збігу маркування.
✨ Лайфхак
Якщо вам потрібно швидко визначити, чи перед вами дрібний крок, чи основний, прикладіть два однакові за діаметром болти один до одного різьбою в різьбу («замком»). Якщо витки ідеально збігаються без просвітів, крок однаковий. Якщо вони «стрибають» один на одного — ви маєте справу з різними кроками.
Трубна різьба та її особливості в сантехніці
Трубна різьба — це специфічний стандарт, розроблений спеціально для монтажу трубопроводів, де на першому місці стоїть надійність з’єднання під тиском. Головна складність для новачків полягає в системі вимірювання: хоча вона вважається дюймовою, «трубний дюйм» не дорівнює 25,4 мм, якщо прикласти лінійку до зовнішньої частини труби.
Поняття «трубного дюйма» та розміри
Історично склалося, що розмір трубної різьби вказує не на зовнішній діаметр нарізки, а на внутрішній діаметр труби (умовний прохід). Наприклад, різьба 1/2" має зовнішній діаметр приблизно 20,9 мм. Це варто враховувати, коли ви намагаєтесь підібрати сантехнічні з’єднання за допомогою звичайної лінійки.
Геометрія профілю: стандарт Вітворта
На відміну від метричної, трубна різьба має кут при вершині профілю 55°. Витки такої різьби більш плавні, а радіуси закруглень більші. Така конструкція забезпечує кращу щільність прилягання деталей, що критично важливо для запобігання протіканням.
Основні типи трубної різьби:
Циліндрична (G / BSPP). Найпоширеніша в побуті. Вона має однакову ширину по всій довжині. Для герметизації обов’язково потребує додаткових матеріалів: фум-стрічка, льон або герметик.
Конічна (R / BSPT): Має невелике звуження до кінця. При закручуванні витки буквально врізаються один в одного, створюючи надщільне з’єднання навіть без великої кількості ущільнювача (хоча він все одно рекомендований).
Стандарти надійності
Сьогодні виробники орієнтуються на міжнародні стандарти ISO 228 (для циліндричної) та ISO 7 (для конічної), що відповідає британському стандарту BSP (British Standard Pipe). Якщо ви купуєте фітинги відомих брендів, таких як Valtec, Rehau або Viega, ви можете бути впевнені в точності кроку та кута профілю.
📝 Порада
При роботі з металевими трубами найкращу герметичність забезпечує поєднання сантехнічного льону та спеціальної пасти (наприклад, Unipak). На відміну від фум-стрічки, таке з’єднання можна трохи «відпустити» (провернути назад на чверть оберту) для вирівнювання крана без втрати герметичності.
Ключові відмінності: трубна різьба і метрична різьба
На перший погляд, ці два типи різьб можуть здатися схожими, особливо якщо діаметри близькі за значеннями. Однак фізична несумісність між ними є принциповою. Якщо спробувати з'єднати деталі з різними стандартами, ви або пошкодите витки, або отримаєте з'єднання, яке не триматиме тиск.
Порівняльний аналіз параметрів
Головна відмінність полягає в куті профілю. У метричної різьби він складає 60°, тоді як у трубної — 55°. Ці «зайві» 5 градусів роблять трубну різьбу більш стійкою до вібрацій та надійнішою в плані щільності з’єднання. Крім того, крок у метричній системі вимірюється в міліметрах, а в трубній — кількістю витків на один дюйм (TPI).
Способи герметизації
Метрична різьба зазвичай не є герметичною сама по собі. У гідравліці для ущільнення використовують торцеві шайби, гумові кільця або мідні прокладки, які стискаються при закручуванні гайки.
Трубна різьба розрахована на те, що ущільнювальні матеріали будуть розміщені безпосередньо у витках. Завдяки меншому куту (55°) і заокругленим вершинам, льон або фум-стрічка рівномірно розподіляються по всій спіралі.
👉 Цікавий факт
Британський стандарт трубної різьби (BSP) заснований на системі Вітворта, яка стала першим у світі стандартом для кріплення ще у 1841 році. Саме тому ми досі купуємо крани, розміри яких вимірюються в дюймах, хоча вся інша техніка давно перейшла на міліметри.
✨ Лайфхак
Чи можна «нарізати» метричну різьбу поверх трубної? У критичних ситуаціях майстри іноді намагаються це зробити, але це значно послаблює стінку труби. Краще використовувати спеціальні перехідники (футорки або ніпелі) з «М» на «G». Це збереже міцність вузла та ваші нерви.
Практичний посібник: таблиця порівняння та сумісності
Щоб не помилитися під час закупівлі деталей, варто мати під рукою чіткі орієнтири. Нижче наведена порівняльна характеристика, що демонструє ключові параметри обох систем.
Параметр | Метрична різьба (M) | Трубна різьба (G / R) |
Одиниця виміру | Міліметри (мм) | Дюйми (") |
Кут профілю | 60° | 55° |
Тип кроку | Відстань між витками в мм | Кількість витків на 1 дюйм |
Сфера застосування | Болти, гайки, верстати, авто | Водопровід, газ, пневматика |
Герметичність | Через прокладки/шайби | Через витки (ущільнювач) |
Популярні бренди | Wurth, Bosch, Stanley | Ridgid, Rems, Rothenberger |

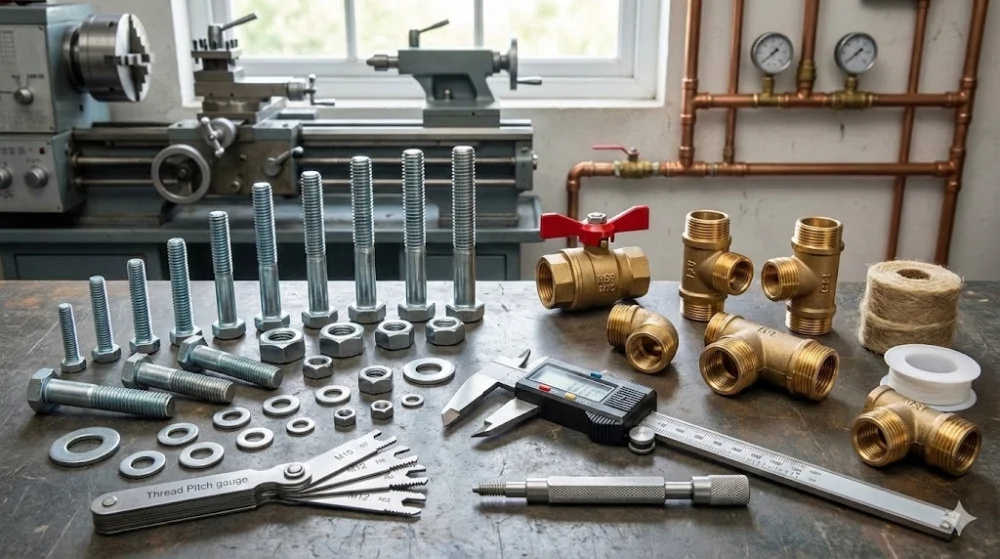

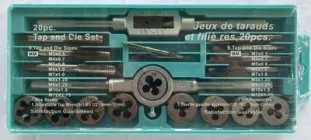

Для нарізки різьби професіонали використовують якісний інструмент. Наприклад, плашки та мітчики від Rems або Rothenberger забезпечують ідеальну чистоту витків, що критично важливо для подальшого монтажу без протікань.
📝 Порада
Завжди перевіряйте маркування на фітингах. Якщо на деталі вказано "G 1/2", це трубна циліндрична різьба. Якщо ж ви бачите "M20x1.5", це метрична різьба, і вони не сумісні без спеціального перехідника, попри візуальну схожість розмірів.
Як розпізнати тип різьби в побутових умовах
Навіть якщо у вас немає професійної лабораторії, визначити, яка перед вами різьба — метрична чи трубна — цілком можливо за допомогою базового набору інструментів. Головне — дотримуватися послідовності та точності вимірювань.
Крок 1: Вимірювання зовнішнього діаметра
Використовуйте штангенциркуль для вимірювання максимального діаметра по вершинах витків.
Якщо отримане значення є цілим числом у міліметрах (наприклад, 10 мм, 12 мм, 16 мм), з високою ймовірністю це метрична різьба.
Якщо число дробове і не відповідає стандартним метричним рядам (наприклад, 20,9 мм або 26,4 мм), ви маєте справу з трубним стандартом.
Крок 2: Визначення кроку різьби
Найкращий спосіб — скористатися спеціальним приладом, який називається різьбомір. Це набір сталевих пластин із зубцями, що відповідають різним крокам.
Для метрики: На пластинах вказано значення в міліметрах (0.5, 1.0, 1.5 тощо).
Для трубної: Вказано кількість витків на дюйм (наприклад, 14G, 11G).
Крок 3: Візуальний огляд профілю
Якщо придивитися дуже уважно (або через збільшувальне скло), можна помітити різницю в куті. Метричні витки мають більш «гострий» та витягнутий вигляд (60°), тоді як трубні виглядають дещо нижчими та більш закругленими (55°).
Поширені помилки при змішуванні стандартів
Найбільша небезпека виникає при спробі силового зкручування деталей різних типів. Наприклад, болт M20 та фітинг 1/2" мають дуже близькі діаметри. Якщо почати закручувати їх ключем, м’яка латунь фітинга піддасться сталевому болту, але герметичність такого вузла буде нульовою. Більш того, під тиском таку конструкцію може просто «вирвати».
✨ Лайфхак
Якщо під рукою немає штангенциркуля, скористайтеся звичайним аркушем паперу та олівцем. Щільно притисніть папір до різьби, щоб отримати відбиток витків. Виміряйте лінійкою відстань між десятьма витками та поділіть її на 10 — так ви отримаєте досить точний крок, який допоможе ідентифікувати стандарт.
Фундамент надійних з’єднань: підсумки для майстра та інженера
Розуміння фундаментальної різниці між трубною та метричною різьбою — це не просто теоретичне знання, а практична необхідність для кожного, хто стикається з ремонтом чи будівництвом. Метрична система панує в механіці та кріпленнях, забезпечуючи точну фіксацію вузлів, тоді як трубна різьба залишається незмінним лідером у сфері передачі рідин та газів завдяки своїй здатності створювати надщільні з'єднання.
Підіб’ємо короткі підсумки:
Ніколи не поєднуйте різні типи різьб без перехідників.
Завжди використовуйте відповідні ущільнювальні матеріали для трубних з’єднань (льон для металу, фум-стрічку для пластику).
Перевіряйте маркування інструментів та деталей перед початком робіт.
Такий підхід допоможе вам уникнути аварійних ситуацій, протікань та зайвих витрат на заміну пошкоджених комплектуючих. Пам’ятайте, що в інженерній справі дрібниць не буває, а 5 градусів різниці в профілі можуть стати вирішальними для надійності всієї системи.
