Що таке серверна стійка і як правильно підібрати форму-фактор

Ефективна робота ІТ-відділу починається не з вибору потужного процесора чи обсягу оперативної пам'яті, а з організації фізичного простору для обладнання. Хаотично розставлені сервери на столах або підвіконні — це прямий шлях до перегріву, випадкових відключень та складнощів в обслуговуванні. Центральним елементом, що забезпечує порядок, безпеку та оптимальний температурний режим, є серверна стійка; її форма-фактор та конструктивні особливості визначають, наскільки масштабованою та надійною буде вся цифрова екосистема вашого бізнесу.

Основи побудови IT-інфраструктури: що таке серверна стійка

Серверна стійка — це спеціалізована металева конструкція, розроблена для компактного та безпечного розміщення мережевого, серверного та телекомунікаційного обладнання. Її основне завдання полягає не просто в утриманні техніки, а у створенні стандартизованого середовища, де кожен пристрій має своє чітке місце, доступ до живлення та належне охолодження.

У професійному середовищі стійка виконує кілька критичних функцій:

• Оптимізація простору: Дозволяє розмістити десятки пристроїв вертикально на мінімальній площі підлоги.

• Забезпечення вентиляції: Конструкція сприяє правильному розподілу повітряних потоків, запобігаючи утворенню «гарячих точок».

• Зручність обслуговування: Завдяки системному підходу до монтажу, системний адміністратор може швидко замінити кабель або компонент, не зупиняючи роботу всієї системи.

• Фізичний захист: Закриті шафи обмежують доступ сторонніх осіб до критично важливих вузлів мережі.

Ігнорування використання стійки та розміщення активного обладнання на звичайних полицях призводить до накопичення пилу, перегинів кабелів та труднощів із відведенням тепла, що скорочує термін експлуатації дорогих пристроїв.

📌 Важливо
Серверна стійка — це не просто меблі, а інженерна споруда, що має витримувати значні статичні навантаження (інколи понад 1000 кг) та забезпечувати заземлення всього встановленого обладнання.

📝 Порада
При виборі місця для встановлення стійки враховуйте не лише габарити самої конструкції, а й необхідність вільного простору (мінімум 60–80 см) спереду та ззаду для відкриття дверцят та безперешкодного доступу інженерів під час сервісних робіт.

Розуміння стандартів: серверна стійка та її форма-фактор

Світ серверного обладнання тримається на суворому дотриманні стандартів. Це дозволяє пристроям від абсолютно різних виробників — наприклад, серверу Dell, комутатору Cisco та джерелу безперебійного живлення APC — ідеально ставати в одну конструкцію. Основним параметром тут є ширина між монтажними напрямними, що становить 19 дюймів (або 482,6 мм).

Коли ми говоримо про такий термін, як серверна стійка форма-фактор, ми насамперед маємо на увазі вертикальний крок кріплення. Для цього використовується спеціальна одиниця вимірювання — Юніт (Unit, U). Один юніт дорівнює 1,75 дюйма або 44,45 мм. Саме за висотою в юнітах визначається місткість шафи.

Щоб краще орієнтуватися в габаритах, розглянемо таблицю відповідності найпопулярніших розмірів:

Окрім висоти, критично важливим параметром є відстань між отворами на вертикальних рейках. Отвори розташовані групами по три, і їхня конфігурація дозволяє надійно фіксувати обладнання за допомогою закладних гайок та гвинтів M6.

✨ Лайфхак
При купівлі стійки обирайте моделі з маркуванням юнітів безпосередньо на монтажних рейках (цифри 1, 2, 3... зверху вниз або знизу вгору). Якщо маркування немає, використовуйте звичайний маркер або наклейки, щоб позначити межі юнітів перед монтажем — це вбереже вас від ситуації, коли обладнання «перекошується» через зміщення на один отвір.

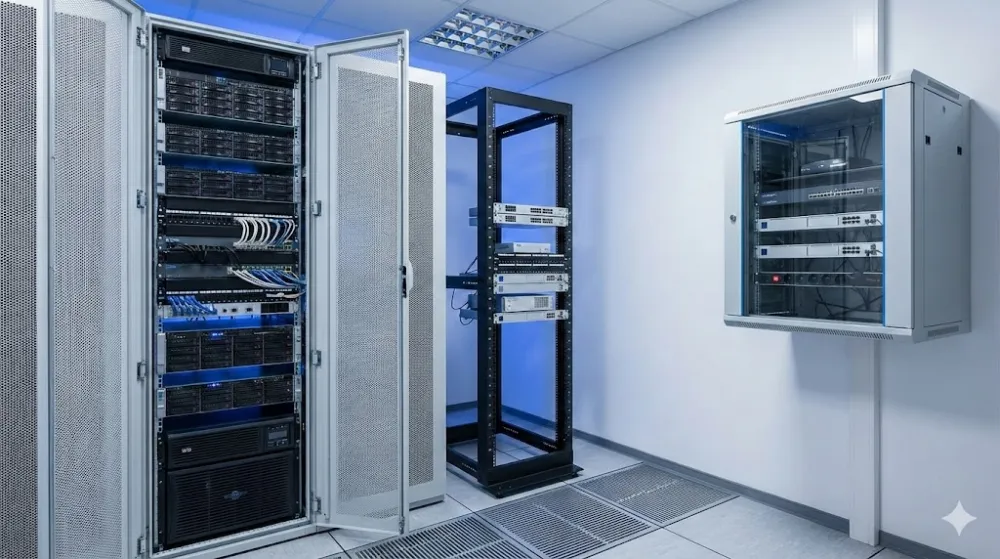

Типи конструкцій: підлогові, настінні та відкриті рішення

Вибір конструкції залежить від обсягу обладнання та умов приміщення. Не існує універсального рішення, оскільки кожен форм-фактор розроблений під конкретні експлуатаційні сценарії.

Настінні шафи

Це компактні рішення (зазвичай від 4U до 18U), які кріпляться безпосередньо на стіну. Вони ідеально підходять для розміщення патч-панелей, легких комутаторів та невеликих ДБЖ. Головна перевага — економія корисної площі підлоги. Проте вони мають обмеження по глибині та максимальній вазі.

Підлогові стійки та шафи

Це «важка артилерія» для серверних кімнат. Вони бувають двох типів:

1. Закриті шафи: Мають дверцята (скляні, металеві або перфоровані) та бічні стінки. Забезпечують захист від пилу, шуму та несанкціонованого доступу.

2. Відкриті стійки (рамі): Не мають стінок, що забезпечує ідеальну природну вентиляцію та максимально зручний доступ до кабелів. Це найбюджетніший варіант для закритих серверних кімнат з контролем клімату.

Спеціалізовані рішення

Сюди відносяться кліматичні шафи для встановлення на вулиці (з утепленням та обігрівом) та звукоізоляційні моделі для офісів типу Open Space, де важливо мінімізувати шум від вентиляторів серверів.

📝 Порада
Якщо ви плануєте встановлювати сервери в закриту шафу, обов’язково обирайте дверцята з перфорацією (сіткою), а не скляні. Скло виглядає естетично, але воно блокує притік холодного повітря, що критично для серверів з фронтальним охолодженням.

Геометрія та сумісність: глибина та корисне навантаження

Якщо висота в юнітах визначає кількість пристроїв, то глибина — це параметр, який часто стає причиною помилок при проектуванні. На ринку представлена серверна стійка форма-фактор якої за глибиною може варіюватися від 400 до 1200 мм.

Важливо розрізняти зовнішню глибину шафи та корисну монтажну глибину. Наприклад, якщо глибина шафи становить 600 мм, це не означає, що всередину стане сервер такої ж довжини. Частину простору «з’їдають» передні та задні дверцята, а також виступи кабельних роз’ємів.

Типові стандарти глибини:

• 600 мм: Оптимально для мережевих комутаторів, патч-панелей та неглибоких систем відеоспостереження.

• 800 мм: Підходить для невеликих серверів та ДБЖ початкового рівня.

• 1000–1200 мм: Стандарт для повнорозмірних серверів та систем зберігання даних (СЗД). Така глибина необхідна для розміщення кабельних органайзерів та забезпечення вільної циркуляції повітря позаду серверів.

Окрім габаритів, критично важливо враховувати вантажопідйомність. Сучасний сервер може важити 15–20 кг, а джерело безперебійного живлення з акумуляторами — понад 60 кг. Для важкого обладнання слід обирати підлогові моделі з посиленим профілем та сталевим каркасом товщиною не менше 1,5–2 мм.

✨ Лайфхак
Якщо ви монтуєте глибоке обладнання на телескопічних рейках, завжди перевіряйте відстань між передніми та задніми монтажними профілями. У багатьох шафах ці вертикальні напрямні можна пересувати вперед-назад. Встановіть їх так, щоб спереду залишалося 5–10 см вільного місця для кабелів, які підключаються до лицьової панелі.

Організація внутрішнього простору: від патч-панелей до охолодження

Щоб стійка не перетворилася на «кубло» з дротів, необхідно використовувати додаткові аксесуари. Правильна організація не лише виглядає естетично, а й безпосередньо впливає на стабільність системи.

Основні елементи внутрішньої комплектації:

1. Блоки розеток (PDU): Спеціальні подовжувачі для монтажу в 19-дюймову стійку. Бувають горизонтальні (1U) та вертикальні (0U), що дозволяють економити місце на основних рейках.

2. Кабельні органайзери: Бувають горизонтальні з кільцями або «щітками». Вони знімають механічне навантаження з роз’ємів комутатора та впорядковують патч-корди.

3. Полиці: Використовуються для обладнання, яке не має стандартних 19-дюймових «вушок» (наприклад, невеликі модеми, медіаконвертери або монітори).

4. Фальш-панелі (заглушки): Закривають порожні юніти, щоб гаряче повітря з задньої частини шафи не потрапляло назад у зону забору холодного повітря спереду.

На українському ринку популярністю користуються такі бренди, як CMS, CSV, Kingda (бюджетний сегмент з гарною якістю) та преміальні рішення від ZPAS або APC. Вибір бренду часто залежить від бюджету, проте варто звертати увагу на якість фарбування та наявність заземлюючих елементів на всіх деталях корпусу.

📝 Порада
При плануванні розміщення завжди ставте найважче обладнання (найчастіше це ДБЖ та акумуляторні блоки) у найнижчі юніти. Це знижує центр ваги стійки, робить її стійкішою та значно полегшує процес монтажу та демонтажу.

Покроковий алгоритм вибору стійки під ваші задачі

Правильно підібрана серверна стійка форма-фактор якої відповідає потребам бізнесу, — це інвестиція в стабільність на роки вперед. Процес вибору не повинен бути спонтанним. Щоб уникнути ситуації, коли нове обладнання не поміщається за глибиною або перегрівається, варто дотримуватися логічного алгоритму.

Крок 1: Аудит обладнання. Складіть повний список пристроїв, які будуть розміщені в стійці. Підсумуйте їхню висоту в юнітах (U). Обов'язково додайте 20–30% запасного простору для майбутнього розширення та встановлення кабельних органайзерів.

Крок 2: Визначення глибини та ширини. Заміряйте найглибший пристрій (зазвичай це сервер або СЗД) і додайте до цього значення мінімум 15–20 см для підключення кабелів та циркуляції повітря. Що стосується ширини, то стандартні 600 мм підходять для більшості задач, але якщо планується велика кількість кабельних з’єднань, краще обрати шафу шириною 800 мм — у ній передбачені додаткові канали для вертикального кабель-менеджменту.

Крок 3: Аналіз місця встановлення. * Дверні прорізи та ліфти: Переконайтеся, що зібрана шафа пройде крізь двері. Якщо ні — замовляйте модель у розібраному вигляді.

• Тип підлоги: Чи витримає перекриття вагу повноцінної шафи з обладнанням (яка може сягати 500–800 кг)?

• Вентиляція: Чи є в приміщенні кондиціювання, чи потрібно доукомплектовувати стійку активними вентиляторними блоками?

Типові помилки, яких слід уникати:

1. Купівля «впритик» по висоті: Відсутність вільного місця змушує встановлювати обладнання надто щільно, що призводить до перегріву.

2. Ігнорування вантажопідйомності: Використання легких настінних кронштейнів для важких серверів.

3. Неправильний вибір дверей: Скляні двері в приміщенні без примусового охолодження створюють «ефект сауни» для серверів.

✨ Лайфхак
Для зручності масштабування та обслуговування використовуйте маркування не лише на самих юнітах, а й на кожному кабелі з обох кінців. При виборі стійки також звертайте увагу на наявність знімних бічних панелей — це значно полегшує доступ до обладнання під час складних монтажних робіт або модернізації системи без повного демонтажу.

Фундамент для стабільної ІТ-інфраструктури

Вибір серверної стійки — це критично важливий етап у побудові надійної технічної бази будь-якої компанії. Розуміння стандартів 19-дюймового обладнання, розрахунок необхідної кількості юнітів та правильний підбір глибини дозволяють створити систему, яка буде не лише функціональною, а й зручною в експлуатації.

Підіб’ємо підсумок: серверна шафа або стійка — це не просто металевий каркас. Це інструмент для захисту ваших інвестицій у залізо. Правильна організація простору всередині стійки забезпечує довший термін служби серверів, швидке усунення несправностей та естетичний порядок у серверній кімнаті. Обираючи обладнання, завжди дивіться на крок вперед: закладайте запас за потужністю, висотою та охолодженням, адже ваша ІТ-інфраструктура неминуче зростатиме.
