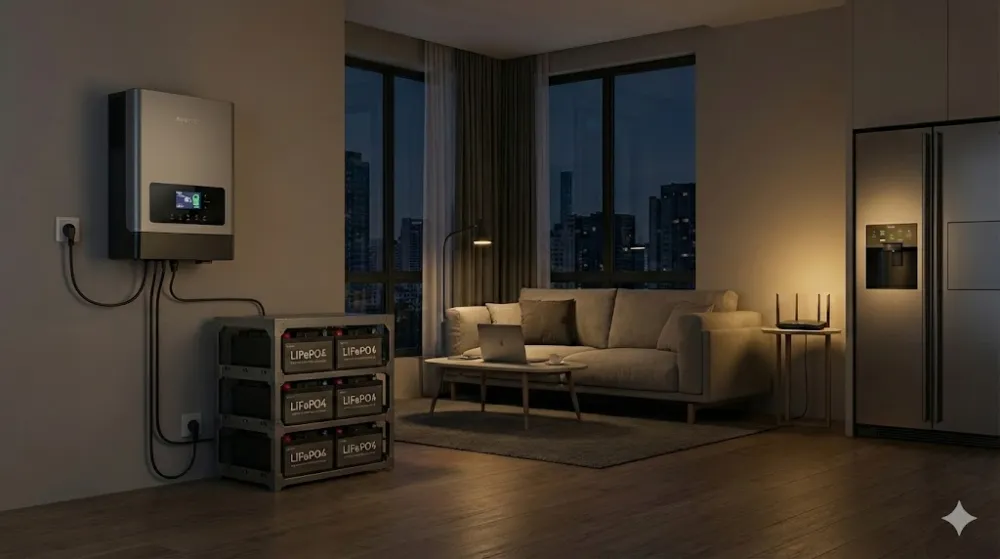

Як підібрати інвертор і акумулятори для автономного живлення квартири

Питання енергетичної стійкості житла перейшло з розряду теоретичних дискусій у площину практичної необхідності. Коли централізована мережа стає нестабільною, комфорт і безпека мешканців квартири залежать від грамотно спроєктованої системи резервного живлення. Цей гід допоможе розібратися в технічних нюансах, щоб ви могли усвідомлено підійти до створення власної енергосистеми, уникнувши зайвих витрат та небезпечних помилок. Ми розберемо алгоритм дій, що дозволить зрозуміти, як підібрати інвертор і акумулятори, які відповідатимуть саме вашим сценаріям споживання.

Розрахунок енергоспоживання: як підібрати інвертор і акумулятори під ваші потреби

Перш ніж купувати обладнання, необхідно провести аудит електроприладів у квартирі. Вибір системи «на око» зазвичай призводить або до переплати за надлишкову потужність, або до перевантаження системи в перший же вечір.

Для розрахунку розділіть споживачі на дві групи: постійні (роутер, холодильник, освітлення) та циклічні (кавомашина, мікрохвильова піч, фен). Важливо розрізняти номінальну потужність (яку прилад споживає постійно) та пікову (пускові струми, що виникають у момент увімкнення приладів з електродвигунами). Наприклад, звичайний холодильник під час роботи споживає 150–200 Вт, але в момент старту компресора йому може знадобитися до 1.5–2 кВт.

Таблиця середнього споживання типових побутових приладів

Щоб визначити необхідну ємність акумулятора (Ah), скористайтеся спрощеною формулою:

Де:

• W — сумарна потужність споживачів (Вт);

• t — бажаний час автономної роботи (години);

• V — напруга системи (зазвичай 12В, 24В або 48В);

• η — ККД інвертора (приймаємо за 0.85);

• DoD — глибина допустимого розряду (0.5 для AGM, 0.8–0.9 для LiFePO4).

📝 Порада
Для базових потреб квартири (світло, інтернет, холодильник, зарядка гаджетів) зазвичай достатньо інвертора з номінальною потужністю 1.5–2 кВт. Це дозволить системі витримувати пускові струми холодильника, не переходячи в режим захисту.

Класифікація інверторів: який тип обрати для квартири

Інвертор — це «серце» системи, яке перетворює постійний струм (DC) від акумулятора на змінний (AC) з напругою 230В, необхідною для побутових приладів. Розуміння того, як підібрати інвертор і акумулятори, неможливе без аналізу архітектури самого перетворювача, адже від цього залежить не лише стабільність роботи техніки, а й довговічність самих батарей.

Чиста синусоїда — критична вимога для квартири

Більшість сучасної квартирної техніки (особливо газові котли, циркуляційні насоси, холодильники та блоки живлення комп'ютерів з активним PFC) вимагають чистої синусоїди. Дешеві пристрої з «апроксимованою» або «модифікованою» синусоїдою видають ступінчастий графік напруги. Це спричиняє перегрів обмоток двигунів, гудіння трансформаторів і може призвести до виходу техніки з ладу. Для житлового сектора варто розглядати виключно моделі з маркуванням Pure Sine Wave.

Основні типи систем

Вибір типу інвертора залежить від того, наскільки автоматизованою має бути ваша система:

• Off-grid (автономні). Найпоширеніший варіант для резерву. Працюють за схемою: коли є мережа — заряджають АКБ, коли немає — живлять споживачів від батарей.

• Hybrid (гібридні). «Розумні» пристрої, що можуть підмішувати енергію з різних джерел (мережа, акумулятори, сонячні панелі). Вони мають гнучкі налаштування пріоритетів і часто вищий струм заряджання.

• Line-interactive (лінійно-інтерактивні). Схожі на звичайні ДБЖ для комп'ютерів, мають вбудований стабілізатор напруги, але зазвичай обмежені в налаштуваннях типів акумуляторів.

ККД та власне споживання

Важливий параметр, про який часто забувають — власне споживання інвертора на холостому ході. Навіть якщо ви нічого не ввімкнули в розетку, інвертор витрачає від 10 до 50 Вт на підтримку власної роботи. Чим вищий ККД пристрою (хорошим показником вважається 90–93%), тим менше енергії буде втрачено «в повітря» у вигляді тепла.

Серед перевірених брендів, що представлені на ринку України, експерти часто виділяють:

• Victron Energy (преміум-сегмент, надвисока надійність);

• Must та Axioma (збалансовані рішення за ціною та функціоналом);

• Deye (лідер у сегменті гібридних рішень).

✨ Лайфхак
Якщо у вас встановлено сучасний газовий котел, при виборі інвертора зверніть увагу на наявність «наскрізного нуля». Це критично важливо для коректної роботи датчика іонізації (полум'я) котла. Якщо інвертор його не має, котел може йти в помилку навіть при наявності напруги.

Вибір акумуляторних батарей: ресурс, безпека та економічна доцільність

Якщо інвертор — це «мізки» системи, то акумулятор — це її «паливний бак». Саме від АКБ залежить, як довго ви зможете користуватися технікою і як швидко система відновить сили після появи світла. Розуміння того, як підібрати інвертор і акумулятори, потребує аналізу не лише ціни, а й вартості одного циклу заряду-розряду.

Порівняння технологій: AGM, GEL та LiFePO4

Сьогодні на ринку домінують три основні типи батарей. Вибір між ними — це компроміс між початковими інвестиціями та довговічністю.

1. AGM (Absorbent Glass Mat). Найдешевший варіант герметичних свинцево-кислотних АКБ. Вони безпечні для квартир, оскільки не виділяють газів. Проте мають низький ресурс (біля 300–500 циклів) і не люблять глибокого розряду.

2. GEL (Гелеві). Електроліт у них знаходиться у стані гелю. Вони краще витримують циклічні навантаження та глибокі розряди порівняно з AGM, але чутливі до напруги заряду — її перевищення може «вбити» батарею.

3. LiFePO4 (Літій-залізо-фосфатні). Найсучасніший і найвигідніший варіант у довгостроковій перспективі. Вони легші, компактніші, заряджаються у 3–5 разів швидше за свинець і витримують до 4000–6000 циклів.

Порівняльна таблиця характеристик АКБ

Чому не варто використовувати автомобільні акумулятори?

Часто виникає спокуса підключити звичайний стартерний АКБ від авто. Це помилка з двох причин. По-перше, вони призначені для короткого потужного імпульсу (запуск двигуна), а не для тривалого стабільного розряду. Після 20–30 глибоких розрядів така батарея просто втратить ємність. По-друге, під час заряджання вони можуть виділяти вибухонебезпечний водень, що неприпустимо в закритому приміщенні квартири.

Роль системи керування (BMS)

Для літієвих батарей обов'язковим компонентом є BMS (Battery Management System). Це плата, яка стежить за кожним осередком усередині акумулятора, не допускаючи перезаряду, перегріву або критичного розряду. У готових рішеннях (наприклад, брендах Pylontech, Dyness чи LogicPower) BMS уже вбудована.

📝 Порада
При виборі ємності LiFePO4 акумулятора пам'ятайте, що його можна використовувати майже на 100%, тоді як свинцево-кислотний (AGM/GEL) — лише на половину. Тому літієвий акумулятор на 100 Ah фактично замінює два AGM акумулятори по 100 Ah за кількістю корисної енергії.

Монтаж та супутні компоненти: безпека понад усе

Після того, як ви визначилися з тим, як підібрати інвертор і акумулятори, настає не менш відповідальний етап — їх фізичне поєднання та інтеграція в мережу квартири. Навіть найдорожче обладнання може стати причиною пожежі, якщо знехтувати правилами монтажу.

Силові кабелі та з’єднання

У низьковольтних системах (12В або 24В) протікають дуже великі струми. Наприклад, інвертор потужністю 2 кВт при напрузі 12В може споживати від акумулятора понад 160 Ампер. Для таких навантажень звичайні побутові дроти не підійдуть. Необхідно використовувати багатожильний мідний кабель з відповідним перерізом:

• Для систем 12В (потужність до 1.5 кВт) — переріз не менше 25–35 мм².

• Для систем 24В (потужність до 3 кВт) — переріз 35–50 мм².

Контакти мають бути щільно обтиснуті наконечниками. Слабкий контакт — це джерело нагріву, яке може розплавити клеми акумулятора.

Захист та комутація

Система повинна мати два рівні захисту:

1. DC-захист. Запобіжник на плюсовому кабелі між акумулятором та інвертором. Він захистить від короткого замикання батареї.

2. AC-захист. Автоматичні вимикачі та ПЗВ (пристрій захисного відключення) на виході з інвертора для захисту людей від ураження струмом.

Для автоматичного перемикання між мережею та інвертором використовують ATS (Automatic Transfer Switch). Це дозволяє системі миттєво «підхоплювати» навантаження, коли зникає напруга в розетці, що критично для роботи серверів або систем відеонагляду.

Вентиляція та розміщення

Інвертор під час роботи та заряджання акумулятора виділяє тепло. Не можна встановлювати обладнання в закритих нішах без примусової вентиляції. Хоча сучасні LiFePO4 акумулятори не виділяють газів, вони чутливі до температури: оптимальний режим для них — +20...+25°C. Розміщення системи біля батарей опалення або на заскленому балконі, де влітку +40°C, суттєво скоротить термін служби АКБ.

✨ Лайфхак
Для зручного моніторингу стану системи встановіть недорогий ватметр або кулонометр на виході інвертора. Це дозволить вам у реальному часі бачити, скільки енергії споживає квартира і на скільки годин автономної роботи ще вистачить заряду акумулятора.

Типові помилки та лайфхаки для оптимізації бюджету

Навіть маючи на руках теоретичні розрахунки, на етапі покупки легко припуститися помилок, які згодом виллються у додаткові витрати. Розуміння того, як підібрати інвертор і акумулятори, приходить із досвідом, але основні «підводні камені» можна оминути заздалегідь.

Чого варто уникати при виборі обладнання

Найпоширеніша помилка — купівля інвертора «впритик» до номінальної потужності приладів. Якщо ваш сумарний максимум складає 1.5 кВт, інвертор на 1.5 кВт працюватиме на межі своїх можливостей. Це призводить до постійного шуму вентиляторів, перегріву компонентів та швидкого виходу пристрою з ладу. Завжди закладайте запас потужності 20–30%.

Ще один критичний момент — невідповідність струму заряджання інвертора до ємності акумулятора. Якщо у вас великий LiFePO4 акумулятор на 200 Ah, а вбудований зарядний пристрій інвертора видає лише 10А, батарея заряджатиметься 20 годин. У ситуації, коли світло дають на 4 години, система просто не встигне відновитися.

Як зекономити без шкоди для якості

1. Пріоритезація споживачів: Замість того, щоб купувати систему на 5 кВт для всієї квартири (включаючи електроплиту та бойлер), виділіть окрему лінію на критичні прилади. Живлення освітлення, роутера та холодильника обійдеться в рази дешевше.

2. Групування АКБ: Якщо бюджет обмежений, можна почати з одного акумулятора та інвертора, що підтримує паралельне підключення батарей у майбутньому.

3. Відмова від «маркетингових» опцій: Wi-Fi модулі та кольорові сенсорні екрани додають вартості, але не впливають на стабільність живлення. Якщо бюджет стислий, обирайте надійне «залізо» з простим індикатором.

📝 Порада
Якщо ви монтуєте систему самостійно, не заощаджуйте на довжині кабелів, намагаючись купити їх «сантиметр у сантиметр». Проте пам'ятайте: чим довший кабель постійного струму (DC), тим більші в ньому втрати енергії. Оптимальна відстань від інвертора до акумулятора — до 1.5–2 метрів.

Енергетична свобода: фінальні кроки до надійної системи

Створення автономного живлення у квартирі — це інвестиція у власний спокій та працездатність. Вибір системи не повинен бути спонтанним. Починаючи з розрахунку пікових навантажень і закінчуючи вибором між AGM та літієвим елементом, кожен крок має бути підкріплений цифрами.

Пам'ятайте, що універсального рішення не існує: для когось ідеальним варіантом стане компактний інвертор з LiFePO4 на 100 Ah для роботи за ноутбуком, а комусь знадобиться потужна 48-вольтова система для підтримки повноцінного життя великої родини. Головне — це безпека встановлення та відповідність обраних компонентів один одному. Тепер, коли ви знаєте, як підібрати інвертор і акумулятори, ваша система буде не просто набором дротів та коробок, а надійним енергетичним тилом.
