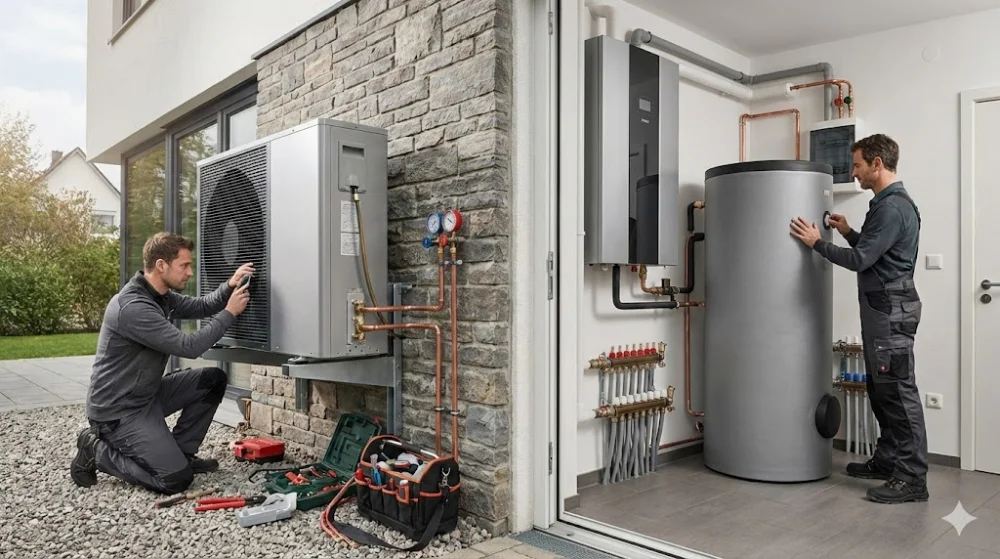

Як встановлюється тепловий насос: покроковий гід

Перехід на автономне опалення — це не лише крок до енергонезалежності, а й значне скорочення експлуатаційних витрат у довгостроковій перспективі. Коли мова заходить про сучасні технології, встановлення теплового насоса стає одним із найпопулярніших рішень для приватних будинків. Це обладнання працює за принципом перенесення енергії з навколишнього середовища (повітря, води або ґрунту) до системи опалення, витрачаючи при цьому мінімум електроенергії. Однак, щоб система видавала заявлений коефіцієнт ефективності (COP), кожен етап монтажу має бути виконаний з урахуванням технічних норм та специфіки обладнання.

Вибір місця та підготовка: з чого починається монтаж

Якість роботи всієї системи безпосередньо залежить від того, наскільки правильно вибрано локацію для обладнання. Якщо ми говоримо про найпоширеніший тип «повітря-вода», основна увага приділяється зовнішньому блоку. Він має постійно «прокачувати» через себе величезні об’єми повітря, тому будь-які перешкоди призведуть до зниження продуктивності.

Вимоги до майданчика для зовнішнього блоку

Зовнішній модуль не можна ставити впритул до стіни або в закритих нішах. Основні критерії вибору місця:

• Вільна циркуляція повітря: Відстань від задньої панелі до стіни має бути не менше 30–50 см, а перед вентилятором — мінімум 1.5–2 метри вільного простору.

• Захист від вібрацій: Блок досить масивний і під час роботи компресора створює вібрації. Його слід встановлювати на міцний бетонний фундамент або спеціальні настінні кронштейни з використанням віброізоляційних опор.

• Відведення конденсату: Під час роботи в режимі опалення на теплообміннику утворюється волога. Важливо передбачити дренаж або гравійну подушку під блоком, щоб узимку під ним не утворилася льодова гора.

• Відстань від вікон: Сучасні насоси брендів Daikin чи Mitsubishi Electric працюють тихо, проте легкий гул вентилятора може заважати вночі, якщо блок стоїть прямо під вікном спальні.

Підготовка технічного приміщення

Внутрішній блок (гідромодуль) зазвичай встановлюється в котельні або пральні. Оскільки до нього будуть підводитися труби опалення, магістралі від зовнішнього блоку та електричні кабелі, приміщення має бути сухим та мати достатньо місця для обслуговування. Якщо планується встановлення буферної ємності або теплоакумулятора великого об'єму, переконайтеся, що підлога витримає таке навантаження.

📝 Порада
При виборі місця для зовнішнього блоку враховуйте переважаючий напрямок вітру. Не варто ставити модуль так, щоб сильний вітер дув прямо в "обличчя" вентилятору — це створює додатковий опір двигуну і знижує ресурс системи.

Монтаж енергоефективного обладнання вимагає не лише теоретичних знань, а й специфічного набору професійної техніки. Використання підручних засобів замість спеціалізованого інструменту — найкоротший шлях до виходу компресора з ладу вже в перший рік експлуатації. Якісне встановлення теплового насоса неможливе без точного вимірювального приладу та обладнання для роботи з холодильним контуром.

Інструментарій та комплектація: що потрібно мати під рукою

Для успішного монтажу необхідно підготувати базу, що складається як із загальнобудівельних інструментів, так і з вузькопрофільного обладнання. Особливу увагу слід приділити витратним матеріалам: товщина стінок мідних труб повинна відповідати тиску фреону R32 або R410A, а теплоізоляція має бути стійкою до ультрафіолету та температурних перепадів.

Перелік необхідного обладнання та інструментів

Важливість якісних витратних матеріалів

Не варто економити на дрібницях. Наприклад, використання дешевої ізоляції для труб на вулиці призведе до її розсипання через два сезони, що спричинить втрату потужності насоса на 10-15%. Мідні труби мають бути виключно сертифіковані для систем кондиціонування, оскільки звичайні сантехнічні аналоги мають іншу внутрішню чистоту та структуру металу, що критично для фреонової суміші.

Для стабільної роботи системи важливо передбачити супутні компоненти. До них належать циркуляційні насоси високої енергоефективності (наприклад, серії Wilo або Grundfos), які забезпечать рух теплоносія, та автоматика керування, що координуватиме роботу насоса з іншими джерелами тепла.

✨ Лайфхак
Для вальцювання мідних труб використовуйте динамометричний ключ. Кожна гайка має чітко визначений момент затягування (вказаний в інструкції виробника, наприклад, Vaillant). Це гарантує, що з’єднання не «потече» від вібрації та не трісне від перетягування.

Після підготовки майданчика та інструментів починається найвідповідальніша частина — безпосередній монтаж обладнання. Процес вимагає максимальної концентрації, оскільки будь-яка неточність, наприклад, при розвальцюванні труб, може призвести до поступового витоку фреону.

Покроковий алгоритм встановлення теплового насоса

Весь процес можна розділити на три великі етапи: робота «на вулиці», монтаж у приміщенні та об’єднання цих вузлів у єдину систему.

Етап 1: Монтаж зовнішнього блоку

Зовнішній блок встановлюється на заздалегідь підготовлену основу. Якщо це наземний монтаж, використовується бетонний фундамент висотою 10–20 см (щоб блок не засипало снігом).

1. Фіксація: Блок кріпиться болтами до анкерів через гумові віброопори. Це критично для моделей брендів Mitsubishi Electric або Daikin, оскільки їхні потужні вентилятори можуть створювати мікродетонацію.

2. Перевірка рівня: Використовуйте будівельний рівень. Навіть невеликий перекіс призведе до нерівномірного зносу підшипників вентилятора та забивання дренажного піддона.

Етап 2: Встановлення внутрішнього блоку (гідромодуля)

Внутрішній модуль зазвичай навішується на стіну або ставиться на підлогу (залежно від моделі).

1. Розмітка: Важливо забезпечити технологічні відступи від стін (зазвичай 30–50 см) для подальшого сервісного обслуговування.

2. Навішування: Використовуйте посилені кріплення, оскільки гідромодуль разом із теплообмінником та водою має значну вагу.

Етап 3: Прокладання фреонової магістралі та вакуумування

Це «артерії» системи, якими циркулює холодоагент.

1. Підготовка труб: Мідні труби відрізаються труборізом (жодних ножівок, щоб стружка не потрапила всередину!). Далі проводиться вальцювання країв для герметичного з’єднання.

2. Вакуумування: Коли магістраль зібрана, за допомогою вакуумного насоса з неї видаляється повітря та волога. Це найважливіший момент: якщо в системі залишиться хоча б крапля води, вона перетвориться на лід у капілярах і виведе компресор із ладу. Процес вакуумування має тривати не менше 20–30 хвилин до досягнення потрібних показників на манометрі.

📝 Порада
Під час прокладання фреонової траси через стіни обов’язково захищайте кінці труб ізоляційною стрічкою або пластиковими ковпачками. Це вбереже внутрішню порожнину труб від потрапляння пилу, вапна чи піску під час протягування через отвори.

Коли основні блоки закріплені, настає черга «оживити» систему — об’єднати її з опалювальним контуром будинку та підключити до електромережі. Це етап, де механіка зустрічається з гідравлікою та електронікою.

Гідравлічне та електричне підключення

Правильне гідравлічне обв’язування гарантує, що тепло від насоса буде доставлене до кожної кімнати без втрат тиску та з максимальною ефективністю. Окрему увагу приділяємо електричній безпеці, адже тепловий насос — це потужне обладнання, чутливе до перепадів напруги.

Інтеграція в систему опалення

Більшість сучасних систем, таких як Vaillant або Daikin, потребують встановлення додаткових вузлів:

• Буферна ємність: Це критично важливий елемент. Вона дозволяє тепловому насосу працювати стабільно, без частих пусків та зупинок компресора (так званого «тактування»). Також буфер забезпечує необхідний об’єм теплоносія для процесу розморожування зовнішнього блоку взимку.

• Циркуляційні насоси: Якщо в будинку є кілька контурів (наприклад, тепла підлога на першому поверсі та радіатори на другому), необхідно встановити окремі насоси для кожного вузла. Це дозволяє автоматиці гнучко регулювати температуру в різних зонах.

• Теплоакумулятор: У системах із використанням нічного тарифу на електроенергію теплоакумулятор дозволяє «запасати» дешеве тепло вночі, щоб витрачати його вдень, значно зменшуючи рахунки.

Електроживлення та автоматика

Встановлення теплового насоса вимагає виділеної лінії живлення від щитка.

1. Захисна автоматика: Обов'язково встановлюється окремий автоматичний вимикач та пристрій захисного відключення (ПЗВ). Оскільки інверторні компресори чутливі до якості мережі, ми рекомендуємо встановлювати реле напруги або стабілізатор.

2. Датчики температури: Для коректної роботи за алгоритмом «погодозалежного керування» на північній стороні фасаду монтується датчик зовнішньої температури. Внутрішні датчики встановлюються в контрольних кімнатах.

3. Комунікація: Внутрішній та зовнішній блоки з'єднуються сигнальним кабелем, зазвичай екранованим, щоб уникнути перешкод для електроніки.

✨ Лайфхак
Обов'язково встановіть магнітний дешламатор (грязьовик) на зворотній лінії перед тепловим насосом. Теплообмінники всередині гідромодуля мають дуже вузькі канали, і найменше сміття чи осад із системи опалення може їх забити, що призведе до дорогого ремонту.

Коли всі вузли з’єднані в єдину мережу, настає найбільш відповідальний момент — пусконалагоджувальні роботи. Це етап, на якому теоретичні розрахунки перевіряються практикою, а система отримує свої фінальні параметри для максимально економної роботи.

Налаштування та перший запуск системи

Перший запуск — це не просто натискання кнопки «On». Це комплекс заходів, що гарантують безпеку та довговічність дорогого обладнання. Будь-яка помилка на цьому етапі може призвести до некоректної роботи компресора або виходу електроніки з ладу.

Перевірка герметичності та заправка холодоагентом

Перед тим як пустити фреон у магістраль, необхідно провести випробування надлишковим тиском.

1. Опресування азотом: У систему закачується сухий азот під тиском близько 30–40 бар (залежно від моделі). Це дозволяє виявити навіть мікроскопічні витоки на з’єднаннях.

2. Контроль заправки: Більшість моделей брендів Daikin та Mitsubishi Electric уже заправлені фреоном на заводі для певної довжини траси (зазвичай до 10–15 метрів). Якщо ваша магістраль довша, необхідно додати чітко розраховану кількість грамів холодоагенту за допомогою точних ваг.

Програмне налаштування автоматики керування

Сучасний тепловий насос — це потужний комп’ютер. Після ввімкнення живлення фахівець проводить базове програмування через контролер:

• Вибір температурної кривої: Це налаштування визначає, яку температуру води насос має подавати в систему при певній вуличній температурі. Правильно налаштована крива дозволяє уникнути перегріву будинку та зайвих витрат енергії.

• Пріоритезація ГВП: Налаштування графіка нагріву води в бойлері непрямого нагріву, щоб це не заважало основному опаленню в пікові холоди.

• Тестування датчиків: Перевірка коректності передачі даних від вуличного датчика та кімнатних термостатів.

✨ Лайфхак
Під час першого запуску взимку не намагайтеся відразу прогріти холодний будинок до +25°C на максимальній потужності. Використовуйте режим «плавного старту» (Soft Start). Це захистить компресор від надмірних навантажень і дозволить системі плавно вийти на робочий температурний режим без різких стрибків тиску.

Навіть найдорожче обладнання від топових виробників не зможе забезпечити очікувану економію, якщо під час його монтажу було допущено критичні прорахунки. Як інженер, я часто стикаюся з ситуаціями, коли система споживає забагато електроенергії або часто виходить у режим аварійної зупинки саме через ігнорування базових правил.

Типові помилки та як підвищити ефективність роботи

Знання потенційних «слабких місць» дозволяє ще на етапі проектування уникнути зайвих витрат. Розглянемо, на що варто звернути увагу, щоб ваше встановлення теплового насоса було максимально успішним.

Найпоширеніші помилки під час монтажу

1. Заниження діаметра труб: Використання завузьких магістралей збільшує гідравлічний опір. Це змушує циркуляційні насоси працювати на межі можливостей, що призводить до шуму та перевитрат енергії.

2. Відсутність віброгасіння: Якщо зовнішній блок жорстко прикріплений до стіни будинку без віброізоляторів, низькочастотний гул буде відчуватися в усіх кімнатах, створюючи дискомфорт.

3. Неправильне розміщення датчиків: Якщо датчик зовнішньої температури встановити на сонячній стороні, автоматика буде «думати», що на вулиці тепло, і знижуватиме потужність, коли в домі насправді стає холодно.

4. Ігнорування водопідготовки: Жорстка вода швидко створює накип у теплообміннику гідромодуля, що знижує його ККД уже через рік роботи.

Як витиснути максимум: поради щодо енергоефективності

Щоб тепловий насос працював із найвищим показником COP (коефіцієнт перетворення енергії), дотримуйтесь цих рекомендацій:

• Низькотемпературна система: Найкраще теплові насоси почуваються в парі з «теплою підлогою». Чим нижча температура теплоносія (наприклад, +35°C замість +55°C для радіаторів), тим менше навантаження на компресор.

• Правильне налаштування гістерезису: Не виставляйте занадто вузький діапазон включення/виключення. Це допоможе уникнути частого тактування компресора.

• Регулярне обслуговування: Раз на рік (перед сезоном) очищуйте теплообмінник зовнішнього блоку від пилу, листя та пуху. Брудний блок може «з'їдати» до 20% зайвої енергії.

Огляд надійних брендів

На ринку України найкраще себе зарекомендували такі виробники:

• Daikin (серія Altherma): Справжній еталон надійності та інтелектуального керування.

• Vaillant (AroTHERM): Німецька якість з акцентом на тиху роботу та екологічність.

• Mitsubishi Electric (Zubadan): Унікальна технологія, що дозволяє зберігати 100% теплової потужності навіть при -15°C на вулиці.

📝 Порада
Для максимальної автономності та економії інтегруйте тепловий насос із сонячною електростанцією. Більшість контролерів сучасних насосів (наприклад, Vaillant) мають функцію "SG Ready", яка дозволяє автоматично запускати нагрів води саме в ті години, коли сонячні панелі видають надлишок безкоштовної енергії.

Об’єктивно оцінюючи всі етапи, можна дійти висновку, що монтаж такої складної інженерної системи — це не те місце, де варто випробувати свої навички домашнього майстра. Кожен зекономлений на професійному інструменті чи кваліфікованій бригаді долар може обернутися тисячами збитків у разі виходу компресора з ладу через вологу в контурі або неправильне гідравлічне підключення.

Фундамент енергонезалежності

Якісне встановлення теплового насоса — це інвестиція, яка окупається не лише через низькі рахунки за опалення, а й через відсутність витрат на постійні ремонти та сервісні виклики. Професійно змонтована система від таких брендів, як Vaillant чи Mitsubishi Electric, здатна стабільно працювати 20–25 років, забезпечуючи ваш дім теплом у найлютіші морози та прохолодою в літню спеку.

Підбиваючи підсумки, варто пам'ятати про три «кити» успішної експлуатації:

• Точний розрахунок: відповідність потужності насоса тепловтратам будівлі.

• Якісні компоненти: використання надійних буферних ємностей, циркуляційних насосів та захисної автоматики.

• Дотримання технології: від вакуумування магістралей до тонкого налаштування погодної кривої.

Тільки системний підхід та увага до дрібниць перетворять ваш будинок на справжню «енергетичну фортецю», де комфорт не залежить від цін на газ чи стабільності зовнішніх мереж. Правильний старт сьогодні — це запорука спокою та економії на десятиліття вперед.
