Після завершення монтажних робіт настає найвідповідальніший етап — перший запуск та відладка. Багато хто вважає, що достатньо просто відкрити крани, але без розуміння того, як налаштувати водяну теплу підлогу, система може працювати неефективно: одні кімнати залишатимуться холодними, а в інших буде занадто спекотно. Правильне регулювання не лише створює затишок, а й суттєво подовжує термін служби підлогового покриття та котельного обладнання, дозволяючи уникнути зайвих витрат на енергоносії.
Принцип роботи водяної теплої підлоги
Система водяної підлоги кардинально відрізняється від традиційного радіаторного опалення. Головна особливість полягає в тому, що це низькотемпературна система. Якщо в радіатори можна подавати теплоносій із температурою 60-80°C, то для підлоги такі показники є неприпустимими. Велика площа поверхні нагріву дозволяє ефективно обігрівати приміщення при набагато менших енерговитратах.
Роль низькотемпературного контуру в системі опалення
Тепла підлога працює як величезний акумулятор тепла. Труби (зазвичай із пошитого поліетилену PEX або металопластику), замуровані в бетонну стяжку, передають енергію підлозі, яка рівномірно випромінює її вгору.
Ключовим вузлом тут є колектор (гребінка). Оскільки котел часто видає вищу температуру, ніж потрібно для підлоги, система потребує вузла змішування. Він підмішує холодну воду з "обратки" (труби, що повертається від підлоги) до гарячої води з котла, щоб досягти заданого рівня. Це забезпечує плавне нагрівання та запобігає термічному шоку для бетонної плити.
📌 Цікавий факт
Перші системи підлогового опалення використовували ще в Давньому Римі (гіпокауст), але замість води по каналах під підлогою проходило гаряче повітря від печей.
📝 Порада
Перед початком будь-яких маніпуляцій переконайтеся, що система пройшла гідравлічні випробування (опресування) і в ній немає повітряних пробок. Для видалення повітря обов'язково використовуйте автоматичні повітровідвідники, які зазвичай встановлені на верхній частині колекторної групи таких виробників, як Danfoss, Rehau або Valtec.
Налаштування температури теплоносія: де межа комфорту та безпеки
Одним із найважливіших етапів того, як налаштувати водяну теплу підлогу, є вибір правильного температурного режиму. Тут важливо розрізняти два поняття: температура води в трубах (теплоносія) та температура поверхні самої підлоги.
За нормативами, комфортна температура поверхні підлоги в житлових приміщеннях становить 26-29°C. Для ванних кімнат та басейнів цей показник може бути вищим — до 33°C. Щоб досягти таких значень, температура теплоносія на вході в систему зазвичай коливається в межах 35-45°C.
Рекомендовані температурні режими для різних типів покриття
Різні матеріали мають різну теплопровідність та стійкість до нагріву. Перевищення допустимих норм може призвести до деформації покриття або виділення шкідливих речовин (особливо у випадку з неякісним ламінатом).
Тип покриття | Рекомендована t° теплоносія | Макс. t° поверхні підлоги | Особливості |
Керамічна плитка / Керамограніт | 40-50°C | 29-33°C | Найкраща тепловіддача, витримує високі температури. |
Ламінат (із маркуванням для ТП) | 30-35°C | 27-28°C | Потребує повільного нагріву; чутливий до перегріву. |
Паркетна дошка / Дерево | 30-35°C | 26-27°C | Ризик розсихання; критично важливо уникати різких перепадів. |
Лінолеум / Ковролін | 35-40°C | 27-28°C | Тільки спеціальні види з низьким опором теплопередачі. |
✨ Лайфхак: Якщо ви використовуєте ламінат або паркет, ніколи не підвищуйте температуру теплоносія більш ніж на 5°C на добу під час першого запуску сезону. Це дозволить матеріалу поступово "звикнути" до тепла і запобіжить появі щілин.
Колекторний вузол: серце вашої системи та його компоненти
Колектор (або "гребінка") — це центральний розподільчий пункт, де відбувається керування всіма потоками води. Саме тут ви будете виконувати основні дії з того, як налаштувати водяну теплу підлогу.
Як працює змішувальний вузол та триходовий клапан
Оскільки котел (особливо твердопаливний або газовий неконденсаційний) часто видає воду температурою 60-70°C, її потрібно охолодити перед подачею в підлогу. Для цього використовується змішувальний вузол.
Триходовий клапан: Він автоматично змішує гарячу воду від котла з охолодженою водою, що повертається з контурів підлоги ("обратки").
Термоголовка з виносним датчиком: Датчик встановлюється на подаючу трубу колектора. Ви виставляєте на термоголовці потрібне значення (наприклад, 40°C), і вона сама регулює відкриття клапана, підтримуючи стабільний режим.
Для надійної роботи рекомендується використовувати обладнання перевірених брендів, таких як Herz, Giacomini або Oventrop. Вони мають точнішу шкалу регулювання та триваліший термін експлуатації.
📝 Порада
Якщо у вас встановлено конденсаційний котел, він може працювати безпосередньо в низькотемпературному режимі. У такому разі змішувальний вузол може не знадобитися, що спрощує систему та підвищує її ККД.
Покрокове балансування контурів за допомогою витратомірів
Після того, як ви розібралися із загальною температурою подачі, настає час для найбільш тонкої роботи — гідравлічного балансування. Уявіть, що у вас в одній кімнаті контур довжиною 30 метрів, а в іншій — 80 метрів. Якщо залишити всі крани відкритими, вода піде шляхом найменшого опору — через коротку петлю. У результаті маленька кімната перегріється, а велика залишиться холодною.

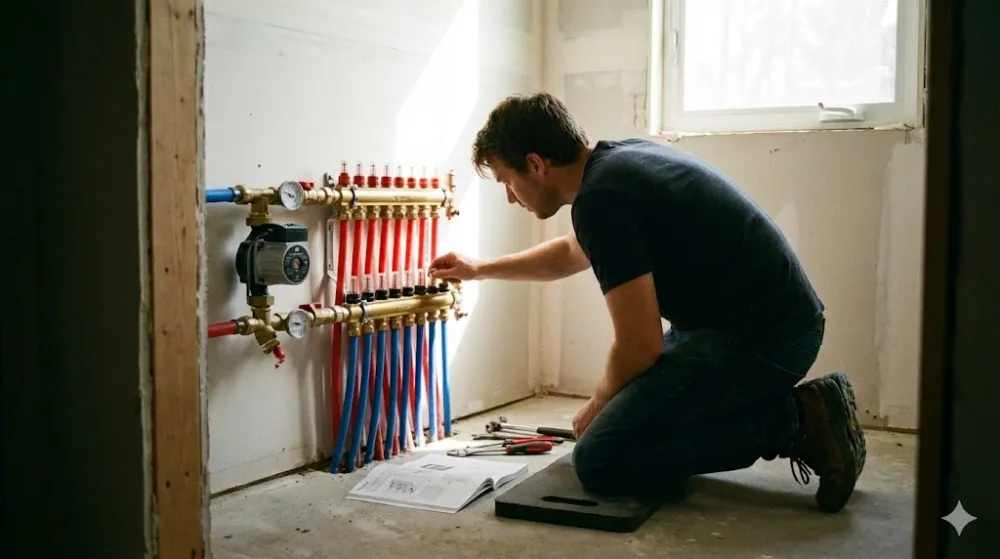

Для вирішення цієї проблеми на подаючій гребінці колектора встановлюються витратоміри (прозорі колби зі шкалою). Саме вони підказують нам, як налаштувати водяну теплу підлогу так, щоб кожен квадратний метр отримував однакову кількість тепла.
Покроковий алгоритм балансування:
Повна відкритість: Повністю відкрийте всі запірні вентилі на "обратці" та витратоміри на подачі.
Видалення повітря: Запустіть насос і переконайтеся, що в системі немає повітря.
Розрахунок потоку: У середньому для стандартного кроку укладання труби (15-20 см) нормальна витрата становить близько 2-3 літрів на хвилину.
Регулювання: Почніть із найдовшої петлі — залиште її повністю відкритою. Потім поступово підкручуйте (прикривайте) витратоміри на коротших петлях, поки значення на їхніх шкалах не зрівняються із найдовшим контуром.
Математика комфорту:
Приблизний розрахунок швидкості потоку можна зробити за формулою: L х 0.04 = витрата в л/хв, де L — довжина труби в метрах.
📝 Порада: Використовуйте витратоміри відомих брендів, таких як Watts або Tiemme. Вони мають надійні ущільнювачі та чітку шкалу, яка не мутніє з часом від теплоносія, що дозволяє легко контролювати потік навіть через кілька років експлуатації.
Налаштування циркуляційного насоса
Насос — це "двигун" системи, який змушує воду долати опір тонких труб. Сучасні енергоефективні насоси (наприклад, серій Grundfos Alpha або Wilo Stratos Pico) мають інтелектуальні режими, які значно спрощують життя.
Для водяної підлоги існують два основні режими роботи насоса:
Постійний тиск (CP): Насос підтримує однаковий напору незалежно від того, скільки контурів відкрито. Це ідеальний вибір для систем із сервоприводами та термостатами.
Постійна швидкість (I, II, III): Старий перевірений метод. Для теплої підлоги зазвичай обирають другу або третю швидкість, залежно від загальної площі будинку.
Чому не варто ставити насос на максимум?
Працюючи на граничній потужності, насос не лише споживає більше електроенергії, а й створює зайвий шум у трубах (гідравлічне гудіння). Крім того, занадто висока швидкість потоку не дає теплоносію віддати енергію стяжці, що знижує ефективність конденсаційних котлів.
✨ Лайфхак
Якщо у вас встановлено сучасний насос із частотним регулюванням, оберіть режим "пропорційного тиску" (позначається похилою лінією). Він автоматично підлаштується під вашу систему, знижуючи оберти, коли частина кімнат нагрілася і клапани закрилися. Це заощадить до 30-50% електроенергії, яку споживає насос.
Роль сервоприводів та кімнатних термостатів
Якщо ручне регулювання витратомірів — це база, то встановлення автоматики — це вищий пілотаж комфорту. Розібравшись, як налаштувати водяну теплу підлогу за допомогою електроніки, ви зможете забути про постійні походи до колекторної шафи.
Основними елементами тут є:
Кімнатні термостати: Встановлюються в кожній кімнаті на висоті близько 1.5 м від підлоги. Вони вимірюють температуру повітря.
Сервоприводи (термоелектричні головки): Монтуються на кожен контур колектора замість ручних ковпачків.
Комутаційний центр: "Мозок", який приймає сигнал від термостата і каже сервоприводу відкрити або закрити подачу води.
Коли температура в кімнаті досягає заданої (наприклад, 22°C), термостат дає команду сервоприводу перекрити контур. Як тільки стає прохолодніше — потік знову відкривається. Це дозволяє підтримувати ідеальний мікроклімат у кожній кімнаті окремо: у спальні може бути 19°C для міцного сну, а в дитячій — стабільні 23°C.
✨ Лайфхак
Для систем автоматизації обирайте пристрої одного бренду, наприклад Salus, Tech Controls або Honeywell. Це гарантує повну сумісність протоколів зв'язку та спрощує монтаж за схемою "Plug & Play".
Поширені помилки при налаштуванні та як уникнути перегріву
Навіть досвідчені майстри іноді припускаються помилок, які можуть призвести до дискомфорту або псування інтер’єру. Найголовніший ворог — перегрів. Якщо підлога стає відчутно гарячою на дотик, це не лише шкідливо для ніг (може провокувати набряки), а й небезпечно для меблів.
Топ-3 помилок при налаштуванні:
Відсутність датчика підлоги: Термостат бачить лише температуру повітря. Якщо кімната має великі вікна і сонце її нагріло, підлога може охолонути занадто сильно, а потім довго виходити на режим. Використовуйте термостати з виносним датчиком температури підлоги.
Неправильне балансування "на око": Без використання витратомірів неможливо точно розподілити тепло. Результат — "зебра" (чергування теплих та холодних ділянок).
Занадто висока температура на вході: Спроба швидко прогріти будинок, подавши в підлогу 60°C, може призвести до розтріскування бетонної стяжки.
📝 Порада
Якщо ви помітили, що підлога гріє нерівномірно, перевірте сітчастий фільтр ("грязьовик") перед насосом. Часто після монтажу туди потрапляє будівельне сміття, що обмежує потік води навіть при повністю відкритих витратомірах.
Поради для максимальної енергоефективності
Щоб ваша система була не лише теплою, а й економною, варто врахувати кілька нюансів експлуатації. Пам’ятайте, що водяна тепла підлога — це інертна система. Вона довго гріється (до 5–12 годин), але й довго віддає тепло.
Програмні режими: Використовуйте програмовані термостати. Зниження температури всього на 2°C на час вашої відсутності або вночі може заощадити до 10-15% газу або електрики.
Конденсаційний режим: Якщо у вас газовий котел, намагайтеся тримати температуру "обратки" нижче 55°C. Саме в такому режимі конденсаційні котли (наприклад, від Vaillant або Viessmann) працюють із максимальним ККД.
Теплоізоляція: Жодне налаштування не допоможе, якщо ви грієте землю під будинком. Якісний екструдований пінополістирол під трубами — запорука того, що все тепло піде вгору.
Встановіть на систему вузол підживлення з манометром. Тиск у системі має бути в межах 1.5-2 бар. Падіння тиску — перша ознака того, що в системі є повітря або мікропротікання, які заважають ефективній роботі.
Як стати господарем свого комфорту
Підсумовуючи, можна сказати, що розуміння того, як налаштувати водяну теплу підлогу, перетворює складну інженерну систему на слухняний інструмент для створення домашнього затишку. Балансування контурів за допомогою витратомірів, правильний підбір швидкості насоса та використання сучасної автоматики — це три кити, на яких тримається ефективне опалення.
Пам’ятайте: система не потребує щоденного втручання. Один раз якісно виконане налаштування за цією інструкцією забезпечить вам роки безперебійної роботи та комфортного тепла під ногами. Не бійтеся експериментувати з налаштуваннями термоголовок, але робіть це поступово, даючи системі час зреагувати на зміни.
Ваш дім — це місце, де має бути тепло за будь-якої погоди, і правильне налаштування підлоги — найкоротший шлях до цього.
