Як зробити заземлення в приватному будинку правильно

Комфортне життя в приватному секторі неможливе без надійної електромережі, яка витримує навантаження від сучасних пральних машин, бойлерів та електрокотлів. Проте потужна техніка потребує не лише стабільної напруги, а й високого рівня захисту. Питання про те, як зробити заземлення в будинку, часто виникає під час ремонту або будівництва, адже це не просто технічна вимога контролюючих органів, а передусім безпека вашої родини та збереження майна від пожежі. Відсутність належного захисного контуру може призвести до ураження струмом при дотику до металевого корпусу несправного приладу або виходу з ладу дорогої електроніки через статичний розряд чи атмосферні перенапруги.

Навіщо потрібне заземлення та як воно працює

Заземлення — це навмисне електричне з’єднання металевих частин електроустановки, які зазвичай не перебувають під напругою, із землею. Основний принцип його роботи базується на законах фізики: електричний струм завжди обирає шлях із найменшим опором.

Фізика процесу: куди тікає струм

Коли всередині приладу (наприклад, бойлера чи духовки) стається пошкодження ізоляції, фаза може потрапити на металевий корпус. Якщо людина торкнеться такого корпусу, вона стане "провідником" до підлоги. Правильно змонтована система заземлення створює паралельний шлях з опором, значно меншим за опір людського тіла. В результаті основна частина небезпечного струму миттєво стікає у ґрунт, що одночасно провокує спрацювання захисної автоматики.

Різниця між заземленням та зануленням (TN-S, TN-C-S)

У старому житловому фонді часто зустрічається занулення (система TN-C), де захисний і робочий "нулі" поєднані в одному дроті (PEN). Це вкрай небезпечно: при обриві нульового провідника на корпусах усіх приладів у домі з’являється фазна напруга. Сучасні стандарти вимагають розділення цих функцій:

• TN-S: Найбезпечніший варіант, де захисний провідник (PE) і робочий нуль (N) розділені на всьому шляху від підстанції. Зустрічається в нових котеджних містечках.

• TN-C-S: Найпоширеніший метод для приватного сектору. Розділення PEN-провідника на PE (заземлення) та N (нуль) відбувається безпосередньо у ввідному щиті будинку з облаштуванням повторного заземлення.

Роль системи у захисті побутової техніки від статичної напруги

Багато сучасних приладів обладнані імпульсними блоками живлення (комп’ютери, сучасні телевізори, пральні машини з електронним керуванням). На їхніх корпусах через роботу внутрішніх фільтрів часто накопичується напруга близько 110 В. Вона не є смертельною, але відчутно "б’ється" і з часом може пошкодити чутливі мікросхеми. Якісний контур заземлення миттєво знімає цей потенціал, подовжуючи термін служби вашої техніки.

📝 Порада
Якщо від стовпа до вашого будинку підходить лише два дроти (фаза і нуль), обов’язково організовуйте систему за типом TN-C-S. Це дозволить вам отримати повноцінний захисний провідник у кожній розетці, що критично важливо для роботи пральних та посудомийних машин.

Основні елементи та матеріали для контуру

Якість заземлення безпосередньо залежить від того, наскільки добре матеріали проводять струм і як довго вони здатні чинити опір корозії в агресивному середовищі ґрунту. Випадковий шматок іржавої арматури, знайдений у гаражі, не підійде — він швидко згниє, і система перестане працювати саме тоді, коли вона буде найбільше потрібна.

Вибір металу: сталь, оцинковка чи мідь?

На практиці використовують три основні варіанти металопрокату:

1. Чорна сталь. Найдешевший варіант (кутник, кругляк). Головний мінус — іржавіння. Через 5-10 років шар іржі збільшує опір контуру, тому сталеві електроди мають бути масивними.

2. Оцинкована сталь. Золота середина. Завдяки захисному шару термін служби зростає до 25-30 років. Популярні бренди, як-от OBO Bettermann, пропонують готові оцинковані штифти.

3. Мідне покриття або чиста мідь. Найкращий вибір. Мідні штифти (наприклад, від Galmar) служать понад 50 років. Вони мають ідеальну провідність, але вимагають використання спеціальних з'єднувальних клем.

Розрахунок параметрів електродів

Для приватного будинку зазвичай достатньо трьох вертикальних штифтів, з’єднаних горизонтальною смугою. Щоб система відповідала нормам ПУЕ (Правила улаштування електроустановок), орієнтуйтеся на такі параметри:

Провідники та кріплення: від контуру до щита

Після того, як контур у землі готовий, його потрібно з'єднати з будинком. Для цього використовується сталева смуга, яка виводиться на стіну. Від смуги до розподільчого щита прокладається мідний дріт (зазвичай марки ПВ-3 або ПуГВ) перерізом не менше 10 мм² (для міді) або 16 мм² (для алюмінію).

Важливо забезпечити надійний контакт між сталевою смугою та мідним дротом. Для цього використовують болтове з’єднання з перехідною пластиною або спеціальну клему, оскільки прямий контакт міді та сталі провокує швидку електрохімічну корозію.

✨ Лайфхак
Якщо ви використовуєте звичайний чорний метал, ніколи не фарбуйте ту частину кутника, яка буде в землі (фарба — це ізолятор, система не працюватиме). Фарбувати можна лише зварні шви над землею та місце виходу смуги на стіну будинку для захисту від опадів.

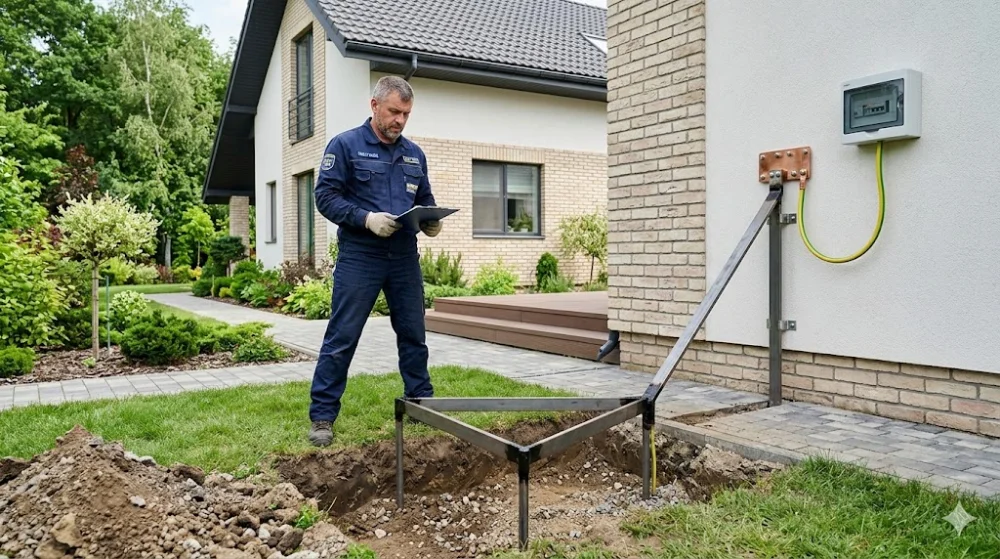

Як зробити заземлення в будинку: покрокова інструкція

Монтаж захисної системи вимагає не лише фізичних зусиль, а й чіткого дотримання технології. Будь-яка помилка на етапі зварювання чи вибору глибини може призвести до того, що система не пройде перевірку опору. Найпопулярнішою схемою для приватного сектору залишається «рівносторонній трикутник», оскільки така конфігурація забезпечує стабільне розтікання струму, навіть якщо один із горизонтальних провідників пошкодиться.

Вибір місця для контуру та розмітка

Місце для заземлювачів має бути розташоване не ближче ніж 1 метр і не далі ніж 5-10 метрів від фундаменту будинку. Бажано обирати ділянку, де найменше ходять люди (наприклад, вздовж паркану або під клумбою), оскільки у момент спрацювання захисту навколо електродів виникає зона крокової напруги.

Розмітка виконується у формі трикутника зі стороною від 1,2 до 2,5 метрів. Якщо місце обмежене (вузький прохід між будинком та огорожею), електроди можна розташувати «в лінію», але тоді їхню кількість варто збільшити до 4-5 штук для досягнення потрібних показників.

Земляні роботи: глибина та конфігурація траншеї

Після розмітки приступайте до копання траншеї:

1. Глибина траншеї має бути від 50 до 70 см. Це дозволяє приховати горизонтальну смугу нижче рівня оранки ґрунту та частково захистити її від сезонного промерзання.

2. Ширина траншеї — близько 40-50 см, щоб було зручно працювати зі зварювальним апаратом.

3. Від одного з кутів трикутника прокопується додаткова траншея до стіни будинку, де буде розташований ввідний щит.

Монтаж електродів та зварювальні роботи

Це найбільш відповідальний етап, який визначає механічну міцність усієї конструкції.

• Забивання штифтів: Кінці сталевих кутників варто загострити болгаркою — так вони легше проходитимуть щільні шари ґрунту. Електроди забивають у вершини трикутника кувалдою або потужним відбійним молотком із насадкою. Штифт має зануритися так, щоб його верхній край виступав над дном траншеї на 10-20 см для зручного зварювання.

• З’єднання контуру: Сталева смуга (40х4 мм) приварюється до верхівок електродів. Важливо використовувати саме дугове зварювання. Площа зварного шва має бути максимальною (обварюйте штифт з усіх боків). Болтові з’єднання під землею суворо заборонені — вони окислюються за кілька місяців, і контакт зникає.

📝 Порада
Після завершення зварювальних робіт обов'язково очистьте шви від шлаку та обробіть їх бітумною мастикою або спеціальною антикорозійною фарбою. Саму смугу та кутники в землі фарбувати не можна, але місця зварювання — найвразливіші до іржі, тому вони потребують додаткового захисту.

Підключення системи до розподільчого щита

Після завершення зварювальних робіт на вулиці необхідно завести захисний провідник у будинок. Це критичний етап, де механічна міцність зовнішнього контуру зустрічається з точністю внутрішньої електроніки. Якщо ви знаєте, як зробити заземлення в будинку на рівні траншеї, то монтаж у щитку вимагатиме від вас знань про правильний розподіл потенціалів.

Монтаж заземлювальної шини (ГЗШ)

Сталева смуга, що йде від контуру, піднімається по цоколю та кріпиться до стіни. На її кінці приварюється болт М8 або М10. Саме тут відбувається перехід від сталі до гнучкого мідного дроту, який іде безпосередньо у розподільчий щит.

У самому щиті обов’язково встановлюється Головна заземлювальна шина (ГЗШ). Це масивна мідна або латунна планка з великою кількістю отворів для гвинтів. До неї підключається:

• Головний дріт від зовнішнього контуру.

• Захисні провідники (PE) від усіх груп розеток.

• Заземлення металевих труб водопроводу чи газу (система зрівнювання потенціалів).

Вибір перерізу кабелю для внутрішньої розводки

Для з'єднання зовнішньої смуги з внутрішнім щитом використовуйте багатожильний мідний дріт у жовто-зеленій ізоляції (наприклад, ПВ-3 або ПуГВ). Згідно з нормами ПУЕ, його переріз має бути не меншим за переріз фазного дроту на вводі, але зазвичай для приватного будинку оптимальним є варіант 10 мм² або 16 мм². Внутрішня розводка до розеток виконується кабелем (наприклад, ВВГп або PPJ) із жилою заземлення перерізом 2.5 мм².

Взаємодія заземлення з ПЗВ (УЗО) та диференційними автоматами

Саме по собі заземлення — це лише половина захисту. Найкраще воно працює в тандемі з Пристроєм захисного відключення (ПЗВ).

• Без заземлення: ПЗВ спрацює лише тоді, коли ви торкнетеся несправного приладу і через ваше тіло піде струм витоку.

• Із заземленням: Як тільки ізоляція всередині пральної машини пошкодиться, струм відразу "стече" в землю, і ПЗВ миттєво знеструмить лінію ще до того, як ви підійдете до техніки.

Для вологих приміщень (ванна, кухня) рекомендується встановлювати диференційні автомати брендів Eaton, Schneider Electric або ABB із порогом спрацювання 10–30 мА.

✨ Лайфхак
При підключенні в щитку завжди маркуйте дріт заземлення саме жовто-зеленим кольором. Ніколи не використовуйте PE-провідник (заземлення) як робочий нуль (N), оскільки це призведе до постійних помилкових спрацювань захисної автоматики та може бути небезпечним для сусідів.

Перевірка працездатності та вимірювання опору

Навіть якщо ви чітко дотримувалися інструкції про те, як зробити заземлення в будинку, система не вважається готовою без фінального тестування. Мета перевірки — переконатися, що опір контуру достатньо низький, щоб струм міг вільно "стікати" в землю.

Норми опору для приватного будинку (4 Ом vs 30 Ом)

Вимоги до опору залежать від типу електромережі та обладнання, яке ви використовуєте. Для приватного сектору діють такі стандарти:

Методи перевірки: від професійних приладів до "контрольної лампи"

Ідеальний варіант — викликати лабораторію з приладом типу MRU-101 або Fluke. Проте для самостійної перевірки часто використовують два методи:

1. Вимірювач опору заземлення: Спеціальний пристрій, який забиває в землю два додаткові вимірювальні електроди. Це дає найточніший результат.

2. Метод "контрольної лампи": Береться звичайна лампа розжарювання (100 Вт). Один дріт від неї підключають до фази в розетці, а інший — до виведеної шини заземлення. Якщо лампа горить яскраво, як у звичайній розетці — контакт добрий. Якщо тьмяно або не горить взагалі — опір занадто високий, і контур потрібно допрацьовувати (додавати штифти).

Як поводиться система в різні пори року (вплив вологості ґрунту)

Опір заземлення не є сталим показником. Взимку, коли земля промерзає, або в сухе літо опір зростає, оскільки сухий або мерзлий ґрунт погано проводить струм. Саме тому електроди забивають на глибину 2.5–3 метри — там ґрунт зазвичай залишається вологим і не промерзає, що забезпечує стабільність захисту цілий рік.

📝 Порада
Проводьте візуальний огляд місця приєднання мідного дроту до сталевої смуги принаймні раз на рік (краще навесні). Окислення болтового з’єднання — найчастіша причина того, що справний контур перестає "бачити" щиток.

Готові комплекти заземлення: огляд ринку та брендів

Якщо ви шукаєте спосіб, як зробити заземлення в будинку максимально швидко та надійно, зверніть увагу на модульно-штирьові системи. Це сучасна альтернатива класичному «трикутнику» з кутників, яка дозволяє досягти необхідного опору за рахунок великої глибини занурення одного або двох електродів.

Переваги модульно-штирьових систем (OBO Bettermann, Galmar, Watson)

Такі системи складаються зі сталевих штифтів довжиною 1,2–1,5 м, покритих товстим шаром міді (методом електролізу) або оцинкованих. Вони з’єднуються між собою за допомогою різьбових муфт, що дозволяє заглибити заземлювач на 15–30 метрів.

• OBO Bettermann (Німеччина): Еталон якості в оцинкуванні. Їхні безмуфтові штифти забезпечують дуже міцне з'єднання.

• Galmar (Польща): Спеціалізуються на обміднених штифтах із терміном служби до 50 років.

• Watson: Доступні та якісні комплекти, які часто обирають приватні забудовники для швидкого монтажу.

Порівняння саморобного контуру та заводського рішення

Для кращого розуміння вибору розглянемо таблицю порівняння:

Заводські рішення зазвичай коштують дорожче на етапі купівлі, але економія на земляних роботах та довговічність системи роблять їх вигіднішими у довгостроковій перспективі.

✨ Лайфхак
При монтажі модульних систем обов'язково використовуйте спеціальну струмопровідну графітову пасту для різьбових з’єднань. Вона не лише покращує контакт між штифтами, а й запобігає закисанню різьби, що дозволяє системі роками зберігати низький опір.

Безпека як фундамент затишку: підбиваємо підсумки

Правильно облаштоване заземлення — це не розкіш, а необхідна умова експлуатації будь-якої будівлі. Розібравшись, як зробити заземлення в будинку, ви отримуєте впевненість у тому, що ваша дорога побутова техніка захищена від статичних розрядів, а члени родини — від ураження струмом.

Пам’ятайте три головні правила:

1. Якість контакту: Використовуйте тільки зварювання під землею та надійні клеми над землею.

2. Глибина: Електроди мають сягати шарів ґрунту, які не промерзають і завжди мають певну вологість.

3. Комплексність: Заземлення працює максимально ефективно лише разом із пристроями захисного відключення (ПЗВ) у щитку.

Не варто економити на металі чи нехтувати перевіркою опору. Зробивши роботу один раз якісно, ви на десятиліття забудете про проблеми з електробезпекою свого дому.
