Що таке фанкойл у системах кондиціювання та як він працює

Забезпечення комфортного мікроклімату у великих будівлях або сучасних енергоефективних будинках давно вийшло за межі встановлення звичайних побутових кондиціонерів. Коли площа об’єкта зростає, а вимоги до естетики та безпеки стають суворішими, на зміну фреоновим системам приходять гідравлічні рішення. У центрі таких систем стоїть вентиляторний доводжувач. Щоб зрозуміти, що таке фанкойл, варто уявити пристрій, який поєднує в собі функції радіатора опалення та внутрішнього блока кондиціонера, але працює на звичайній воді або незамерзаючій суміші. Це універсальний інструмент, здатний як охолоджувати повітря спекотним літом, так і ефективно обігрівати приміщення взимку, інтегруючись у загальну мережу будівлі.

Що таке фанкойл: конструкція та основні елементи

Назва терміна походить від англійських слів fan (вентилятор) та coil (теплообмінник/змійовик). Власне, ці два компоненти і є основою пристрою. На відміну від внутрішніх блоків спліт-систем, де по трубках циркулює холодоагент (фреон), у фанкойлі робочим тілом виступає підготовлена вода або розчин гліколю.

Конструктивно типовий пристрій складається з таких вузлів:

1. Теплообмінник (мідно-алюмінієвий): система трубок з насадженими тонкими пластинами (ламелями), що збільшують площу контакту з повітрям. Саме тут відбувається передача енергії від теплоносія до повітряного потоку.

2. Вентиляторний вузол: забезпечує примусову циркуляцію повітря через теплообмінник. Сучасні моделі оснащуються AC-моторами (ступінчасте регулювання) або більш енергоефективними EC-двигунами (плавна зміна швидкості).

3. Повітряний фільтр: базовий елемент грубого очищення (класу G2-G3), який захищає нутрощі приладу від пилу та вовни.

4. Піддон для збору конденсату: розташований під теплообмінником для збору вологи, що випадає під час охолодження повітря.

5. Система управління: вбудована плата або виносний термостат, що регулює швидкість вентилятора та роботу запірних клапанів.

Цікавий факт: Перші прототипи систем з водяним охолодженням повітря використовувалися ще на початку XX століття в текстильних фабриках США, але масове застосування в офісах почалося лише після вдосконалення технологій чилерів у 1960-х роках.

✨ Лайфхак
При виборі фанкойла звертайте увагу на моделі з EC-двигунами. Хоча вони дорожчі на етапі закупівлі, вони споживають на 30-50% менше електроенергії і працюють значно тихіше, що критично для спалень та дитячих кімнат.

Принцип роботи: як вода створює клімат

Розуміння того, що таке фанкойл, неможливе без розгляду його ролі в єдиній гідравлічній мережі будівлі. На відміну від автономних спліт-систем, фанкойл є лише кінцевим виконавчим пристроєм (терміналом). Його завдання — забрати енергію у води та передати її повітрю в приміщенні.

Циркуляція теплоносія: взаємодія з чилером або котлом

Система працює за замкненим циклом. Основним джерелом холоду зазвичай виступає чилер — потужна холодильна машина, яка встановлюється на даху або в технічному приміщенні. Вона охолоджує воду до стандартних $+7\text{°C}$ і за допомогою насосної станції (гідромодуля) подає її по трубопроводах до фанкойлів.

Для обігріву система може перемикатися на інше джерело:

• Тепловий насос: найбільш енергоефективний варіант, що дозволяє одній системі працювати на холод влітку та на тепло взимку.

• Газовий або електричний котел: гаряча вода подається в ті самі труби, перетворюючи фанкойл на потужний радіатор з примусовим обдувом.

Процес теплообміну та роль автоматики

Коли ви задаєте на пульті бажану температуру, автоматика відкриває триходовий клапан. Холодна або гаряча вода починає циркулювати через теплообмінник. Вентилятор забирає повітря з кімнати, проганяє його крізь охолоджені або нагріті ребра теплообмінника і повертає вже підготовленим.

Як тільки цільова температура досягнута, клапан перекриває подачу води (спрямовуючи її по байпасу в обхід приладу), а вентилятор або вимикається, або переходить на мінімальні оберти для підтримки циркуляції.

📝 Порада
Для коректної роботи системи обов'язково встановлюйте на кожен фанкойл вузол обв'язки з триходовим клапаном. Це вбереже систему від «перекосів» тиску та дозволить точно регулювати температуру в кожній кімнаті окремо, не впливаючи на сусідні зони.

Класифікація фанкойлів за типом монтажу та функціоналом

Різноманітність конструкцій дозволяє інтегрувати водяне охолодження в будь-який інтер'єр — від лофтів з відкритими комунікаціями до класичних кабінетів з підвісними стелями. Вибір конкретного типу залежить від архітектурних особливостей приміщення та завдань, які стоять перед системою.

Настінні, касетні та канальні рішення

• Настінні: Візуально майже не відрізняються від звичайних кондиціонерів. Це найпростіший варіант для квартир та невеликих офісів, де немає можливості опустити рівень стелі.

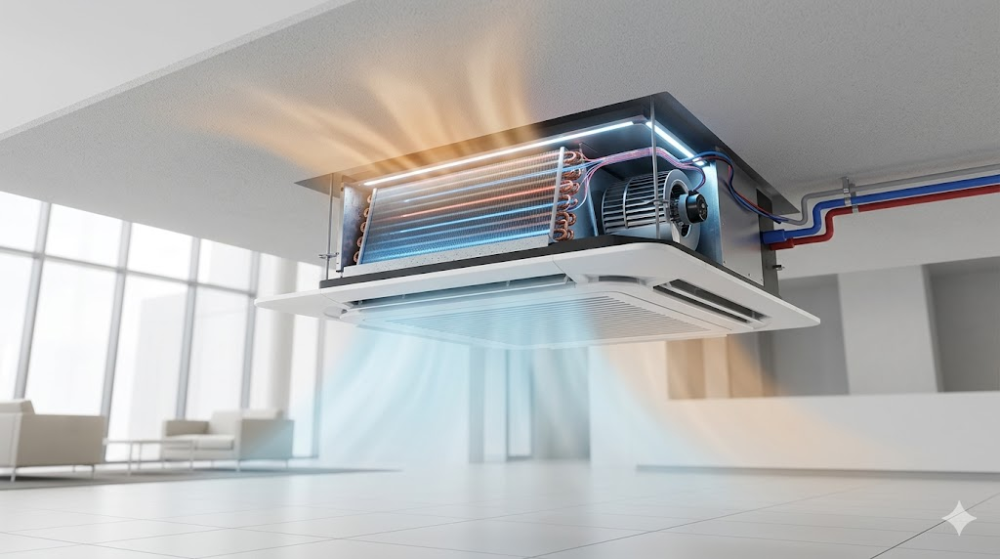

• Касетні: Монтуються в міжстельовий простір (зазвичай у клітинку стелі типу «Армстронг»). Видимою залишається лише декоративна панель. Головна перевага — розподіл повітря у чотирьох напрямках, що дозволяє рівномірно охолодити велику площу без протягів.

• Канальні: Повністю приховані за стелею. Повітря подається та забирається через систему повітроводів та решіток. Такі пристрої мають високий статичний тиск, що дозволяє обслуговувати кілька приміщень одночасно або забезпечувати підмішування свіжого повітря з вулиці.

Підлогово-стельові моделі

Універсальні пристрої, які можна кріпити або вертикально до стіни (як радіатор), або горизонтально до стелі. Це ідеальне рішення для приміщень зі скляними фасадами або магазинів, де стіни зайняті стелажами.

Двотрубні vs чотиритрубні системи: яку обрати?

Це ключове технічне розмежування, яке визначає можливості вашої системи:

✨ Лайфхак
Якщо ви плануєте використовувати фанкойли для опалення взимку замість класичних радіаторів, обирайте модель з невеликим запасом по потужності. Ефективність водяного нагріву при низьких температурах теплоносія (наприклад, від теплового насоса) нижча, ніж при охолодженні, тому «зайвий» запас потужності гарантує тепло у найлютіші морози.

Чим фанкойл відрізняється від звичайної спліт-системи

Для пересічного користувача внутрішній блок фанкойла зовні може не відрізнятися від стандартного кондиціонера. Проте «під капотом» та в інженерному підході це принципово різні технології. Якщо спліт-система — це автономне рішення для однієї або кількох кімнат, то система «чилер-фанкойл» — це масштабована мережа, що охоплює всю будівлю.

Розглянемо ключові відмінності:

• Тип носія енергії: У кондиціонері між блоками циркулює фреон (холодоагент), який потребує герметичних мідних трубок та спеціальної пайки. У фанкойлі — звичайна вода або розчин гліколю. Це значно здешевлює монтаж магістралей, особливо на великих об'єктах.

• Відстань між блоками: У фреонових системах довжина траси обмежена можливостями компресора (зазвичай до 25-50 метрів). У водяних системах за допомогою потужних насосів відстань може вимірюватися сотнями метрів без втрати продуктивності.

• Екологічність та безпека: Фреон у великих концентраціях може бути небезпечним при витоку. Вода в приміщенні — це максимум побутове протікання, яке легко локалізувати.

• Кількість споживачів: До одного чилера можна під’єднати десятки фанкойлів різних типів, причому кожен працюватиме незалежно.

Ринок пропонує широкий вибір обладнання від світових лідерів. Наприклад, бренди Daikin та Carrier вважаються еталоном надійності для комерційного сектору. Європейські виробники, такі як Clint або Rhoss, фокусуються на енергоефективності та низькому рівні шуму, що актуально для готелів. Більш доступні та популярні рішення від Cooper&Hunter або Mycond часто обирають для приватних будинків завдяки оптимальному співвідношенню ціни та функціоналу.

📝 Порада
Якщо ви обираєте систему для великого заміського будинку, де планується більше 5-7 зон кондиціювання, фанкойли будуть вигіднішими в експлуатації. На відміну від мульти-спліт систем, ви не обмежені потужністю зовнішнього блока в межах одного фреонового контуру — ви просто додаєте нові точки в гідравлічну мережу.

Сфери застосування: від приватних будинків до бізнес-центрів

Гнучкість у проєктуванні та можливість масштабування роблять вентиляторні доводжувачі універсальним вибором для об'єктів будь-якої складності. Якщо у квартирі ми цінуємо тишу, то в торгових центрах на перший план виходить потужність та здатність працювати 24/7.

Житлові комплекси та приватні будинки

У сучасних ЖК преміум-класу забудовники все частіше встановлюють централізовану систему холодопостачання. Мешканцям не потрібно купувати зовнішні блоки кондиціонерів, які псують фасад — достатньо під’єднати внутрішній блок до загальнобудинкового стояка з холодною водою. У приватних котеджах фанкойли часто працюють у парі з тепловими насосами «повітря-вода», замінюючи традиційні радіатори. Це дозволяє уникнути встановлення громіздких батарей і забезпечує швидке прогрівання або охолодження повітря.

Готельний бізнес та офісні простори

Готелі — ідеальне середовище для чотиритрубних систем. Завдяки їм один гість може увімкнути режим обігріву, а інший — охолодження, залежно від індивідуальних уподобань. В офісних центрах типу Open Space зазвичай використовують касетні фанкойли, які монтуються в підвісну стелю та рівномірно розподіляють потоки повітря, запобігаючи виникненню «холодних зон» та протягів над робочими місцями.

Промислові та торгові об'єкти

Для великих складів, автосалонів або виробничих цехів застосовуються потужні канальні моделі або підлогові агрегати великої продуктивності. Вони здатні прокачувати величезні об’єми повітря та інтегруватися з припливно-витяжною вентиляцією, забезпечуючи не лише температурний режим, а й постійний приплив кисню.

Приклади використання залежно від типу об'єкта:

• Квартира-студія: Настінний фанкойл (мінімальний шум, простий монтаж).

• Заміський будинок: Підлогово-стельові блоки під вікнами (ефект теплової завіси).

• Ресторан: Касетні блоки (непомітні в інтер'єрі, охоплення 360°).

• Торговий зал: Канальні системи (прихований монтаж, висока потужність).

✨ Лайфхак
Для спалень та дитячих кімнат обирайте моделі з функцією плавного регулювання швидкості вентилятора. Це дозволяє приладу працювати на наднизьких обертах, підтримуючи температуру з точністю до 0,5°C без зайвого шуму та різких потоків холодного повітря.

Особливості проєктування та монтажу систем

Ефективність водяного кондиціювання залежить не лише від потужності самого пристрою, а й від того, наскільки грамотно виконана його «обв’язка» та інтеграція в загальну мережу. На відміну від спліт-систем, де монтаж зводиться до з’єднання двох блоків мідними трубками, фанкойл потребує повноцінних сантехнічних та інженерних розрахунків.

Важливість правильної обв'язки: триходові клапани та насоси

Кожен вентиляторний доводжувач має вузол обв'язки. Його ключовий елемент — триходовий клапан з сервоприводом. Він регулює подачу теплоносія: коли приміщення достатньо охолоджене, клапан перенаправляє воду в обхід теплообмінника (через байпас). Це дозволяє підтримувати постійний тиск у системі та захищає циркуляційні насоси від перевантажень. Без такого вузла неможливо досягти точного контролю температури в кожній окремій зоні.

Дренажна система та ізоляція трубопроводів

Оскільки при роботі на охолодження на теплообміннику неминуче утворюється конденсат, критично важливо забезпечити його відведення.

• Самопливний дренаж: Труби прокладаються під ухилом (мінімум 1–2 см на метр).

• Дренажні помпи: Використовуються, якщо неможливо забезпечити природний злив (наприклад, при монтажі в підвалах або на великих відстанях від каналізації).

Окрему увагу приділяють термоізоляції трубопроводів. Усі магістралі з холодною водою мають бути ретельно заізольовані спіненим каучуком або поліетиленом. Якщо знехтувати цим етапом, на трубах буде утворюватися «роса», що призведе до псування оздоблення та появи плісняви.

Інтеграція в систему «розумний дім»

Сучасні фанкойли легко об'єднуються в єдину мережу управління через протоколи Modbus або KNX. Це дозволяє керувати кліматом зі смартфона, налаштовувати сценарії (наприклад, зниження потужності, коли в офісі нікого немає) та синхронізувати роботу кондиціювання з вентиляцією чи теплою підлогою.

📝 Порада
Під час монтажу обов'язково передбачте сервісний люк біля вузла обв'язки та дренажного піддона. Навіть найнадійніша автоматика або клапан можуть потребувати заміни чи профілактики, і відсутність доступу змусить вас розбирати стелю чи знімати декоративні панелі.

Переваги та недоліки використання фанкойлів

Вибір на користь системи «чилер-фанкойл» — це завжди стратегічне рішення. Хоча воно вимагає більших капітальних вкладень на старті порівняно зі звичайними кондиціонерами, у довгостроковій перспективі така інвестиція виправдовує себе за рахунок гнучкості та надійності. Щоб остаточно зрозуміти, що таке фанкойл у контексті вашого об'єкта, розглянемо його сильні та слабкі сторони.

Однією з головних переваг є також необмежена відстань між джерелом холоду та споживачем. Це дозволяє винести галасливий чилер далеко за межі житлової зони або офісу, наприклад, на задній двір або дах паркінгу, забезпечуючи абсолютну тишу всередині будівлі.

📝 Порада
При плануванні системи заздалегідь розрахуйте діаметри магістральних трубопроводів. Навіть якщо зараз ви встановлюєте лише 3 фанкойли, але в майбутньому плануєте додати ще 2, краще закласти труби більшого перерізу відразу. Це дозволить розширити систему без демонтажу стін та переробки всієї гідравліки.

Підсумок

Підбиваючи підсумки, можна сказати, що фанкойл — це не просто «водяний кондиціонер», а інтелектуальний елемент сучасної кліматичної системи. Він ідеально підходить для тих, хто цінує безпеку, екологічність та прагне створити єдину мережу опалення й охолодження в одній системі.

Сьогодні технології дозволяють зробити експлуатацію вентиляторних доводжувачів максимально простою та непомітною. Завдяки використанню енергоефективних EC-двигунів, сучасній автоматиці та можливості прихованого монтажу, ці пристрої стають де-факто стандартом для сучасного комерційного та преміального житлового будівництва. Головне — пам'ятати, що ефективність роботи на 70% залежить від якості проєкту та професіоналізму монтажної бригади.

Якщо ви шукаєте рішення, яке буде актуальним протягом десятиліть і забезпечить стабільний комфорт незалежно від пори року, водяна система з фанкойлами — це інвестиція, яка окупиться вашим спокоєм та ідеальним мікрокліматом.
