Стандарти розмірів гвинтів

Що таке стандарт гвинта і чому це важливо

У будівництві та технічному монтажі точність — це не бажана характеристика, а життєво необхідна умова. Стандарти розмірів гвинтів дозволяють забезпечити сумісність кріпильних елементів між собою, з інструментом і з готовими деталями конструкції. Вони гарантують, що гвинт, який виготовлений в одній країні, без проблем буде працювати з гайкою чи отвором, створеним в іншій.

Навіщо потрібна уніфікація

Коли всі користуються однаковими позначеннями та розмірами, це значно спрощує проектування, закупівлю матеріалів, ремонтні роботи й навіть технічне обслуговування. Уявіть ситуацію: потрібно закріпити металеву пластину на об’єкті, але замість очікуваного гвинта М8×40 з дрібним кроком різьби на місці виявляється гвинт дюймового типу. У такому випадку монтаж просто неможливий або вимагає переробки, що тягне за собою втрати часу і ресурсів.

Приклади поширених помилок:

• Використання дюймового гвинта в отворі під метричний стандарт

• Неправильне читання маркування (наприклад, прийняття довжини за діаметр)

• Ігнорування кроку різьби, особливо при роботі з відповідними гайками

Важливо: навіть незначне відхилення в діаметрі або кроці різьби може призвести до пошкодження деталей або зниження надійності з'єднання.

На практиці це означає: обравши стандартну систему кріплення — отримуєш стабільність, швидкість і безпечність монтажу.

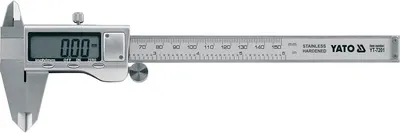

👉 Для перевірки відповідності стандарту використовують шаблони різьби або штангенциркулі. Ці інструменти допомагають швидко визначити крок і тип різьби, особливо коли потрібно підібрати гвинт до існуючого з'єднання.

Основні системи вимірювання гвинтів

У світі кріплень існує кілька систем вимірювання, які відрізняються за одиницями, типом різьби, а також способом позначення розмірів. Найпоширеніші — метрична та дюймова. Знання особливостей кожної з них дозволяє уникнути технічних помилок, особливо якщо ви працюєте з імпортними деталями чи обладнанням.

Метрична система: DIN та ISO

DIN (Німецький інститут стандартизації)
ISO (Міжнародна організація зі стандартизації)

Ці стандарти використовують міліметри як базову одиницю вимірювання. Маркування гвинтів у метричній системі має вигляд:

• М6×40

  • М — тип різьби (метрична)

  • 6 — номінальний діаметр, мм

  • 40 — довжина гвинта, мм

Іноді додають ще й крок різьби, наприклад М6×1×40, де 1 — це відстань між витками.

Метричні гвинти — це найпоширеніший варіант у Європі, включно з Україною. Вони широко використовуються у будівництві, меблевому виробництві, машинобудуванні.

Дюймова система: UNC, UNF, BSW

UNC (Unified National Coarse)
UNF (Unified National Fine)
BSW (British Standard Whitworth)

Ці системи оперують дюймами. Розміри вказуються як діаметр у дюймах + кількість витків на дюйм (TPI — threads per inch). Наприклад:

• ¼"-20 UNC × 1"

  • ¼" — діаметр

  • 20 — кількість витків на дюйм

  • 1" — довжина гвинта

Де використовуються:

• США, Канада, Велика Британія

• У машинобудуванні, авіації, інструментальній техніці

💡 Порада: якщо ви працюєте на об'єкті з устаткуванням імпортного виробництва — завжди уточнюйте систему вимірювання гвинтів перед замовленням.

🛠 У роботі з метричними гвинтами зручно використовувати ключі з тріскачкою або набори торцевих головок. Вони забезпечують точне зусилля та зменшують ризик пошкодження головки гвинта.

Як правильно читати маркування гвинтів

На перший погляд, маркування гвинтів може здатися набором цифр і букв, але за ним стоїть чітка система, яка дозволяє швидко визначити основні параметри виробу. Вміння читати ці позначення — обов’язкове для кожного, хто має справу з монтажем чи підбором кріплень.

Розбір маркування: М6×40

Іноді маркування доповнюється кроком різьби:

• М6×1×40 — де "1" це пітч (крок різьби), тобто відстань між витками у міліметрах.

Клас міцності гвинтів

На головці болта або в описі до товару часто вказується ще клас міцності, наприклад 8.8, 10.9, 12.9. Це дуже важливий параметр, що характеризує допустиме навантаження.

Чим вище цифра — тим міцніший гвинт. Але для дерева чи пластика використовувати надміцний кріплення нераціонально.

💡 Якщо планується монтаж гвинтів високого класу міцності, варто мати динамометричний ключ. Він дозволяє точно контролювати зусилля затягування, що критично для безпеки з'єднання.

Важливість кроку різьби

Крок буває стандартний (крупний) та дрібний. Наприклад, для М8:

• стандартний крок = 1.25 мм

• дрібний крок = 1.0 або 0.75 мм

Гайки і отвори мають відповідати кроку різьби гвинта! Інакше з'єднання буде ненадійним або взагалі не збереться.

Порада для практики: завжди звіряйтеся з технічною документацією або використовуйте штангенциркуль і різьбомір при підборі гвинтів із невідомими параметрами.

Типові діаметри та довжини гвинтів

У сучасному будівництві та монтажі найчастіше використовують гвинти з діаметрами від М3 до М16, хоча існують і більші — до М30 і вище, коли йдеться про високонавантажені конструкції. Вибір правильного діаметра та довжини гвинта залежить від товщини з'єднуваних деталей, матеріалу, типу монтажу та очікуваних навантажень.

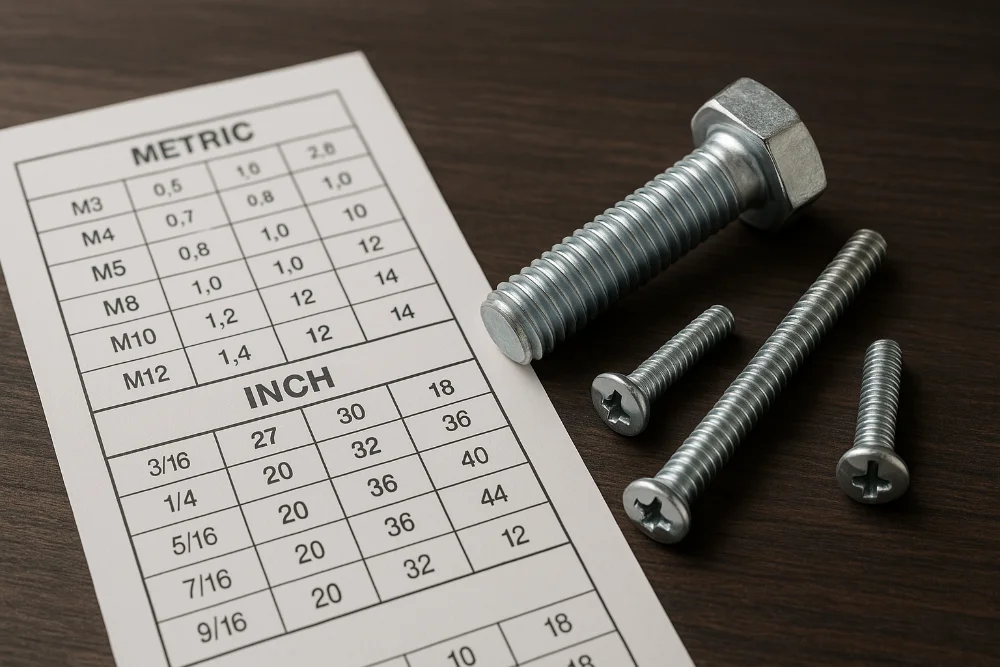

Таблиця поширених розмірів гвинтів (метрична система)

Всі значення наведені для стандартної різьби. Для дрібного кроку використовуються менші значення пітча.

📦 У майстернях часто використовують органайзери для зберігання гвинтів за розмірами. Це значно прискорює процес підбору потрібного кріплення й зменшує ризик помилок.

Довжина різьбової частини

Не кожен гвинт повністю нарізаний. Стандарт передбачає певну довжину без різьби (особливо у довгих гвинтах). Це важливо враховувати, коли з'єднання має проходити через товсті деталі або втулки.

Допуски та відхилення

Згідно зі стандартами ISO та DIN, гвинти виготовляються з певними допусками, які допускають мікроскопічні відхилення у розмірах. Це потрібно для правильного взаємного входження деталей без заклинювань.

Приклади допусків:

• для діаметра М8: +0.0 / –0.25 мм

• для кроку різьби — з урахуванням зазору на посадку

Якщо потрібна висока точність посадки, обирай гвинти з відповідним класом точності — наприклад, 6g або 6h.

Як вибрати гвинт під отвір або матеріал

Правильний вибір гвинта — це не лише про відповідний діаметр і довжину. Важливо враховувати тип матеріалу, в який він закручується, форму та стан отвору, а також навантаження, яке буде прикладене до з'єднання. Від цього залежить не лише надійність, а й безпека конструкції.

Монтаж у метал

✅ Рекомендації:

• Використовувати болти або гвинти з дрібним кроком різьби для кращого зчеплення

• Під отвір має бути зроблене різьблення або використовуватись гайка

• Для навантажених з'єднань — гвинти з класом міцності не менше 8.8

Порада: якщо працюєш з тонким металом — краще використовувати гвинти з повною різьбою для надійного зчеплення.

Монтаж у деревину

✅ Рекомендації:

• Використовують шурупи по дереву, іноді з шестигранною головкою

• Різьба має бути глибша, крок — крупніший

• Бажано робити попередній отвір, щоб уникнути розщеплення деревини

Монтаж у пластик

✅ Рекомендації:

• Використовують спеціальні гвинти або саморізи для пластику, які мають особливу форму різьби

• Потрібен невеликий пітч та мінімальна сила закручування

• Рекомендується застосування термогільз або металевих вставок для підвищення ресурсу

Вибір гвинта до готового отвору

Якщо отвір вже просвердлений або є різьба:

• Визнач діаметр отвору та перевір, чи він відповідає стандартному розміру

• Заміряй глибину — гвинт повинен закручуватись не менше ніж на 70% довжини різьби

• Перевір тип різьби (дрібна/крупна), особливо якщо з’єднання імпортне

🔍 Секрет майстра: тримай під рукою шаблон із отворами або різьбомір — це найкращий спосіб швидко підібрати гвинт без помилок.

Для попереднього свердління отворів у деревині рекомендується використовувати спіральні свердла з обмежувачем глибини. Це захищає матеріал від тріщин і дозволяє точно встановити гвинт.

Порівняльна таблиця переваг і недоліків метричних та дюймових систем

Вибір між метричною та дюймовою системою вимірювання гвинтів часто залежить від географії, типу обладнання та навіть сфери діяльності. Обидві системи мають свої особливості, і розуміння їх переваг та обмежень дозволяє уникати технічних непорозумінь.

Порівняльна таблиця:

Якщо ви працюєте з місцевими постачальниками або українськими проектами — метрична система буде більш логічним вибором. Але при ремонті імпортного обладнання (особливо зі США) — перевіряйте стандарти, щоб уникнути несумісності.

Поради для тих, хто купує гвинти вперше

Підбір гвинтів може здатись простою справою, але для новачка — це часто пастка з помилками, сумнівами та неправильними закупівлями. Щоб уникнути зайвих витрат і нервів, варто дотримуватись кількох простих рекомендацій.

Звертай увагу на маркування

На кожній упаковці або на самих гвинтах вказується:

• Розмір — діаметр × довжина (наприклад, М8×50)

• Клас міцності — особливо важливо для металевих конструкцій

• Тип різьби — стандартна чи дрібна

• Система — метрична чи дюймова

Уникай кріплень без маркування — це може свідчити про неякісний товар.

Використовуй таблиці розмірів

Маючи під рукою розмірну таблицю, ти зможеш швидко:

• Звірити діаметр та довжину з отвором

• Зрозуміти, яка гайка підійде

• Визначити потрібну довжину різьбової частини

Така таблиця — мастхев у майстерні чи в монтажному ящику.

Не змішуй різні системи

Найчастіша помилка — поєднання гвинтів і гайок з різних систем:

• Метрична гайка не накрутиться на дюймовий гвинт

• UNC-гвинт із стандартною різьбою може зіпсувати отвір під М8

Завжди працюй в одній системі в межах одного з’єднання.

Обирай гвинти під конкретний матеріал

• Для металу — шукай точні діаметри, дрібну різьбу, високу міцність

• Для дерева — глибока різьба, загострений кінець

• Для пластику — легке закручування, бажано з термовставками

🧰 Добре мати під рукою базовий набір ручного інструменту: викрутки, шестигранники, пасатижі та ключі — це полегшує роботу з гвинтами будь-якого типу, особливо при ремонтах чи монтажі на місці.

Коли стандарт працює на тебе — монтаж іде легко, а конструкція служить довго. Розуміння систем вимірювання, маркування та параметрів гвинтів — це та сама технічна "грамотність", яка економить час, гроші і зусилля.
