Відеодомофон давно перестав бути елементом розкоші — це практичний інструмент для контролю доступу до оселі, що поєднує комфорт і безпеку. Завдяки йому ви завжди знаєте, хто стоїть за дверима або хвірткою, і можете спілкуватися з відвідувачами, не виходячи з дому. Для приватних будинків це спосіб контролювати територію, для квартир — додатковий рівень захисту від небажаних гостей.

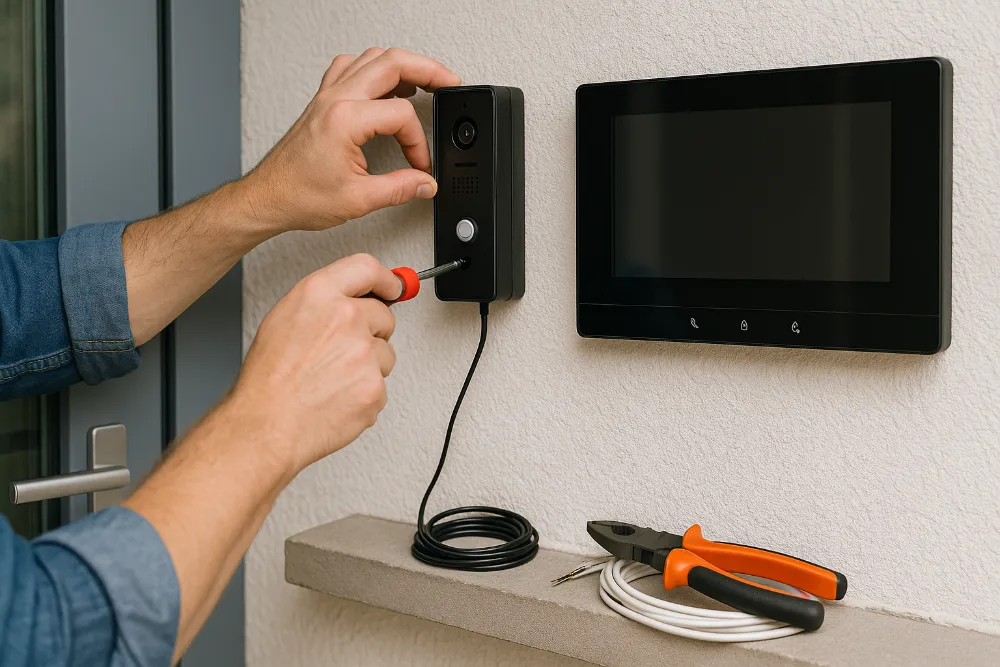

Багато хто вважає, що встановити відеодомофон може лише майстер. Насправді більшість моделей розраховані на простий монтаж, і з цим завданням цілком реально впоратися самостійно, маючи мінімальний набір інструментів. У цій статті я поясню, як встановити відеодомофон власноруч — покроково, без зайвих складнощів, із технічними порадами та побутовими прикладами.
Вибір типу відеодомофона
Перш ніж братися за дриль і кабелі, потрібно визначитися, який саме відеодомофон вам підходить. Від цього залежить не лише зручність використання, а й складність монтажу, надійність зв’язку та загальна ціна системи.
Провідні системи
Провідні відеодомофони — це класичний варіант, де всі елементи (монітор, виклична панель, електрозамок) з’єднані кабелем. Такий тип забезпечує стабільну якість зображення і звуку, не залежить від Wi-Fi, тому добре підходить для будинків і квартир з уже прокладеними комунікаціями.
Переваги: надійність, висока якість відео, стійкість до перешкод.
Недоліки: складність монтажу, необхідність свердління стін.
⚙️ Лайфхак: якщо робите ремонт, закладіть дроти під штукатурку або в кабель-канали — це значно покращить естетику інтер’єру.
Бездротові моделі
Бездротові домофони працюють через Wi-Fi або радіоканал, тому встановлюються швидко, без штроблення стін. Їх обирають для квартир або орендованого житла, де немає можливості прокласти кабель.
Переваги: простий монтаж, можливість підключення до смартфона.
Недоліки: залежність від стабільності сигналу Wi-Fi, менша дальність передачі.
👉 Порада: якщо сигнал слабкий, використайте підсилювач Wi-Fi або розташуйте маршрутизатор ближче до точки зв’язку.
IP-домофони
IP-моделі — це сучасні системи, які передають зображення через мережу Інтернет. Вони дозволяють віддалено переглядати відео, отримувати повідомлення на телефон і керувати замком через додаток. Такі системи часто використовують у новобудовах або великих будинках із кількома входами.
Переваги: інтеграція з мобільним додатком, висока якість відео (Full HD).
Недоліки: вища ціна, складніші налаштування.
⚙️ Лайфхак: обирайте IP-домофон із функцією запису на карту пам’яті або хмару — це допоможе зберегти відео навіть при збої мережі.
Порівняльна таблиця типів відеодомофонів
Тип домофона | Основний функціонал | Орієнтовна ціна (грн) | Складність встановлення | Особливості |
|---|---|---|---|---|
Провідний | Передача відео/аудіо по кабелю, підтримка замка | 3000–7000 | Середня | Надійна робота без Wi-Fi |
Бездротовий | Wi-Fi зв’язок, мобільний додаток, мінімум дротів | 5000–9000 | Легка | Підходить для квартир |
IP-домофон | Онлайн-доступ, запис відео, управління зі смартфона | 8000–15000+ | Складна | Оптимальний для приватних будинків |
💡 Порада: для квартири зручно обрати бездротову модель Tantos або Commax, а для приватного будинку — IP-систему Dahua або Hikvision. Якщо шукаєте бюджетне рішення, зверніть увагу на серію Vizit — це перевірений варіант з базовим функціоналом.
Підготовка до монтажу
Після вибору відповідної моделі відеодомофона слід грамотно підготуватися до встановлення. Правильне розміщення пристроїв, наявність усіх інструментів і дотримання техніки безпеки значно полегшать роботу й допоможуть уникнути помилок.
Вибір місця встановлення внутрішнього й зовнішнього блоку
Виклична панель (зовнішній блок) встановлюється біля входу — поруч із дверима або хвірткою. Найкраща висота для камери — 150–160 см від рівня землі. Це дозволяє отримати природний ракурс обличчя відвідувача. Якщо домофон оснащений ширококутною камерою, слід відрегулювати її так, щоб у кадр потрапляла не лише людина, а й зона перед входом.
Внутрішній монітор варто розташовувати в зручному для користувача місці — зазвичай на висоті 140–150 см, недалеко від розетки. Не встановлюйте його біля джерел тепла, у місцях з підвищеною вологістю чи прямими сонячними променями.
💡 Порада: якщо в будинку кілька входів, можна підключити дві або більше панелей виклику до одного монітора. Це дозволяє контролювати кілька зон одночасно.
Необхідні інструменти та матеріали
Перед початком монтажу підготуйте всі потрібні інструменти — це допоможе працювати швидко й акуратно:
Інструмент / матеріал | Призначення |
|---|---|
Дриль або перфоратор | Свердління отворів для кріплення панелей |
Викрутки (хрестова, плоска) | Затягування гвинтів, під’єднання контактів |
Кусачки, стрипер | Обрізання та зачищення проводів |
Рівень | Вирівнювання корпусів домофона |
Кабель (UTP, комбінований або двожильний) | З’єднання зовнішнього та внутрішнього блоків |
Кріпильні дюбелі, саморізи | Фіксація пристроїв на стіні |
Ізоляційна стрічка, термоусадка | Захист контактів |
Блок живлення (12В або 15В, залежно від моделі) | Забезпечення стабільного живлення |
Кабель-канал або гофра | Охайне прокладання проводів |
💡 Лайфхак: перед монтажем маркуйте обидва кінці кабелю (наприклад, «відео», «аудіо», «+», «–») — це заощадить час під час підключення.
Вимоги до безпеки
Безпека — найважливіша частина будь-яких електромонтажних робіт. Порушення правил може призвести до пошкодження обладнання або навіть травмування.
Завжди відключайте живлення перед будь-яким підключенням.
Перевіряйте ізоляцію проводів — не повинно бути оголених ділянок.
Не прокладайте кабелі поруч із силовими лініями 220 В, щоб уникнути перешкод у відеосигналі.
Якщо монтаж здійснюється на вулиці, використовуйте герметичні коробки та кабелі з подвійною ізоляцією.
У разі сумнівів краще скористатися мультиметром, щоб перевірити полярність і наявність напруги.
⚙️ Порада: зробіть пробне підключення домофона «на столі» перед остаточним монтажем. Це допоможе переконатися, що всі компоненти працюють, і уникнути повторного демонтажу.
Монтаж зовнішнього блоку (панелі виклику)
Зовнішній блок — це «обличчя» вашого відеодомофона, адже саме він контактує з відвідувачем і сприймає зображення. Від правильного монтажу залежить якість відео, довговічність обладнання та зручність користування.
Вибір висоти та кута огляду
Ідеальна висота для встановлення викличної панелі — 150–160 см від землі. Це забезпечує природний ракурс і дає можливість камері охопити не лише обличчя, а й зону навколо дверей. Якщо панель має регульований кут огляду, відкоригуйте його так, щоб у кадрі не було «мертвих зон».
Якщо камера розташована під навісом або у ніші, варто подбати про достатнє освітлення. У більшості моделей (наприклад, Hikvision, Dahua, Tantos) є інфрачервона підсвітка, яка працює навіть у темряві, але зовнішнє світло покращує чіткість зображення.
💡 Порада: при встановленні під нахилом (наприклад, на паркані або воротах) використайте кутовий кронштейн — це дає змогу бачити людину повністю, а не лише частину обличчя.
Свердління та фіксація корпусу
Розмітьте місце кріплення. Прикладіть монтажну пластину панелі до поверхні, відзначте точки свердління.
Просвердліть отвори відповідного діаметра та вставте дюбелі.
Закріпіть монтажну основу саморізами або гвинтами з комплекту.
Проведіть через отвір кабель живлення і відеосигналу, залишивши запас у 10–15 см для зручності підключення.
Встановіть корпус панелі, перевірте її положення за рівнем і щільно зафіксуйте.
Якщо монтаж відбувається на металеву поверхню (наприклад, хвіртку чи ворота), використовуйте гумову прокладку або пластикову основу — це ізолює корпус від металу й запобігатиме короткому замиканню.
⚙️ Лайфхак: щоб отвори в стіні не обсипалися, при свердлінні використовуйте малу швидкість дриля й свердло з побідитовим наконечником.
Підключення кабелю живлення й відеосигналу
Кабелі для відеодомофонів бувають різних типів:
Комбінований кабель (видео + живлення) — зручний для коротких ліній;
UTP (вита пара) — підходить для IP-домофонів;
Двожильний мідний кабель — для аналогових систем типу Vizit.
Підключіть дроти відповідно до схеми виробника. Зазвичай:
Червоний — «+12 В»
Чорний — «–»
Білий або жовтий — відеосигнал
Зелений або синій — аудіо
Після підключення надійно ізолюйте контакти термоусадкою або ізоляційною стрічкою. Якщо з’єднання відбувається зовні, помістіть їх у герметичну коробку. Це захистить систему від дощу та конденсату.
💡 Порада: для зручності використайте роз’ємні клеми або конектори типу “крокодил” — це спростить демонтаж у майбутньому, якщо знадобиться ремонт.
Прокладання кабелів і підключення живлення
Прокладання кабелів — один із найважливіших етапів монтажу відеодомофона. Від якості з’єднань і правильного маршруту залежить стабільність роботи всієї системи. Не поспішайте: акуратно виконана проводка гарантує, що зображення не «сипатиметься», а звук буде чітким і без шумів.
Вибір маршруту прокладки
Найкраще прокладати кабелі найкоротшим і безпечним шляхом між зовнішньою панеллю та внутрішнім блоком. У квартирі їх можна сховати під плінтусами або в пластикових кабель-каналах. У приватному будинку варто врахувати умови експлуатації: якщо дроти проходять через вулицю — обов’язково використовуйте гофротрубу або металорукав для захисту від механічних пошкоджень.
Уникайте ділянок поблизу електрощитів, силових кабелів і труб опалення — це може викликати перешкоди або пошкодження ізоляції. Якщо довжина лінії перевищує 30 метрів, рекомендується використовувати кабель більшого перерізу або встановити підсилювач сигналу.
💡 Порада: перед остаточним закриттям кабелів у стіну або канал перевірте з’єднання мультиметром на цілісність і полярність — це допоможе уникнути непередбачених переробок.
Види кабелів
Залежно від типу домофона, підбирається відповідний тип кабелю:
Тип кабелю | Застосування | Особливості |
|---|---|---|
Коаксіальний (RG-59) | Для аналогових систем | Добре передає відеосигнал на великі відстані |
UTP (вита пара) | Для IP-домофонів | Підтримує передачу даних та живлення PoE |
Комбінований (відео + живлення) | Для стандартних моделей | Зручний у монтажі, не потребує окремого проводу живлення |
Двожильний мідний | Для простих моделей Vizit або Commax | Бюджетний варіант для коротких з’єднань |
Якщо у вашому комплекті немає кабелю, оберіть мідний, не алюмінієвий — він забезпечує стабільну роботу при низьких температурах і має менший опір.
⚙️ Лайфхак: якщо кабель потрібно прокласти крізь стіну, використайте пластикову втулку або відрізок гофри — це збереже ізоляцію від стирання об край отвору.
З’єднання, ізоляція, перевірка полярності
Коли дроти прокладено, переходимо до з’єднання:
Зачистіть кінці проводів приблизно на 5–7 мм.
З’єднайте жили за кольорами згідно зі схемою (не змішуйте полярність).
Використовуйте пайку або гвинтові клеми — це надійніше, ніж просте скручування.
Ізолюйте контакти термоусадкою або якісною ізоляційною стрічкою.
Після завершення перевірте мультиметром, чи немає короткого замикання.
Для живлення більшості моделей використовується адаптер 12 В постійного струму, який підключається до звичайної розетки. Деякі IP-системи (Dahua, Hikvision) підтримують технологію PoE (Power over Ethernet) — у цьому разі живлення і сигнал передаються одним кабелем.
⚡ Порада: ніколи не підключайте живлення, доки всі контакти не перевірено. Навіть коротке замикання може вивести з ладу блок живлення або модуль відео.
Монтаж внутрішнього монітора
Монітор відеодомофона — це «центр керування» вашою системою безпеки. Саме через нього ви бачите зображення з камери, спілкуєтеся з відвідувачами й керуєте замком. Встановлення цього елемента потребує точності, але не є складним — головне, дотримуватись правильної послідовності.
Кріплення кронштейна
Більшість моделей (Commax, Tantos, Vizit) мають настінний кронштейн або монтажну пластину в комплекті.
Визначте висоту — оптимально 140–150 см від підлоги, щоб екран був на рівні очей.
Прикладіть кронштейн до стіни, вирівняйте його рівнем і позначте місця отворів під дюбелі.
Просвердліть отвори, вставте дюбелі й закріпіть кронштейн саморізами.
Переконайтеся, що конструкція щільно тримається й не хитається.
Якщо стіна гіпсокартонна, використовуйте спеціальні анкери-метелики або монтуйте кронштейн на додаткову фанерну основу.
💡 Порада: перш ніж остаточно фіксувати кронштейн, переконайтесь, що поруч є розетка або вивід для блоку живлення — надалі це зекономить час і зусилля.
Підключення роз’ємів до блоку живлення та відеокабелю
Далі потрібно з’єднати дроти від зовнішньої панелі з монітором. У більшості пристроїв є клемна колодка або роз’єми типу plug-in, позначені кольорами чи символами:
VIDEO / V — відеосигнал;
AUDIO / A — звук;
+12V / + — живлення;
GND / – — «мінус» або земля.
З’єднайте дроти відповідно до маркування. Якщо є додаткові елементи (електрозамок, додаткова камера), підключіть їх за схемою виробника — зазвичай вона є у комплектній інструкції.
Після підключення встановіть монітор на кронштейн до характерного клацання. Більшість моделей фіксуються засувками, що спрощує демонтаж у разі потреби.
⚙️ Лайфхак: щоб уникнути випадкового висмикування проводів, залиште невеликий запас довжини кабелю — близько 10 см. Це зручно при обслуговуванні або заміні.
Перший запуск системи
Коли все підключено, можна ввімкнути живлення. На екрані має з’явитися стартове зображення або меню налаштувань. Якщо зображення немає, перевірте:
чи правильно під’єднані контакти,
чи є напруга на блоці живлення,
чи не переплутані полярності «+» і «–».
Після вдалого запуску перевірте звук, гучність дзвінка та яскравість екрана. Для моделей із сенсорним дисплеєм (Hikvision, Dahua, Tantos) можна одразу обрати мову меню та налаштувати дату й час.
💡 Порада: не встановлюйте монітор на стіну, де є сильні вібрації (наприклад, за холодильником або пральною машиною) — це скорочує термін служби кріплень.
Налаштування та тестування системи
Після монтажу зовнішнього блоку, прокладання кабелів і встановлення монітора настав час перевірити, як система працює. На цьому етапі важливо не лише впевнитися, що відео та звук передаються, а й тонко налаштувати всі параметри — від кута огляду камери до рівня гучності дзвінка.
Перевірка звуку, зображення та підсвічування
Увімкніть живлення та викличте тестовий сигнал із зовнішньої панелі.
Переконайтесь, що на екрані монітора з’явилося чітке зображення без спотворень і шуму.
Перевірте звук: голос із панелі має бути чистим, без перешкод і затримок.
Якщо у вашій моделі є нічний режим або ІЧ-підсвічування, протестуйте його в умовах слабкого освітлення.
Якщо зображення занадто темне — збільште яскравість на моніторі. Якщо чути фон чи шипіння — перевірте якість з’єднань аудіокабелю або ізоляцію проводів.
💡 Порада: якщо під час розмови чути відлуння, зменшіть гучність гучномовця — це поширена проблема при занадто близькому розташуванні зовнішнього та внутрішнього блоків.
Регулювання кута огляду камери
Більшість сучасних панелей (Tantos, Dahua, Hikvision) мають регульовану камеру.
Під час налаштування зверніть увагу, щоб у кадрі було видно:
обличчя відвідувача повністю,
зону перед дверима (бажано 1–1,5 м у глибину),
дверну ручку або хвіртку (для контролю моменту відкриття).
Для моделей із фіксованою камерою можна використати кутову накладку або додаткову кронштейну основу, щоб трохи змінити напрям зйомки.
⚙️ Лайфхак: якщо камера встановлена з сонячного боку, встановіть невеликий козирок — це усуне засвітку та підвищить контрастність відео.
Підключення додаткових функцій — замка, пам’яті, Wi-Fi
Деякі відеодомофони дозволяють підключати додаткові модулі:
Електрозамок — для дистанційного відкриття дверей. Підключається через окремий вихід «LOCK» або «DOOR».
Пам’ять / SD-карта — для збереження фото та відео відвідувачів.
Wi-Fi / Ethernet — у моделях з IP-функцією для перегляду через смартфон або ПК.
У разі використання мобільного застосунку (Hik-Connect, Imou, Tantos MyHome) достатньо завантажити його, відсканувати QR-код із меню монітора й синхронізувати пристрій із домашньою мережею.
Після цього ви зможете отримувати сповіщення на телефон і відкривати двері навіть віддалено.
💡 Порада: не забувайте встановити пароль доступу до Wi-Fi-домофона — це захистить вашу систему від стороннього підключення.
Типові помилки при встановленні
Навіть найнадійніший відеодомофон може працювати некоректно, якщо під час монтажу допущені технічні неточності. Більшість проблем виникає через неуважність або нехтування елементарними правилами. Розглянемо найпоширеніші помилки та способи їх уникнення.
Погана ізоляція кабелів
Ненадійна ізоляція — одна з головних причин коротких замикань, спотворень відеосигналу й сторонніх шумів у звуці. Особливо небезпечні неізольовані з’єднання у вуличних умовах, де підвищена вологість.
Щоб уникнути цієї проблеми, завжди використовуйте термоусадку або герметичні клемники, не залишайте оголених ділянок навіть усередині приміщення. Для кабелів, що проходять через вулицю, застосовуйте гофровану трубку або пластиковий короб. Це забезпечить захист від вологи й механічних пошкоджень.
👉 Порада: після монтажу перевірте надійність з’єднань — легенько потягніть кожен дріт. Якщо він рухається, контакт потрібно переробити.
Переплутана полярність
Помилка з полярністю — класичний приклад неуважності. Переплутані «плюс» і «мінус» можуть призвести до збоїв у роботі системи або навіть пошкодити блок живлення.
Щоб цього уникнути, ретельно звіряйте кольори проводів за схемою виробника. Бажано ще під час прокладання кабелю позначати його кінці маркером або наліпками. Перед підключенням живлення обов’язково перевірте полярність мультиметром.
Занадто довгі лінії без підсилювача
Ще одна поширена причина проблем — надмірна довжина лінії зв’язку. Якщо кабель тягнеться на 30–40 метрів без підсилювача, зображення може «пливти», з’являються смуги, а звук стає приглушеним.
Вирішення просте: використовуйте мідний кабель більшого перерізу, а для IP-домофонів — PoE-комутатори або повторювачі сигналу. Якість кабелю безпосередньо впливає на стабільність роботи всієї системи, тож не варто на ньому економити.
Ігнорування інструкцій виробника
Кожен виробник — Dahua, Tantos, Hikvision, Vizit, Commax — має свої технічні особливості підключення. Під’єднання «на око» часто закінчується згорілими платами або несправностями.
Тому завжди відкривайте інструкцію перед монтажем і перевіряйте схему для своєї моделі. Дотримуйтесь кольорової маркування, навіть якщо вона здається стандартною. Якщо залишилися сумніви — перегляньте офіційне відео виробника, щоб звірити порядок підключення.
Відсутність попередньої перевірки системи
Багато користувачів монтують обладнання відразу на стіну, не перевіривши його роботу. В результаті доводиться все розбирати та переробляти.
Щоб уникнути зайвої мороки, спочатку зберіть систему на столі — підключіть монітор, панель виклику та блок живлення, перевірте зображення, звук і відкривання замка. Лише після цього переходьте до остаточного монтажу.
✨ Лайфхак: сфотографуйте підключення клем після встановлення. Це допоможе швидко зорієнтуватися при обслуговуванні чи модернізації системи.
Безпека під контролем власних рук
Встановлення відеодомофона власноруч — це не лише спосіб заощадити, а й чудова нагода краще зрозуміти систему, яка відповідає за вашу безпеку. Коли ви самостійно монтуєте кабелі, налаштовуєте камеру та перевіряєте з’єднання, ви буквально берете безпеку свого дому під контроль.
Самостійний монтаж дозволяє:
вибрати оптимальне місце для панелі виклику та монітора;
забезпечити акуратну проводку, заховану в канали або під штукатурку;
розібратися в принципах роботи обладнання, щоб у майбутньому самостійно виконувати обслуговування чи заміну компонентів.
Проте не варто недооцінювати складність деяких етапів — помилки з електроживленням або полярністю можуть коштувати вартості всієї системи. Якщо ви сумніваєтесь або маєте справу з IP-домофоном, який потребує налаштування мережі, краще залучити фахівця. Майстер допоможе зробити все безпечно, а ви — знатимете, що робота виконана правильно.
💡 Наостанок: навіть після встановлення час від часу перевіряйте цілісність кабелів, чистоту камери та роботу підсвічування. Це дрібниці, але саме вони забезпечують стабільність і довговічність системи.
