Як правильно прокладати електропроводку в квартирі/будинку — покрокова інструкція

Неправильно виконана електропроводка — одна з найпоширеніших причин пожеж у житлових приміщеннях. І це не перебільшення. Коли мова йде про безпеку родини та збереження майна, економити на знаннях і правильному монтажі не варто. Особливо якщо ви плануєте виконувати роботи самостійно або контролювати підрядника.

Ця стаття буде корисною як для тих, хто вперше стикається з облаштуванням електромереж у новобудові чи приватному будинку, так і для досвідчених господарів, які вирішили замінити стару проводку.

Ми крок за кроком розглянемо, як правильно прокласти електропроводку в квартирі або будинку, починаючи зі складання схеми електропроводки в квартирі, вибору кабелів та захисної автоматики, і аж до фінального тестування. Також торкнемося практичних порад, типових помилок і невеликих хитрощів, які знадобляться вам у процесі монтажу.

Схема електропроводки в квартирі: з чого почати

Чому не можна починати без схеми

Жоден професійний електрик не починає роботу без попередньої схеми. Вона допомагає уникнути перевантаження ліній, правильно розподілити навантаження та передбачити місця для розеток, вимикачів, освітлення й техніки.

Уявіть ситуацію: ви проклали кабель, замурували його в стіни, а потім згадали, що забули передбачити живлення для посудомийної машини. Переробляти доведеться майже все.

Перед початком монтажу слід розмітити план кожної кімнати:

• визначити розташування меблів та техніки;

• позначити місця розеток і вимикачів;

• запланувати окремі лінії для потужних приладів (бойлер, пральна машина, духовка).

Для зручності — робіть все на папері або в спеціальних програмах (наприклад, SketchUp, Visio або навіть Excel).

Види схем електропроводки: класична, розгалужена, зіркова

Найпоширеніші типи організації електропроводки:

1. Класична (послідовна) — коли кілька точок живляться від однієї лінії. Просте рішення, але є ризик перевантаження.

2. Розгалужена (через коробки) — окремі ділянки відгалужуються в розподільчих коробках. Зручно в ремонті, але потребує чіткого маркування.

3. Зіркова — кожна точка підключається окремо до електрощита. Дорожче, але найбезпечніше та найзручніше для автоматики та обліку.

Приклад простої схеми для квартири на 2 кімнати

🔧 Порада: Розетки у вологих приміщеннях повинні мати ступінь захисту не нижче IP44, а краще — IP55.

Вибір матеріалів і обладнання для електромонтажу

Щоб електропроводка служила довго, була безпечною та відповідала навантаженням сучасної техніки, важливо грамотно підібрати кабелі, автомати, монтажні елементи та супутнє обладнання. Далі розглянемо основні компоненти, які використовуються для внутрішнього електромонтажу в квартирах і будинках.

Який кабель вибрати: мідний чи алюмінієвий

Для житлових приміщень мідні кабелі вважаються безперечно кращими: вони більш гнучкі, витримують більший струм при меншому перерізі, не ламаються при згинах. Алюміній — менш надійний, швидше окислюється, хоча дешевший.

📌 Рекомендовані типи кабелів для квартирної електропроводки:

• ВВГнг-LS — негорючий, з низьким димовиділенням.

• NYM — подвійна ізоляція, зручний для монтажу в штробах.

• ПВС — для тимчасових або переносних підключень, не для стаціонарної проводки.

Таблиця підбору перерізу кабелю:

Розетки, вимикачі та супутня фурнітура

Не варто купувати найдешевші вироби — від цього залежить не лише комфорт, а й безпека. Зверніть увагу на надійність контактів, матеріал корпусу (термостійкий пластик), рівень захисту IP.

📌 Популярні бренди в Україні:

• Schneider Electric

• Legrand

• Viko

• Asfora

• Livolo (для сенсорних моделей)

🛠 Лайфхак: Розетки краще купувати з запасом. Після ремонту завжди виявляється, що одна-дві потрібні ще.

Автоматичні вимикачі та УЗО — запорука безпеки

Автомати захищають лінії від перевантаження та короткого замикання. Диференціальні автомати (або зв’язка автомат + УЗО) — додатково захищають від ураження струмом.

📌 Рекомендовані параметри автоматів:

Монтажні коробки, гофри, хомути: дрібниці, що мають значення

Часто недооцінювані елементи відіграють ключову роль у зручності та безпеці експлуатації:

• Монтажні коробки: круглі для підрозетників, квадратні — для з’єднань у стінах.

• Гофровані труби (гофри): зручні для прокладання кабелів у штробах, полегшують заміну.

• Кріплення (дюбелі, хомути): забезпечують фіксацію гофри в каналах.

📌 Порада: Використовуйте ПВХ-гофру сірого кольору для звичайних приміщень, помаранчеву або чорну — для підлоги або вогнестійких зон.

Також для роботи знадобляться інструменти — від них залежить швидкість і якість монтажу.

Підготовка до монтажу

Перш ніж братися до безпосереднього укладання кабелів і встановлення обладнання, потрібно підготувати інструменти, робоче місце і дотриматися низки правил. Це суттєво зекономить час, нерви, і — що головне — убезпечить вас під час монтажу.

Інструменти, які знадобляться

Ось базовий перелік інструментів, які використовуються при прокладанні електропроводки в квартирі чи будинку:

• Індикатор напруги — для перевірки наявності струму.

• Стрипер або ніж для зачистки кабелю — дозволяє акуратно знімати ізоляцію.

• Кусачки та бокорізи — для обрізання проводів.

• Обтискач (кримпер) — для опресування наконечників.

• Перфоратор/штроборіз — для прорізання каналів у стінах.

• Рівень, олівець, рулетка — для точної розмітки.

• Мультиметр — для вимірювання напруги, опору, перевірки підключень.

📌 Рекомендація: Індикатор краще обрати комбінований — із світлодіодом і батарейним живленням, бо він точніший. Для частого використання варто розглянути цифровий мультиметр з функцією визначення короткого замикання або тестером обриву.

Витратні матеріали, які краще мати під рукою:

• ізолента;

• термозбіжні трубки;

• клемники (WAGO або аналогічні);

• маркувальні кільця для проводів;

• пластикові стяжки.

Правила безпеки перед початком робіт

Безпека — понад усе. Навіть якщо ви просто плануєте "перекинути пару розеток", нехтування елементарними правилами може обернутись фатально.

📌 Основні правила:

• Завжди вимикайте живлення в щитку перед початком робіт.

• Перевіряйте наявність напруги індикатором перед дотиком до проводів.

• Не працюйте вологими руками або у вологому приміщенні.

• Кабель має бути цілісний — жодних скруток у штробах!

• Використовуйте тільки сертифіковані матеріали з допуском до електромереж.

🧯 Цікаво знати: За статистикою ДСНС України, понад 40% загорянь в житловому секторі спричинені коротким замиканням — часто внаслідок старої проводки або порушення монтажу.

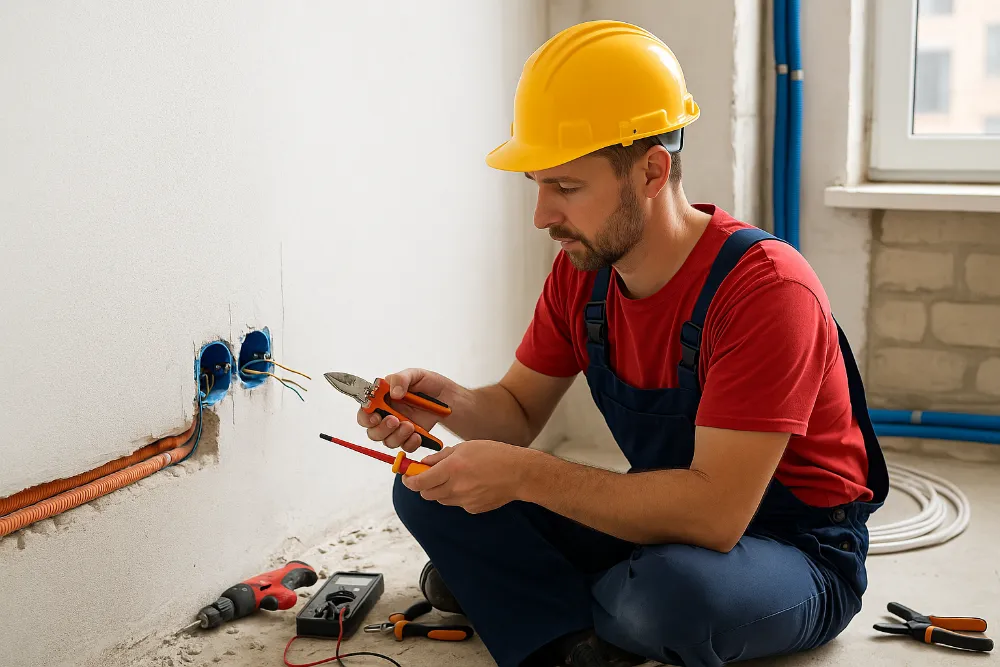

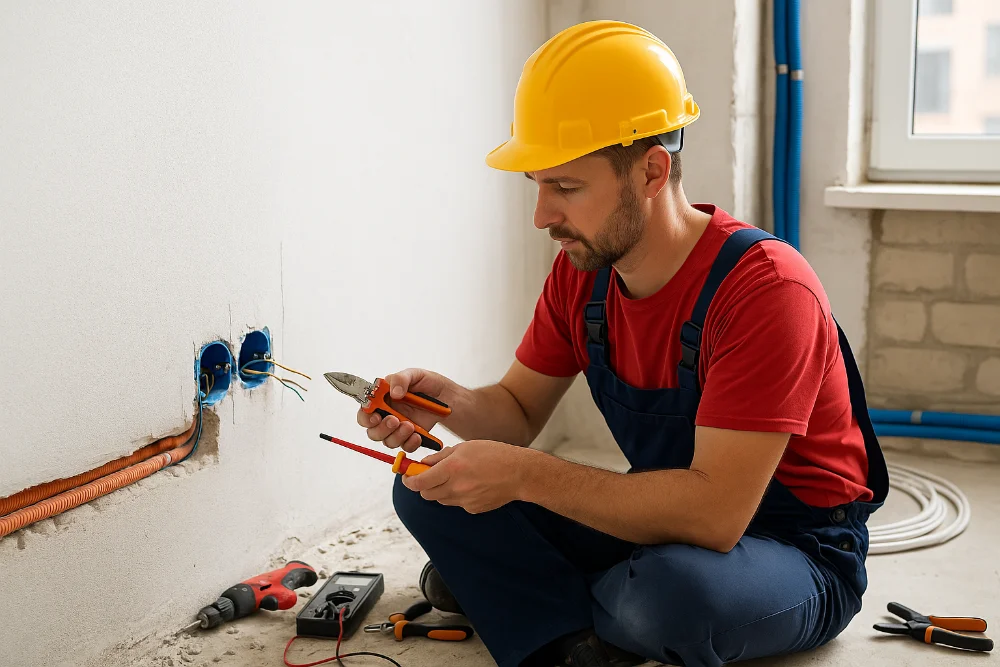

Покроковий монтаж електропроводки

Монтаж електропроводки — це не лише прокладання кабелю по стінах. Це системний процес, який складається з кількох чітких етапів. Від правильності кожного залежить стабільність роботи всієї мережі, безпека мешканців і зручність у користуванні електроприладами.

Крок 1. Розмітка і штроблення

Починаємо з розмітки майбутніх трас. Проводка має бути прокладена по горизонталі та вертикалі — без діагоналей, викривлень чи хаотичних ліній. Це спрощує обслуговування і дозволяє уникнути пошкодження кабелю під час свердління чи ремонту.

📌 Основні орієнтири:

• Горизонтальні лінії прокладають на висоті 20–30 см від стелі або підлоги.

• Вертикальні ділянки — від розеток, вимикачів або розподільчих коробок вгору чи вниз.

🧱 Для штроблення використовують:

• штроборіз із пилососом;

• болгарку + перфоратор;

• або ручний штроборіз (для цегли та газоблоку).

🔧 Лайфхак: Щоб зменшити пил, обробіть ділянку штроби водою за допомогою розпилювача — пил менше розлітається.

Крок 2. Прокладка кабелю в гофрі

У штроби укладають кабелі в гофрованих трубах — це не лише зручно, а й підвищує безпеку та дозволяє при потребі замінити кабель без розтину стіни.

📌 Основні правила:

• Гофра кріпиться через кожні 40–50 см за допомогою пластикових кліпс або дюбелів.

• На вигинах — не допускайте надмірного натягу кабелю.

• У гофрі не повинно бути гострих перегинів або стискання.

📎 Супутні матеріали:

• дюбель-хомути;

• пластикові кліпси;

• монтажна піна (для підлоги або стелі);

• маркувальні стрічки (для групування кабелів).

Крок 3. Монтаж розподільчих коробок і підключення проводів

Усі з’єднання слід робити лише в розподільчих коробках — ні в якому разі не в штробах. Коробки повинні бути доступні для обслуговування.

📌 Способи з’єднання проводів:

• клемники WAGO;

• обтиск гільзами;

• зварювання (рідко в побуті);

• пайка (тільки у сухих приміщеннях).

⚠️ Не допускається:

• "скрутка і ізолента" — це тимчасове рішення, не для постійного монтажу;

• різні метали в з'єднанні без перехідника (мідь + алюміній).

Крок 4. Встановлення автоматів і підключення до щитка

Кінцевий етап монтажу — це підключення електромережі до щитка з усіма захисними елементами.

📌 Що встановлюється в щитку:

• Вхідний автомат;

• УЗО або диференціальні автомати;

• Групові автомати на окремі лінії (розетки, освітлення, техніка);

• DIN-шина, нульова та заземлювальна шина.

🧰 Поради:

• Залишайте запас кабелю в щитку не менше 15 см — для зручності обслуговування.

• Підписуйте кожну лінію — це зекономить час у майбутньому.

Крок 5. Перевірка: тестування індикатором та мультиметром

Після завершення монтажу обов’язково перевіряють:

• наявність і правильність напруги в розетках;

• працездатність вимикачів і освітлення;

• відсутність коротких замикань;

• спрацювання УЗО при натисканні кнопки "ТЕСТ".

📌 Інструменти для перевірки:

• Індикатор викрутка (початковий тест);

• Мультиметр — для точних вимірювань;

• Тестер розеток — швидка діагностика за кольоровими індикаторами.

🔎 Факт: Деякі мультиметри мають функцію прозвонки — зручно для перевірки обривів у кабелі ще до зашпаклювання стін.

Типові помилки при монтажі електропроводки

Навіть при ретельному плануванні часто виникають помилки, які потім призводять до перегріву проводки, несправностей або небезпеки займання. Більшість із них легко уникнути, якщо знати, на що звертати увагу.

Що часто забувають новачки

❌ Неправильний розрахунок навантаження
Лінії перевантажуються, якщо до однієї групи під’єднують кухонну техніку, бойлер і пральну машину. Для потужних споживачів потрібні окремі лінії і автоматика.

❌ Скрутки замість нормального з’єднання
Навіть якісна скрутка з часом слабне. При нагріванні вона може окислюватись, що веде до іскріння. Використовуйте обтиск або клемники.

❌ Штроби на великій глибині або під кутом
Занадто глибокі канали ослаблюють несучу здатність стін. А діагональні штроби — пряма загроза майбутнім ремонтам: ніхто не здогадається, що там кабель.

❌ Відсутність маркування
Через рік-два ви забудете, яка з коробок веде до котрої розетки. Маркуйте кабелі одразу або вносьте дані в схему.

❌ Відмова від гофри в підлозі або стелі
Навіть якщо це здається зайвим — гофра не лише захищає, а й дозволяє легко витягти та замінити пошкоджений кабель.

Поради, як уникнути проблем в майбутньому

✔️ Не економте на автоматах і кабелях
Вибирайте перевірені бренди (ABB, Schneider, Eaton, Hager) і лише сертифіковану продукцію — бажано з запасом міцності.

✔️ Розділяйте освітлення і розетки
У разі несправності одна група не виведе з ладу всю квартиру.

✔️ Встановлюйте УЗО не лише у ванній
Якщо у вас є діти або домашні тварини, захист від витоку струму доречний у всіх кімнатах.

✔️ Фотографуйте кожен етап монтажу
Зробіть знімки ще до закриття стін — потім вони допоможуть під час свердління чи модернізації мережі.

✔️ Підпишіть автоматичні вимикачі в щитку
Прості написи: "розетки кухня", "освітлення спальня" — зекономлять купу часу при ремонті.

Тримай під контролем — безпека починається з правильного монтажу

Пройшовши всі етапи — від розробки схеми електропроводки в квартирі, вибору обладнання до монтажу й перевірки — ви отримуєте не просто мережу з дротів, а надійну основу комфортного та безпечного життя у вашому домі.

Чи будете ви виконувати роботи самостійно, чи залучите фахівця — неважливо. Важливо — розуміти, як усе працює, і не допускати критичних помилок.

Запам’ятайте кілька ключових моментів:

• Кожна лінія має бути продумана та перевірена;

• УЗО, автоматика, кабель — не те, на чому варто економити;

• Гофра, коробки, інструменти — не другорядні деталі, а частина системи;

• Схема і маркування — ваш навігатор у майбутньому обслуговуванні.

Надійна проводка — це тиша, коли вмикається кондиціонер і пилосос одночасно. Це впевненість, що пральна машина не виб’є автомат серед ночі. Це коли в будинку працює все, і ви навіть не згадуєте, що за стіною — електрика.

Якщо плануєте повний електромонтаж — не поспішайте. Пройдіться ще раз по схемі, перевірте навантаження, складіть список матеріалів, оберіть якісний інструмент. І пам’ятайте: правильна електропроводка — це не розкіш, а стандарт безпеки, якого заслуговує кожна оселя.
