Що таке ПЗВ? Це пристрій, який автоматично відключає електроживлення у разі виявлення витоку струму, що може виникнути при пошкодженні ізоляції, дотику до оголеного проводу чи несправності побутової техніки. На практиці — це ваш особистий охоронець від ураження струмом та електропожеж.
Зазвичай у квартирі або будинку електрична мережа розрахована на роботу в закритому контурі: струм тече по фазному проводу до споживача і повертається по нульовому. Якщо частина струму «втікає» в землю — це вже сигнал тривоги. Саме в таких випадках і спрацьовує ПЗВ, миттєво знеструмлюючи лінію.
Як ПЗВ рятує життя та майно
Побутова електрика — це комфорт, але і потенційна небезпека. Особливо, коли в будинку є діти, домашні тварини чи стара проводка. Пристрій захисного відключення розпізнає навіть найменший витік (наприклад, 10–30 мА), що може бути смертельно небезпечним для людини.
Окрім безпеки для людини, ПЗВ захищає від пожеж, які можуть виникати через перегрівання проводки або коротке замикання на корпус електроприладів. Йдеться не лише про бойлери чи пральні машини — витік може виникнути і в подовжувачі з пошкодженою ізоляцією.
❗ Цікаво знати: у країнах ЄС встановлення ПЗВ є обов’язковою вимогою для більшості житлових будівель — і це не просто формальність, а перевірена практика запобігання нещасним випадкам.
Принцип роботи ПЗВ — пояснюємо просто
Що відбувається при витоку струму
Уявімо, що ви ввімкнули праску. Все працює нормально, але ізоляція на дроті трохи пошкоджена — частина струму замість того, щоб повернутись по нульовому проводу, проходить через корпус і далі — на землю або... через людину, якщо вона доторкнеться.
ПЗВ вимірює різницю між струмом, що «входить» у пристрій, і тим, що «виходить». Якщо ці показники не співпадають — значить, є витік. Навіть мінімальна різниця у 10 мА — сигнал для пристрою вимкнути живлення за лічені мілісекунди.
Від чого насправді захищає ПЗВ
Найголовніше, що потрібно зрозуміти: ПЗВ не захищає від короткого замикання або перевантаження мережі — для цього існують автоматичні вимикачі (або "автомати"). Натомість ПЗВ спрацьовує саме при витоку струму — коли електрика йде «не туди», куди потрібно.
Таким чином, у схемі домашньої електропроводки ПЗВ та автоматичний вимикач повинні працювати разом. Один контролює силу струму, другий — його напрямок. Для зручності іноді використовують диференційні автомати, які поєднують функції обох приладів.
🧰 До речі, для монтажу ПЗВ або автоматів вам знадобляться витратні матеріали: з’єднувальні клеми, ізоляційна стрічка, маркувальні етикетки. А перевірити правильність підключення допоможе простий індикатор напруги — ще один must-have для електрика.
У чому різниця між ПЗВ і автоматичним вимикачем
Параметр | ПЗВ | Автоматичний вимикач |
|---|---|---|
Призначення | Захист від ураження струмом, виток струму | Захист від перевантаження, короткого замикання |
Тип струму, на який реагує | Витік на землю (диференціальний струм) | Надлишковий робочий струм |
Час спрацювання | До 0,03 секунди | До 0,1 секунди |
Потрібен супутній пристрій? | Так, автомат для захисту від КЗ | Ні, але бажано встановити разом із ПЗВ |
Які бувають ПЗВ і як правильно вибрати
Поширені типи ПЗВ (тип А, AC, B)
Коли справа доходить до вибору ПЗВ, важливо розуміти, що не всі вони однакові. Залежно від типу струму, на який реагує пристрій, виділяють:
Тип AC — реагує лише на змінний синусоїдальний струм витоку. Підходить для простих електроприладів: обігрівачів, ламп, розеткових ліній.
Тип A — реагує на змінний та пульсуючий постійний струм. Такий варіант варто обирати для пральних машин, індукційних плит, комп’ютерної техніки.
Тип B — найпросунутіший. Вловлює будь-який тип струму витоку, включно з постійним і високочастотним. Використовується в промисловості або з фотоелектричними установками (наприклад, сонячними батареями).
👌 Для більшості квартир і приватних будинків достатньо типу A, рідше — AC. Тип B — це вже рівень профі або спеціалізованих об'єктів.
![Диференційний вимикач 3P+N 16A 30мА "C" тип АС [819512] NXBLE-32 CHINT](/_ipx/f_webp&q_80&fit_cover&h_140/content/goods/images/big_tile/332442710.jpg)
Основні технічні параметри: струм витоку, номінальний струм
Перед покупкою ПЗВ зверніть увагу на два ключові параметри:
Струм витоку (IΔn) — найчастіше 10, 30 або 100 мА:
10 мА — для особливо чутливих зон (ванна кімната, дитяча).
30 мА — стандартний показник для захисту людини.
100 мА і вище — для пожежного захисту цілої лінії або поверху.
Номінальний струм (In) — струм, який ПЗВ може пропускати без виключення. Підбирається відповідно до автомата, з яким ПЗВ буде працювати: 16 А, 25 А, 40 А, 63 А тощо.
Поради щодо вибору ПЗВ для квартири чи приватного будинку
Ось кілька практичних рекомендацій:
Для однієї кімнати або групи розеток: ПЗВ 30 мА, тип A, на 16–25 А.
Для ванної: окреме ПЗВ на 10 мА, з ізольованою групою споживачів.
Для загального захисту будинку: 100 мА на вході, плюс 30 мА на кожну групу.
Обов’язково поєднуйте з автоматом або використовуйте диференційний автомат (ПЗВ + автомат в одному корпусі).
💡 Якщо ви не впевнені, краще звернутися до електрика або продавця-консультанта в спеціалізованому магазині. Надійні бренди: Schneider Electric, Eaton, ABB, Legrand, ETI, Hager.
Що ще варто знати: монтаж і та інструменти
Де і як встановлюється ПЗВ

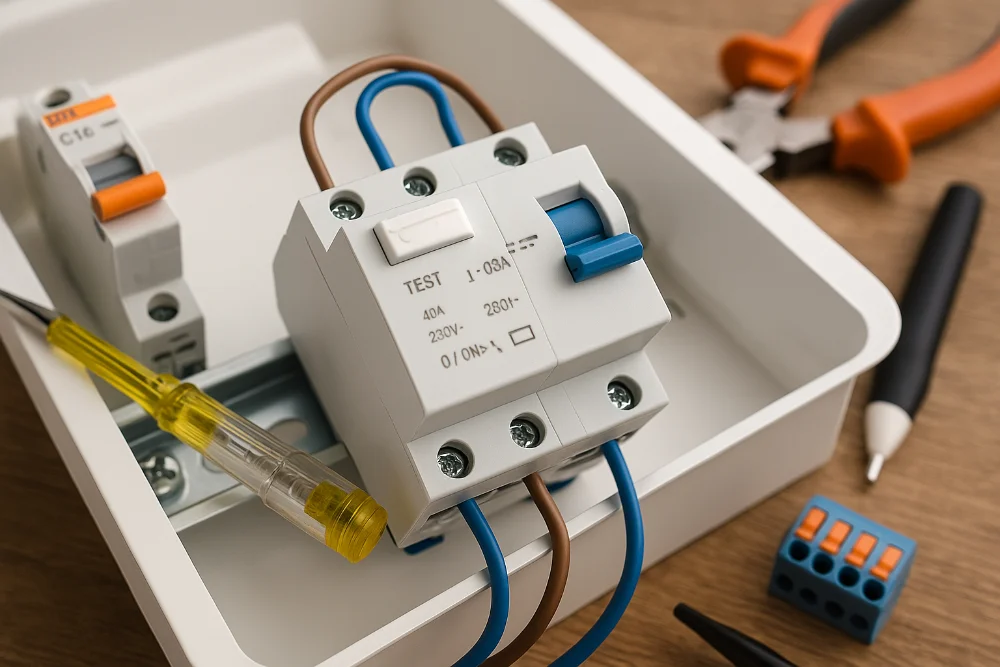

Встановлення ПЗВ — не надто складна, але відповідальна справа. Пристрій монтується в розподільному щитку (електрощиті) на DIN-рейку. Саме на цій металевій планці кріпиться більшість модульних електроустановчих виробів.
ПЗВ має чотири клеми: дві для підключення фази та нуля на вхід, дві — на вихід. Правильне підключення — критично важливе, адже при помилках пристрій або не буде працювати, або буде спрацьовувати без причини. Окремо варто виділити ПЗВ із вбудованим індикатором: такий пристрій одразу покаже, чи є струм у мережі.
📌 Важливо: ПЗВ завжди підключається після автомата, який захищає сам пристрій від короткого замикання чи перевантаження.
Необхідні аксесуари: DIN-рейки, монтажні бокси
Щоб встановити ПЗВ безпечно та зручно, знадобиться не тільки сам пристрій, але й монтажні супутники:
DIN-рейка – стандартна металева шина, на яку фіксується ПЗВ.
Монтажний бокс (щиток) – пластиковий або металевий корпус, куди встановлюються модулі.
Клеми WAGO або затискні колодки – для надійного з’єднання проводів.
Ізоляційна стрічка, маркувальні наліпки, тестери – для точного монтажу та перевірки.
🧱 У деяких випадках варто купити щиток з прозорою кришкою — щоб мати доступ до важливих елементів без повного розбирання корпусу.
Що ще стане в пригоді: диференційні автомати, індикатори напруги, автоматичні вимикачі
Для комплексного захисту електромережі використовується ще кілька типів обладнання:
Диференційний автомат (ДІФ) — поєднує ПЗВ і автоматичний вимикач. Зручно, якщо обмежений простір у щитку.
Індикатор напруги — простий тестер, який дозволяє швидко перевірити наявність напруги на проводах або в розетці.
Автоматичний вимикач (автомат) — відключає живлення при короткому замиканні або перевантаженні мережі. Разом із ПЗВ формує «електропару» для максимальної безпеки.
🔧 Для самостійного монтажу рекомендується використовувати викрутку з ізоляцією, кусачки, струпці або тестер мультиметр.
Знання, яке економить нерви: лайфхаки та приклади
Як перевірити, чи працює ПЗВ
Кожен ПЗВ має кнопку “ТЕСТ” — це не декорація, а важливий інструмент самодіагностики. Її варто натискати раз на місяць (у деяких моделях — частіше, згідно з інструкцією). Натискаєш — пристрій повинен вимкнути живлення. Якщо цього не сталося — його терміново потрібно замінити.
📌 Лайфхак: Найкраще проводити тестування у момент, коли працює мінімальна кількість приладів у мережі — наприклад, зранку або пізно ввечері.
Часті помилки при підключенні
Навіть найдорожче ПЗВ буде марним, якщо воно неправильно підключене. Ось кілька типових помилок, яких варто уникати:
Перехресне з’єднання нульових проводів — наприклад, з різних груп. Це призведе до постійного хибного спрацювання.
Неправильне заземлення — особливо в старих будинках, де нуль часто замінює «землю». Це грубе порушення безпеки.
З’єднання провідників без клем або скрутки на око — неприпустимо. Все має бути зроблено з використанням якісної фурнітури.
Неправильна послідовність підключення — ПЗВ завжди підключається після автомата і ніколи не ставиться на всю мережу без продуманої схеми.
Для зручності є модульні індикатори фазної напруги, які дозволяють миттєво побачити, на якій лінії є живлення.
Популярні бренди, які заслуговують на увагу
На українському ринку є кілька надійних брендів, які зарекомендували себе якістю, точністю спрацювання та зручністю монтажу:
Schneider Electric — французький бренд, популярний у професіоналів. Надійні пристрої з високим ресурсом.
Legrand — ще один француз, але з дещо бюджетнішими лінійками.
ABB — швейцарсько-шведський гігант. ПЗВ цієї марки славляться високою якістю.
ETI — словенський бренд із хорошим балансом ціна/якість.
Eaton, Hager — менш розкручені, але стабільно працюють, добре інтегруються в сучасні електрощити.
Ці виробники також пропонують автомати, диференційні автомати, монтажні щитки, клеми, що дозволяє зібрати повноцінну систему від одного бренду — з гарантією сумісності.
Варто знати й пам’ятати
Пристрій захисного відключення — це не просто черговий “модний” компонент у щитку, а реальний захисник вашого життя, здоров’я та електричної безпеки дому. ПЗВ розпізнає витік струму, реагує миттєво і здатен врятувати від ураження струмом або запобігти пожежі. І все це — без втручання людини.
Правильний вибір ПЗВ залежить від багатьох чинників: типу споживачів, параметрів мережі, кількості зон захисту. Але навіть найдосконаліший пристрій не виконає своєї функції без належного монтажу, супутніх аксесуарів (автоматів, DIN-рейок, боксів), а головне — розуміння, для чого він потрібен.
І наостанок — не економте на безпеці. Краще купити сертифіковане ПЗВ від перевіреного бренду, ніж ризикувати всім, що підключено до вашої мережі. А якщо є сумніви — зверніться до спеціаліста. Професійний монтаж і правильно підібране обладнання працюють тихо, але надійно.
Бо справжній комфорт — це коли не чутно, як працює електрика, але завжди знаєш, що вона на твоєму боці.
