Як працює теплове реле у системі електрозахисту?

Що таке теплове реле і навіщо воно потрібне?

Електричне обладнання потребує надійного захисту від перевантаження, і саме для цього використовують теплове реле. Воно є незамінним елементом у ланцюгу керування електродвигунами та іншими споживачами, де можливе тривале перевищення номінального струму. Якщо коротко, то теплове реле слідкує за тим, щоб струм у мережі не перевищував безпечні межі. Коли струм довго «перегріває» систему — реле розмикає ланцюг, тим самим захищаючи двигун або інший прилад.

Призначення теплового реле

Основна функція теплового реле — захист від перевантаження. Це не коротке замикання, а саме довготривале підвищення струму, яке поступово нагріває обмотки двигуна. Якщо не зреагувати вчасно, це призводить до пошкодження ізоляції, обриву обмоток і виходу техніки з ладу.

На відміну від звичайного автоматичного вимикача, теплове реле не спрацьовує миттєво. Воно "терпить" певний час, даючи можливість короткочасним коливанням струму не викликати зупинку процесу. Але якщо навантаження зростає стабільно — реле відключає живлення.

Роль у системі електрозахисту

Теплове реле входить до складу контакторно-релейного пускового блоку. Воно встановлюється після контактора і забезпечує додатковий рівень захисту, коли автоматичний вимикач не може адекватно відреагувати на тривале перевантаження. У поєднанні з контактором, пусковою кнопкою та запобіжниками, теплове реле формує завершену логіку керування та захисту.

Зазвичай використовується у трифазних мережах для захисту асинхронних електродвигунів. Але також можна зустріти реле, пристосовані до однофазних навантажень.

Чим відрізняється від автоматичного вимикача

👉 Порада: при монтажі обов’язково враховуйте клас спрацювання теплового реле, особливо якщо маєте справу з пусковими струмами електродвигуна — інакше захист спрацює надто рано або запізно.

Як працює теплове реле: принцип дії

Теплове реле — це досить простий, але ефективний пристрій, принцип роботи якого базується на властивостях металів змінювати свою форму під впливом температури. Саме завдяки цій особливості реле "відчуває", коли струм починає перевищувати норму, і з часом вимикає навантаження. Цей принцип добре підходить для промислових умов, де важлива не миттєва реакція, а стабільний контроль.

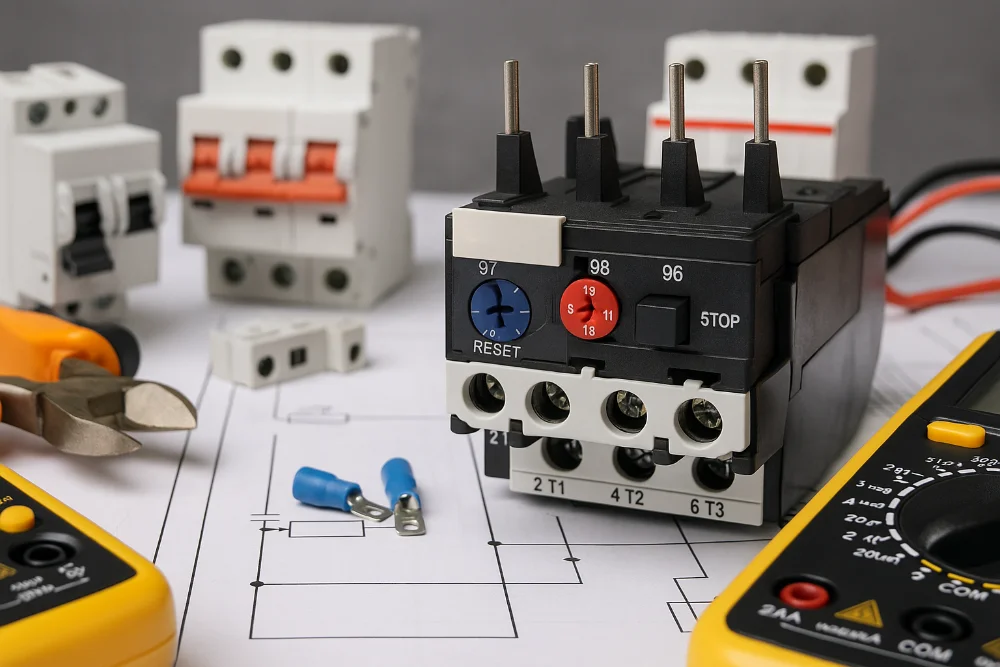

Основні елементи конструкції

У типовому тепловому реле можна виділити кілька головних частин:

• Біметалева пластина — складається з двох металів з різним коефіцієнтом теплового розширення. Вона є чутливим елементом.

• Контакти з розмиканням/замиканням — керують подачею струму на контактор або сигналізують про спрацювання.

• Налаштування струму — перемикач або гвинт, що дозволяє встановити потрібний діапазон струмового захисту.

• Механізм ручного/автоматичного повернення — після спрацювання реле потрібно або вручну «перекинути» назад, або воно зробить це автоматично після охолодження.

🎯 Цікавий факт: біметал у реле працює за тим самим принципом, що й у термостатах старих прасок.

Суть механізму теплового спрацювання

Під час проходження струму через струмопровідні елементи теплового реле відбувається нагрів біметалевої пластини. Якщо струм тримається в нормі — нічого не відбувається. Але при перевантаженні температура пластини зростає, і вона починає згинатися. При досягненні критичного положення — механічний контакт розмикається, і реле вимикає живлення.

Це дозволяє уникнути перегріву двигуна, який, наприклад, застряг або працює із зайвим навантаженням.

Вплив часу і струму на спрацювання реле

У теплового реле є важлива особливість: воно не спрацьовує миттєво, як автоматичний вимикач. Час спрацювання залежить від величини перевантаження: при невеликому перевантаженні (на 10–20%) — реле може спрацювати через кілька хвилин, при значному перевищенні струму — спрацювання може настати за 5–15 секунд.

Це дає змогу враховувати такі ситуації, як пуск електродвигуна, коли струм короткочасно зростає у кілька разів.

🛠 Для налаштування струму захисту зручно використовувати струмознімаючі кліщі, а для точного монтажу — викрутки діелектричні, які також варто мати в арсеналі електромонтажника.

Де встановлюють теплове реле?

Місце встановлення теплового реле має значення не лише для зручності обслуговування, а й для ефективності роботи системи захисту. Неправильно підібране чи встановлене реле може не спрацювати вчасно або дати хибне спрацювання. Тому важливо розуміти, де, як і з чим його комбінують.

Поширені місця встановлення

Найчастіше теплове реле можна зустріти в таких місцях:

• У шафах керування електродвигунами на виробництві або у вентиляційних системах.

• У розподільчих щитах, якщо в схемі є одно- чи трифазні двигуни.

• У комплекті з магнітними пускачами — найтиповіший варіант монтажу.

У таких випадках теплове реле встановлюється безпосередньо під контактором, з яким воно механічно й електрично з’єднане. Це дає змогу у разі перевантаження відключити двигун через розрив ланцюга керування контактором.

Сумісність із пусковими пристроями

Більшість теплових реле випускаються в серіях, що сумісні з відповідними контакторами певного виробника. Наприклад:

🔍 Порада: при виборі реле для конкретного контактора звертайте увагу не лише на модель, а й на тип кріплення, діапазон струму та спосіб підключення.

Монтаж та налаштування — коротко про головне

Монтувати теплове реле нескладно, якщо дотримуватись кількох правил:

1. Забезпечити надійний контакт між реле та контактором.

2. Налаштувати струм спрацювання відповідно до номіналу двигуна. Наприклад, якщо двигун розрахований на 7.5 А — виставте регулятор на значення в межах 7–8 А.

3. Вибрати режим повернення (ручний або автоматичний).

4. При необхідності — під’єднати сигнальні контакти, які можуть повідомити про аварійне відключення.

Для зручного монтажу варто мати набір викруток, кліщі, індикатор напруги, а також витратні матеріали: ізольовані наконечники, гільзи, термоусадку.

Види теплових реле та їх відмінності

Хоча всі теплові реле працюють за схожим принципом, різні конструкції мають свої особливості, які впливають на точність захисту, зручність монтажу та можливості налаштування. Вибір правильного типу залежить від типу навантаження, умов експлуатації та вимог до безпеки.

Біметалеві реле

Це найпоширеніший тип теплового реле, який використовують у більшості промислових і побутових електроустановок. Усередині містить згадану раніше біметалеву пластину, яка під дією струму деформується та розмикає контакт.

Переваги:

• Простота конструкції

• Надійність у стандартних умовах

• Доступна ціна

Недоліки:

• Менша точність порівняно з електронними моделями

• Залежність від температури навколишнього середовища

🧰 Ці реле оптимальні для побутових насосів, вентиляторів, компресорів тощо.

Електронні моделі

Електронні теплові реле з’явилися пізніше, і це вже більш технологічні пристрої, які не мають механічного біметалу. Вони вимірюють струм цифрово, через датчики, і дають змогу налаштовувати характеристики спрацювання з високою точністю.

Переваги:

• Висока точність струмового захисту

• Можливість передачі даних у PLC-системи (програмовані контролери)

• Менша залежність від температури навколо

Недоліки:

• Вища вартість

• Потреба в окремому живленні для схеми

📡 Такі моделі добре підходять для автоматизованих ліній, насосних станцій із частотними перетворювачами та ІоТ-інфраструктур.

Настроювані та фіксовані значення струму

За можливістю регулювання теплові реле бувають:

• З фіксованим струмом спрацювання — монтуються у серійні пристрої без потреби налаштування. Переважно в побуті або простих промислових установках.

• З діапазоном налаштування — користувач виставляє номінальний струм у межах певного діапазону (наприклад, 4–6 А, 7–10 А тощо). Це найзручніший варіант для електриків-практиків, оскільки дає гнучкість при зміні обладнання.

Поради при виборі теплового реле

Вибір теплового реле — не лише про номінальний струм. Правильна модель забезпечить надійний захист, збереже ресурс обладнання та зменшить ризики зупинки процесів. Тут важливо врахувати низку нюансів, щоб пристрій не тільки спрацював, а й зробив це у потрібний момент.

На що звертати увагу під час підбору

При купівлі теплового реле майстер-практик повинен оцінити кілька параметрів:

• Номінальний струм навантаження — головний критерій. Струм, на який виставляється реле, має відповідати технічному паспорту електродвигуна.

• Тип підключення — гвинтове, пружинне, шиною; важливо для зручності та швидкості монтажу.

• Сумісність з контактором — вибирайте модель, що підходить до конкретного контактора за габаритами та схемою підключення.

• Діапазон налаштування — ширший діапазон дозволяє гнучко адаптувати реле під змінені умови експлуатації.

• Клас спрацювання (тип характеристики) — наприклад, теплові реле з різною інерційністю для стандартного або важкого пуску.

💡 Лайфхак: не встановлюйте реле із запасом "на виріст" — воно може не спрацювати вчасно, якщо двигун перевантажиться.

Популярні бренди: короткий огляд

Ось кілька виробників, які давно зарекомендували себе в сфері електрозахисту:

💬 Для бюджетних рішень CHiNT чи TDM — гарна альтернатива, але з нижчою точністю та зносостійкістю порівняно з лідерами.

Супутні матеріали: клеми, контактори, інструменти

Щоб правильно під’єднати теплове реле, необхідно мати низку супутніх матеріалів та інструментів. Для зручного монтажу в щитках використовуються клемники на DIN-рейку, які забезпечують компактність і надійність з’єднань. Для підключення проводів важливо застосовувати кабельні наконечники — як трубчасті, так і лопатеві, оскільки вони гарантують якісний контакт.

Не менш значущу роль відіграють термозбіжні трубки, що слугують для ізоляції оголених ділянок та підвищують безпеку. Для організації повного розриву живлення двигуна застосовуються контактори, особливо з нормально відкритими контактами. А щоб швидко орієнтуватися у проводці, доцільно використовувати маркувальні стрічки та кліпси, які значно полегшують ідентифікацію кабелів у шафі.

📌 Окремо варто нагадати про професійні інструменти, серед яких обтискні кліщі, відрізні бокорізи та індикаторні викрутки. Вони значно спрощують монтаж і роблять роботу не лише швидшою, а й безпечнішою.

Що варто пам’ятати електрику-практику

Теплове реле — не просто «вимикач при перегріві». Це важливий елемент системи електрозахисту, який часто залишається непоміченим до першого серйозного перевантаження. Його завдання — зреагувати вчасно, захистити обмотки двигуна, уникнути простою та дорогого ремонту.

Працюючи з тепловим реле, пам’ятай:

• Воно не замінює автоматичний вимикач, а доповнює його.

• Не нехтуй правильним налаштуванням струму — навіть незначне перевищення може бути критичним для двигуна.

• Завжди перевіряй механізм повернення після спрацювання: у деяких реле він автоматичний, в інших — ручний.

• Якщо обладнання працює в умовах сильної запиленості, вологості чи перепадів температур — зверни увагу на захищені моделі або електронні аналоги.

• При роботі з частотними перетворювачами чи сучасними PLC-системами краще обирати електронні теплові реле з підтримкою діагностики.

І головне: нехай це виглядає як проста коробочка з колесиком для налаштування — але правильно підібране та встановлене теплове реле може зберегти цілу лінію обладнання.

Якщо ти шукаєш надійне рішення для захисту двигуна — придивись до перевірених брендів, зверни увагу на діапазон струмів і переконайся, що реле сумісне з твоїм контактором. І не забувай: хороший електромонтаж — це завжди поєднання правильного обладнання та якісного інструменту.
