Правильне налаштування паяльного обладнання часто визначає результат роботи. Якщо цифровий паяльник показує на дисплеї одне значення, а насправді його жало нагрівається до іншої температури, це може призвести до перегріву деталей або, навпаки, до поганої якості з’єднань. Саме тому калібрування цифрового паяльника є важливим етапом підготовки інструменту.
Без цього процесу навіть найдорожчий паяльник не гарантує стабільного результату. Для домашнього майстра калібрування допоможе уникнути типових проблем: згорілих доріжок на платі, крихких контактів або нерівномірного плавлення припою.
Що таке калібрування цифрового паяльника
Калібрування цифрового паяльника — це процес перевірки та коригування реальної температури жала відносно показників, які відображаються на дисплеї. Іншими словами, ми «підганяємо» показники приладу під фактичний нагрів.
Наприклад, ви виставили на паяльнику 350 °C, але термопара показує лише 330 °C. Це означає, що різниця у 20 градусів може вплинути на якість пайки: припій плавиться повільно, а флюс не працює ефективно. Калібрування дозволяє звести таку похибку до мінімуму.
Важливо розуміти, що калібрування відрізняється від звичайного регулювання температури. Регулювання — це просто встановлення потрібних градусів на дисплеї, тоді як калібрування — це точне налаштування приладу так, щоб показники відповідали дійсності.
Для чого потрібне калібрування
Калібрування паяльника має практичну користь не лише для точності показників, а й для довговічності інструменту та безпеки роботи.
Точність і якість з’єднання
При пайці дуже важливо дотримуватися потрібної температури. Якщо паяльник перегріває, флюс вигорає надто швидко, припій втрачає пластичність і з’єднання стає крихким. Якщо ж температура нижча від необхідної, припій не розтікається рівномірно й створює «холодні пайки», які згодом виходять з ладу.
Захист від перегріву компонентів
Мікросхеми та SMD-компоненти надзвичайно чутливі до температури. Різниця навіть у кілька десятків градусів може пошкодити крихітні елементи. Калібрування допомагає уникнути перегріву та забезпечує делікатну роботу з електронікою.
Подовження ресурсу інструменту
Коли жало працює в умовах реального перегріву, воно швидше окислюється та зношується. Вчасна калібровка дозволяє зменшити ці навантаження, а значить — збільшити термін служби і самого паяльника, і витратних матеріалів.
Інструменти та прилади для калібрування
Щоб калібрування цифрового паяльника було максимально точним, варто використовувати перевірені засоби контролю температури. Найчастіше застосовуються такі інструменти:

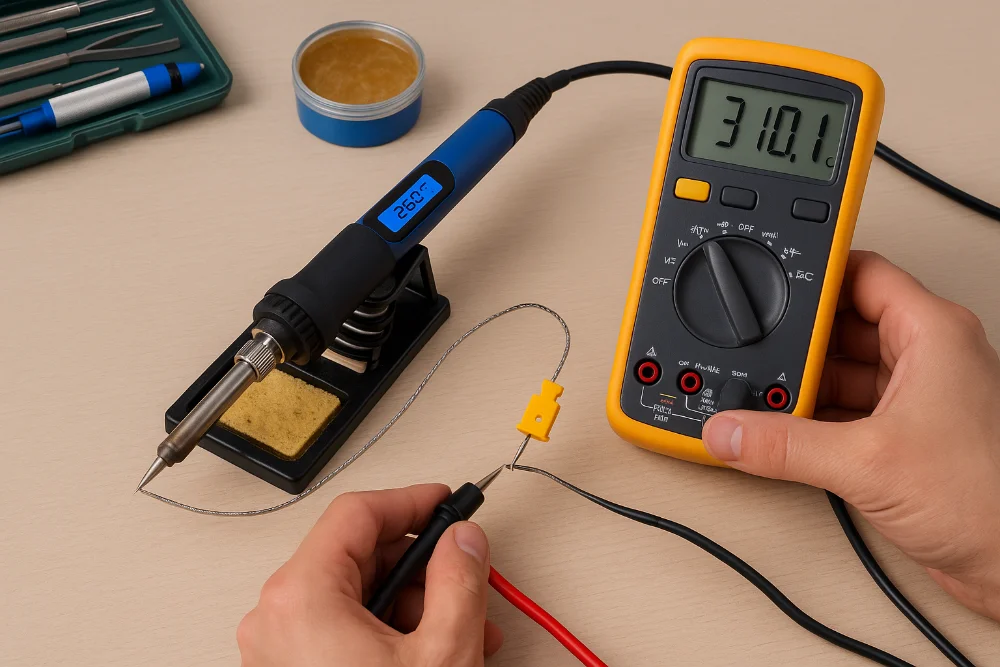

Використання термопари та мультиметра
Термопара — це датчик, який вимірює температуру безпосередньо на жалi. У поєднанні з мультиметром вона дозволяє отримати реальне значення нагріву. Такий спосіб доступний навіть для домашніх умов і не потребує складного обладнання.
Паяльні станції з вбудованим контролем
Багато сучасних паяльних станцій (наприклад, Hakko, Quick або Yihua) мають функцію внутрішньої калібровки. У меню станції можна виставити корекцію температури, якщо є відхилення. Це зручно, особливо коли ви часто працюєте з різними компонентами.
Порівняльна таблиця методів перевірки
Метод перевірки | Переваги | Недоліки |
|---|---|---|
Термопара + мультиметр | Доступність, точність | Потрібно купувати окремо |
Вбудований контроль станції | Зручність, швидке налаштування | Є не у всіх моделях |
Інфрачервоний термометр | Безконтактне вимірювання | Менш точний для дрібних жал |
Вибір методу залежить від вашого бюджету та потреб. Для любительської пайки вистачить мультиметра з термопарою, а для професійних робіт зручно мати станцію з функцією калібрування.
Як правильно налаштувати температуру
Калібрування цифрового паяльника складається з кількох простих, але важливих кроків. Якщо дотримуватися послідовності, ви отримаєте точний і надійний результат.
Покрокова інструкція калібрування
Увімкніть паяльник і дайте йому прогрітися 5–10 хвилин до стабільного стану.
Встановіть температуру на дисплеї, наприклад 350 °C.
Прикладіть термопару до робочої частини жала, максимально близько до його кінчика.
Зніміть покази мультиметра або іншого вимірювального приладу.
Якщо різниця перевищує ±10 °C, відкрийте меню калібрування (для станцій) або відкоригуйте показники вручну, якщо модель має таку функцію.
Перевірте ще раз після корекції, щоб упевнитися у стабільності результату.
Приклади брендів цифрових паяльників
Hakko FX-888D — відома модель із високою точністю контролю температури.
Yihua 939D+ — доступний варіант із функцією калібрування через меню.
Quick 861DW — професійна станція гарячого повітря з можливістю точного налаштування.
Pro’sKit 969E — бюджетний вибір для домашніх майстрів із базовою електронною калібровкою.
Типові помилки початківців
Недостатній прогрів паяльника перед вимірюванням — призводить до хибних результатів.
Вимірювання не на кінчику жала, а ближче до основи — температура там завжди вища.
Надмірна довіра до дисплея — покази можуть відрізнятися від реальності на 20–30 °C.
Перевірка точності після калібрування
Навіть після корекції важливо впевнитися, що паяльник працює стабільно. Перевірка допоможе уникнути непередбачених ситуацій під час пайки.
Методи повторного вимірювання
Друге тестування термопарою: знову встановіть кілька температурних режимів (наприклад, 300, 350 і 400 °C) і перевірте фактичні значення. Це покаже, чи корекція працює на всьому діапазоні.
Перевірка на різних жалax: інколи одне й те саме жало може мати невеликі відхилення від іншого, тому варто протестувати кілька варіантів.
Практична перевірка: спробуйте зробити кілька пайок на макетній платі, оцініть, як плавиться припій і поводиться флюс.
Лайфхак: використання алюмінієвої фольги
Звичайна кухонна фольга може слугувати простим індикатором температури. Якщо жало прогріте достатньо, тонка фольга швидко темніє й плавиться. Це не точний метод, але він допоможе швидко оцінити, чи паяльник не «бреше» занадто сильно.
Корисні товари для комфортної роботи
Калібрування цифрового паяльника — це лише частина підготовки. Для зручності та безпеки під час пайки варто мати під рукою кілька важливих речей.
Підставка для паяльника та тримачі плати
Спеціальна підставка не тільки захищає робочу поверхню від перегріву, а й подовжує ресурс жала. Додатково корисно мати тримач для плат або «третю руку» — пристрій із кліпсами, що фіксує деталі під потрібним кутом.
Припій та флюс
Для якісного з’єднання важливо підібрати припій відповідного діаметра. Для дрібних SMD-компонентів зручні тонкі (0,5 мм), а для більших деталей — 1 мм і більше. Флюс забезпечує рівномірне розтікання припою й запобігає утворенню окислів.
Набір інструментів для пайки
Корисно мати:
пінцети різних форм,
відсмоктувач припою,
мідну оплітку для видалення надлишків,
губку чи латунну стружку для очищення жала.
Таблиця: що варто мати на робочому місці
Інструмент / матеріал | Навіщо потрібен | Приклади брендів |
|---|---|---|
Підставка з губкою | Безпечне зберігання паяльника | Hakko, Weller |
Тримач плати («третя рука») | Зручність при роботі з дрібними деталями | Pro’sKit, Helping Hand |
Припій | Основний матеріал для з’єднань | Kester, Stannol |
Флюс | Поліпшує якість пайки | Amtech, Mechanic |
Відсмоктувач, оплітка | Видалення надлишку припою | Engineer, Goot |
Правильно підібрані інструменти допомагають не тільки швидше й комфортніше працювати, а й роблять результат стабільним.
Що варто запам’ятати
Калібрування цифрового паяльника — це не складна процедура, але вона суттєво впливає на якість роботи. Регулярна перевірка температури дозволяє уникнути «холодних» пайок і перегріву деталей, а також подовжує термін служби інструменту.
Важливо пам’ятати:
різниця навіть у 10–15 °C може вплинути на результат;
перевірка термопарою або за допомогою станції з функцією калібрування значно підвищує точність;
правильні допоміжні інструменти (підставка, припій, флюс, пінцети) роблять процес комфортним і безпечним.
Зрештою, добре відкалібрований паяльник — це ваш надійний партнер у будь-якому проєкті, від дрібного ремонту до створення власних електронних пристроїв.
