Як зчитувати покази штангенциркуля: докладна інструкція

Чому важливо правильно зчитувати покази штангенциркуля

Точність вимірювань — це основа будь-якої технічної роботи. Від правильності зчитування показів штангенциркуля залежить якість деталей, точність збирання механізмів, надійність з’єднань та безпека конструкцій. Навіть незначна похибка у 0,1 мм може призвести до люфтів, перекосів або неможливості зібрати виріб.

Коротке пояснення ролі точних вимірювань у технічних роботах

У машинобудуванні, приладобудуванні, ремонті автомобілів, роботі з металом або деревом — скрізь, де важлива точність, застосовується штангенциркуль. Він дозволяє виконувати як грубі заміри (наприклад, діаметр труби), так і високоточні вимірювання до сотих часток міліметра, коли звичайна лінійка вже не дає достатньої точності.

У технічних навчальних закладах цей інструмент входить до базового набору студентів, оскільки він навчає розуміти, як працюють вимірювальні шкали, нониус та принципи точного зчитування.

Де застосовується штангенциркуль: виробництво, ремонт, навчання, побут

• Виробництво — контроль розмірів деталей, вхідний контроль заготовок, вимірювання товщини матеріалів.

• Ремонт — визначення діаметрів отворів, товщини гальмівних дисків, зношування підшипників тощо.

• Навчання — розвиток навичок роботи з точними інструментами.

• Побут — допомагає виміряти нестандартні деталі, меблеву фурнітуру, дрібні запчастини.

Штангенциркуль — універсальний інструмент. Проте, щоб повною мірою використати його можливості, важливо знати, як правильно зчитувати покази, уникати типових помилок і підтримувати інструмент у справному стані.

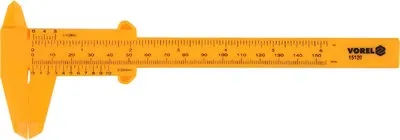

Основні частини штангенциркуля

Щоб точно зчитувати покази штангенциркуля, важливо добре орієнтуватися в його будові. Кожна деталь виконує свою функцію, а правильне користування ними гарантує точність вимірювань.

Нерухома шкала — база точності

Нерухома шкала (основна лінійна шкала) закріплена на корпусі штангенциркуля і не змінює свого положення. На ній нанесено міліметрові поділки — це основна відлікова система інструменту. Вона забезпечує початкове значення вимірювання, а ноніус або інші системи уточнюють його до десятих і сотих часток міліметра.

👉 Порада: перед роботою перевірте, щоб «0» нерухомої шкали точно збігався з нулем ноніуса або цифрового дисплея при зведених губках. Якщо є зміщення — це сигнал до калібрування або очищення інструменту.

Рухома шкала (нониус): як вона працює

Рухома частина штангенциркуля — це каретка з ноніусом (додатковою шкалою), яка пересувається вздовж нерухомої шкали. Нониус дає можливість уточнювати вимірювання з високою точністю — зазвичай до 0,02 мм.

Принцип простий: на нониусі нанесено певну кількість поділок (наприклад, 20), які відповідають 19 мм на основній шкалі. Завдяки цьому різниця між поділками дозволяє визначати соті міліметра.

💡 Лайфхак: щоб легше знайти збіг поділок нониуса з основною шкалою, закріпіть рухому частину гвинтом і уважно проведіть поглядом по всій шкалі — збіг завжди буде один.

Губки для зовнішніх і внутрішніх вимірювань

Штангенциркуль має два пари губок:

• Великі нижні губки — для вимірювання зовнішніх розмірів (товщина, діаметр деталей, ширина).

• Малі верхні губки — для вимірювання внутрішніх отворів (наприклад, діаметр труби зсередини).

Важливо тримати губки перпендикулярно до поверхні деталі. Будь-який перекіс дає похибку.

👉 Порада: при внутрішніх вимірюваннях спочатку вставте губки всередину отвору під кутом, потім вирівняйте до горизонталі — це зменшить ризик неточного показу.

Глибиномір — вимірювання глибини отворів і пазів

У нижній частині штангенциркуля є тонкий штир — глибиномір. Він висувається при русі каретки і дає можливість вимірювати глибину отворів, пазів чи висоту уступів.

Для точності притискайте торець корпусу штангенциркуля щільно до поверхні деталі. Будь-яке похитування впливає на результат.

Затискний гвинт і додаткові елементи

Більшість моделей оснащено затискним гвинтом, який фіксує каретку у потрібному положенні, щоб ви могли спокійно зчитати покази або перенести їх. Деякі професійні штангенциркулі мають роликову прокрутку для плавного пересування каретки.

🔧 Корисна порада: навіть проста перевірка зведення губок до нуля перед кожним вимірюванням дозволяє уникнути багатьох типових похибок. Також не забувайте періодично протирати шкали м’якою тканиною — пил та металева стружка можуть впливати на точність.

Принцип роботи штангенциркуля та нониуса

Щоб упевнено зчитувати покази штангенциркуля, важливо зрозуміти не лише його будову, а й принцип роботи нониуса — спеціальної допоміжної шкали, яка дозволяє визначати частки міліметра з високою точністю.

Історична довідка: винахід нониуса та його розвиток

Ноніус (верньєрна шкала) був винайдений у XVI столітті португальським математиком Педру Нунішем (лат. Petrus Nonius). Пізніше, у XVII столітті француз П’єр Верньє вдосконалив його конструкцію — звідси й альтернативна назва «верньєр». Ця система дала можливість вимірювати проміжки менші за поділки основної шкали без складної оптики чи електроніки.

Сучасні нониусні штангенциркулі зберегли той самий принцип, доповнившись якісними матеріалами та точними поділками.

Як ноніус дозволяє досягати високої точності

Уявімо, що на основній шкалі один поділ дорівнює 1 мм. На нониусі є 20 поділок, які відповідають 19 мм основної шкали. Це означає, що кожна поділка нониуса коротша на 0,05 мм.

Під час зчитування ми шукаємо ту поділку нониуса, яка точно співпала з будь-якою поділкою основної шкали. Її номер і буде сотими або десятим міліметра.
Наприклад, якщо збіглася 7-ма поділка нониуса — це +0,35 мм (7 × 0,05 мм).

👉 Аналогія: уявіть дві лінійки, де одна трохи коротша. Якщо їх зрушити, то певна поділка співпаде лише в одному місці — і саме ця різниця дає змогу точно «зчитати» проміжок.

Приклади зчитування показів із нониусної шкали

👉 У реальному вимірюванні спочатку дивляться на основну шкалу — де знаходиться нуль нониуса. Потім шукають поділку нониуса, яка співпала з основною шкалою. Ця комбінація дає точне значення.

🔍 Практична порада: коли ви тільки вчитеся зчитувати нониус, використовуйте збільшувальне скло або добре освітлення. Перші 10–15 вимірювань можуть займати більше часу, але вже після кількох тренувань очі починають автоматично «впізнавати» збіг.

Як правильно зчитувати покази штангенциркуля

Щоб отримати точні результати, важливо не лише знати, як влаштований інструмент, а й дотримуватись чіткої послідовності дій. Нижче наведено покрокову інструкцію, яка допоможе вам упевнено виконувати будь-які вимірювання — від діаметра гвинта до глибини отвору.

Підготовка інструменту перед вимірюванням

Перед початком роботи варто приділити кілька секунд підготовці:

1. Очистіть губки та шкали від пилу, стружки чи мастила. Навіть мікрочастинки можуть викликати похибки.

2. Зведіть губки до упору і перевірте, щоб нульова поділка нониуса точно збігалася з нулем основної шкали або цифрового дисплея.

3. Переконайтеся, що каретка рухається плавно, без заїдань. Якщо є затримки — протріть напрямні та нанесіть краплю машинного масла.

4. За потреби проведіть швидку перевірку точності за допомогою еталонного калібра або кінцевої міри.

👉 Порада: ніколи не вимірюйте деталі з брудною або вологою поверхнею — це може спотворити результат і пошкодити інструмент.

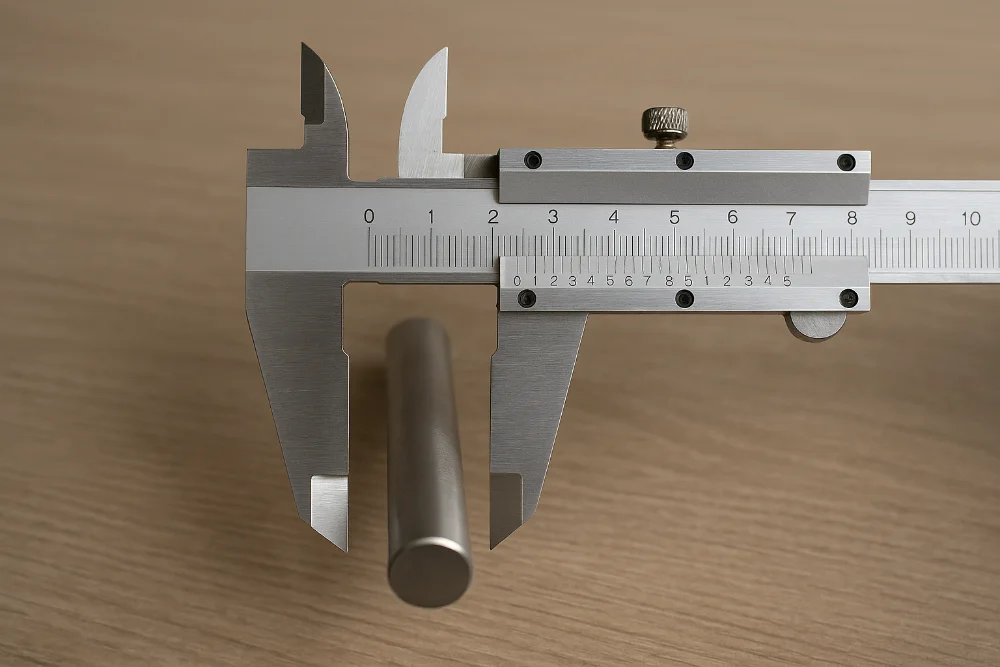

Покрокова інструкція вимірювання зовнішніх розмірів

1. Розсуньте губки штангенциркуля трохи ширше за деталь.

2. Обережно розмістіть деталь між губками, стежачи, щоб інструмент був строго перпендикулярним до поверхні.

3. Плавно зведіть губки до легкого контакту — без надмірного тиску.

4. Зафіксуйте каретку гвинтом, щоб уникнути зсуву під час зчитування.

5. Зчитайте значення з основної шкали та нониуса (або з дисплея, якщо інструмент цифровий).

👉 Лайфхак: якщо вимірюєте круглі деталі (наприклад, стрижень або гвинт), робіть замір у кількох місцях по довжині — так ви переконаєтесь у відсутності конусності чи деформацій.

Вимірювання внутрішніх отворів

1. Використовуйте верхні малі губки. Вставте їх у отвір під невеликим кутом, щоб вони пройшли вільно.

2. Розведіть губки доти, поки вони не торкнуться стінок отвору.

3. Обережно вирівняйте штангенциркуль по горизонталі — це важливо для точності.

4. Зафіксуйте положення і зчитайте покази.

👉 Порада: щоб зменшити похибку, повторіть вимірювання в двох перпендикулярних напрямках. Це особливо актуально, якщо отвір міг деформуватися при свердлінні чи зносі.

Використання глибиноміра

1. Виставте штангенциркуль так, щоб корпус упирався в поверхню деталі.

2. Повільно пересувайте каретку, поки штир глибиноміра не торкнеться дна отвору.

3. Утримуючи інструмент вертикально, зафіксуйте каретку і зчитайте значення.

👉 Порада: у глибоких отворах корисно використовувати додаткове джерело світла збоку — це допоможе переконатися, що штир справді торкнувся дна, а не якогось виступу.

Як зафіксувати покази для запису чи подальших розрахунків

• Використовуйте затискний гвинт, щоб каретка не змістилася.

• У цифрових моделей є функція «Hold» — вона зберігає показ навіть після зняття інструмента з деталі.

• Занотовуйте значення одразу або фотографуйте шкалу — це зручно під час серійних вимірювань.

• Якщо потрібно перенести розмір на іншу деталь — можна просто зафіксувати штангенциркуль і використати його як розмічальний інструмент.

🔧 Корисна порада: завжди зчитуйте покази в положенні, коли ви дивитеся прямо на шкалу, а не під кутом. Так ви уникнете паралаксної похибки — ефекту зміщення поділок через неправильний кут огляду.

Види штангенциркулів та особливості зчитування показів

Штангенциркулі бувають різних конструкцій, і від цього залежить спосіб зчитування показів. Усі вони базуються на одному принципі вимірювання, але мають свої особливості, переваги та нюанси використання.

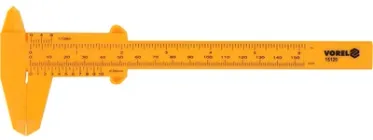

Ноніусний штангенциркуль — класичний варіант

Це найпоширеніший тип, який часто використовують у навчальних закладах, майстернях і на виробництві. Він має основну шкалу та нониус, зчитування виконується вручну.

Переваги:

• Не потребує батарейок чи додаткових пристроїв.

• Довговічний і надійний, стійкий до пилу та вологи.

• Добре тренує уважність та точність.

Нюанси зчитування:

• Спершу фіксують значення з основної шкали до нульової поділки нониуса.

• Потім знаходять поділку нониуса, що збіглася з основною шкалою, і додають її значення.

👉 Порада: використовуйте збільшувальне скло або хороше освітлення — це суттєво полегшує пошук збігу.

Цифровий штангенциркуль — швидкість і зручність

Цифрові моделі мають вбудований датчик та LCD-дисплей, який миттєво показує виміряне значення з точністю до 0,01 мм.

Переваги:

• Швидке зчитування без потреби аналізувати шкали.

• Можливість перемикання між міліметрами та дюймами.

• Функції обнулення в будь-якому положенні, фіксації показів («Hold»), автоматичного вимкнення.

Нюанси зчитування:

• Перед роботою перевірте нульове положення.

• Переконайтесь у справності батарейки — низький заряд може викликати похибки.

• При серійних вимірюваннях варто періодично перевіряти точність на еталоні.

👉 Лайфхак: у цифрових штангенциркулів зручно знімати покази в темних або важкодоступних місцях, де важко розгледіти шкали.

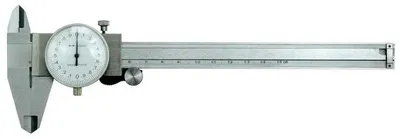

Циферблатний штангенциркуль — компроміс між класикою та цифровими технологіями

У таких моделей замість нониуса є механічний циферблат зі стрілкою, який показує соті або десяті частки міліметра. Основна шкала зчитується як зазвичай, а дрібні значення — за стрілкою на циферблаті.

Переваги:

• Швидше та зручніше зчитування, ніж у нониусного.

• Не потребує живлення.

• Досить надійний і точний.

Нюанси зчитування:

• Циферблат слід обнулити перед вимірюванням, повернувши його рамку.

• При падіннях або ударах механізм може збитися — потрібна перевірка на еталоні.

• Стрілка має бути чіткою та без люфту.

👉 Порада: після роботи з циферблатним штангенциркулем завжди поверніть стрілку в нуль і зберігайте інструмент у футлярі, щоб уникнути мікропошкоджень механізму.

Поради щодо перевірки точності у різних типів інструментів

Незалежно від виду штангенциркуля, точність слід регулярно перевіряти:

• Зведіть губки до упору та переконайтеся, що нуль збігається.

• Використайте еталонний калібр або кінцеві міри (наприклад, 10,00 мм) і порівняйте покази.

• У цифрових моделей стежте за стабільністю показів при повторному вимірюванні.

• У циферблатних — переконайтесь, що стрілка повертається в нуль без заїдань.

👉 Лайфхак: якщо ви часто працюєте в майстерні, зручно мати мікрометр або калібри як перевірочний інструмент. Це допоможе швидко виявити навіть незначні відхилення у вимірювальному приладі.

Типові помилки та як їх уникнути

Під час роботи зі штангенциркулем навіть невеликі неточності можуть суттєво вплинути на результат. Часто трапляється, що губки не повністю зведені або на них залишаються частинки пилу чи стружки — це зміщує нуль і спотворює всі подальші вимірювання. Перед роботою інструмент потрібно обов’язково очистити й перевірити нульову відмітку.

Ще одна поширена проблема — перекіс інструмента під час вимірювання. Якщо штангенциркуль не перпендикулярний до деталі, покази будуть завищеними. Вирівнюйте його положення та, за потреби, робіть кілька контрольних вимірювань у різних площинах.

Помилки зчитування також часто виникають через неуважність до розташування нуля нониуса або неправильний кут зору. Важливо спершу визначати значення основної шкали, потім уважно знаходити збіг поділок і дивитися прямо, без нахилів, щоб уникнути паралаксної похибки.

Ще одна дрібниця, яка може зіпсувати вимірювання, — відсутність фіксації. Якщо не закріпити каретку після вимірювання, покази можуть змінитися, коли ви знімаєте інструмент з деталі. Тому варто одразу фіксувати значення гвинтом або натискати кнопку «Hold» у цифрових моделей.

Загалом більшість похибок зводяться до неуважності або порушення послідовності дій. Якщо виробити сталу звичку перевіряти нуль, тримати інструмент правильно та акуратно зчитувати шкалу, таких помилок легко уникнути.

Таблиця прикладів зчитування показів

Щоб краще закріпити навички зчитування показів штангенциркуля, корисно тренуватися на практичних прикладах. Нижче наведено узагальнену таблицю для трьох типів штангенциркулів — нониусного, цифрового та циферблатного. Вона демонструє, як виглядає процес зчитування на різних моделях та які значення отримуються.

👉 Як користуватися таблицею:

1. Спершу дивіться на стовпець «Основна шкала» — це міліметри до нуля нониуса або положення стрілки.

2. Потім визначайте додаток:

   • для нониуса — за номером поділки, що співпала;

   • для циферблату — за положенням стрілки;

   • для цифрового — він автоматично відображений.

3. Складайте значення, щоб отримати остаточний результат.

Рекомендовані вправи для самостійного тренування

• Нониусний: знайдіть 5–10 випадкових значень (наприклад, 6,35 мм; 18,45 мм; 22,10 мм) та спробуйте виставити їх вручну, а потім зчитати.

• Циферблатний: зробіть кілька вимірів поспіль і перевірте, чи збігаються покази — це тренує стабільність.

• Цифровий: практикуйте обнулення в довільних позиціях і вимірювання відносних розмірів — це особливо зручно при складанні деталей.

👉 Порада: тренування на еталонних деталях або простих предметах (наприклад, монетах, шайбах, стрижнях) допоможе швидко набути впевненості та сформувати «технічний зір».

Точність у ваших руках

Штангенциркуль — це інструмент, який поєднує простоту конструкції та високу точність. Розуміння його принципу роботи, правильне зчитування показів та систематичний догляд перетворюють його на надійного помічника як у професійній майстерні, так і вдома.

Ви навчилися:

• розпізнавати основні частини штангенциркуля та їхню роль;

• крок за кроком зчитувати покази з нониусної шкали;

• працювати з цифровими та циферблатними моделями;

• уникати поширених помилок і підтримувати точність вимірювань;

• застосовувати додаткові інструменти для складних випадків.

Невеликі навички — уважність до нуля, правильне положення інструмента, акуратність у роботі — роблять величезну різницю між «приблизним» і точним результатом. А регулярна практика з реальними деталями та тренувальні вправи допомагають довести ці навички до автоматизму.

Пам’ятайте: точність — це не лише властивість інструменту, а й звичка майстра. І кожен точний вимір — це крок до професійності, незалежно від того, вимірюєте ви промислову деталь чи просту металеву трубку у домашній майстерні.
