Надійність мережевої інфраструктури залежить не лише від вартості роутера чи комутатора, а й від якості фізичного рівня з’єднання. Невидимі оку дефекти кабелю — мікротріщини, неякісне обтискання або електромагнітні завади — стають причиною більшості проблем зі швидкістю передачі даних. Саме тому кабельний тестер для LAN є обов'язковим інструментом для кожного, хто займається монтажем або обслуговуванням локальних мереж. Він дозволяє миттєво локалізувати проблему, яку неможливо виявити лише програмними методами діагностики.
Навіщо потрібен кабельний тестер для LAN і як він працює
Пристрій призначений для перевірки стану крученої пари та правильності підключення конекторів RJ-45. Основне завдання інструменту — переконатися, що електричний сигнал проходить через усі вісім жил кабелю без завад, втрат та перехресних наводок.
Принцип роботи пристрою
Більшість моделей складаються з двох частин: основного блока (майстер-тестера) та віддаленого термінатора (ремоут-модуля). Процес тестування виглядає так:
Генератор сигналів у головному пристрої послідовно подає імпульси на кожну жилу.
Віддалений модуль приймає сигнал і повертає його назад або замикає коло.
Система аналізує отримані дані та відображає результат на світлодіодній панелі або LCD-дисплеї.
Різниця між простою «продзвонкою» та професійним аналізом
Бюджетні моделі зазвичай лише «продзвонюють» кабель, перевіряючи наявність електричного контакту. Професійний кабельний тестер для LAN здатен на більше: він вимірює опір, ємність, рівень шуму та загасання сигналу. Це критично для мереж високих категорій (Cat6 та вище), де навіть незначне розкручування пар біля конектора може призвести до падіння швидкості з 1 Гбіт/с до 100 Мбіт/с.
🎯 Цікавий факт
Перші прилади для тестування мереж з'явилися ще в епоху коаксіальних кабелів, але з переходом на кручену пару вони перетворилися на складні мікрокомп'ютери, що здатні аналізувати пакети даних.
✨ Лайфхак
Якщо ви тестуєте кабель, який уже прокладено в стіні, і не бачите світлодіодну індикацію на віддаленому кінці, використовуйте тестери з функцією звукового сповіщення або цифрові моделі, що зберігають результат у пам'яті.
Ключові функції та технічні можливості

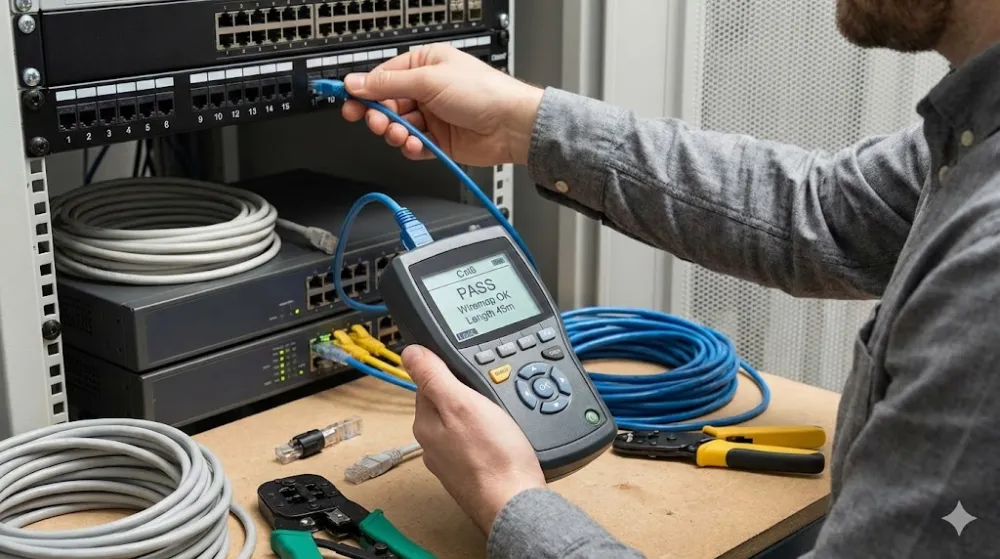

Сучасний кабельний тестер для LAN — це не просто індикатор наявності контакту. Для системного адміністратора чи монтажника цей пристрій стає повноцінним діагностичним центром, що дозволяє виявити несправності, які неможливо побачити "на око".
Перевірка цілісності (Wiremap) та розпіновки
Це базова функція, яка показує, чи правильно обтиснутий кабель з обох боків. Тестер перевіряє відповідність кольорової схеми (стандарти T568A або T568B) та виявляє такі помилки:
Розрив (Open): одна або кілька жил не мають контакту.
Коротке замикання (Short): жили торкаються одна одної.
Перехрещені пари (Crossed pairs): жили підключені до невідповідних пінів.
Розщеплені пари (Split pairs): критична помилка, при якій електричний контакт є, але через порушення парності жил виникають величезні наведення, що блокують передачу даних на високих швидкостях.
Визначення довжини кабелю та локалізація місця обриву (TDR)
Просунуті моделі використовують технологію TDR (Time Domain Reflectometry). Прилад посилає імпульс і вимірює час його повернення після відбиття від кінця кабелю або місця розриву. Це дозволяє з точністю до дециметра дізнатися, де саме стався обрив — у патч-панелі, посередині стіни чи біля розетки користувача.
Тестування активної мережі: PoE, швидкість та ідентифікація порту
Для роботи з існуючою інфраструктурою корисними є функції активного тестування:
Тест PoE (Power over Ethernet): визначення наявності напруги в лінії, її стандарту (802.3af/at/bt) та потужності.
Flash Port: функція змушує індикатор на комутаторі блимати з певною частотою, що допомагає швидко знайти потрібний кабель у заплутаній серверній стійці.
Перевірка швидкості: тестер імітує мережеве навантаження, щоб підтвердити здатність лінії працювати на швидкості 10/100/1000 Мбіт/с або навіть 10 Гбіт/с.
📝 Порада
При виборі пристрою звертайте увагу на наявність функції захисту від напруги (PoE protection). Бюджетні тестери часто згорають, якщо їх випадково підключити до активного порту з живленням PoE.
Класифікація пристроїв: від побутових до сертифікаційних
Ринок пропонує широкий спектр обладнання, яке можна розділити на три основні категорії залежно від складності завдань.
Базові світлодіодні моделі
Це найпростіші пристрої, що складаються з двох блоків із вісьмома світлодіодами. Вони ідеальні для домашнього використання або разової перевірки патч-корду.
Плюси: низька ціна, компактність, простота.
Мінуси: не показують відстань до обриву, не виявляють розщеплені пари (Split pairs).
Цифрові тестери з LCD-екраном
"Робочі конячки" для професійних монтажників. Вони не лише перевіряють схему розведення, а й вимірюють довжину кабелю, мають вбудований тональний генератор для пошуку ліній у джгутах та підтримують роботу з багатьма віддаленими ідентифікаторами.
Професійні кабельні аналізатори та сертифікатори
Це дороге обладнання (наприклад, лінійка Fluke Networks DSX), яке використовується для офіційної сертифікації мережі на відповідність стандартам ISO/TIA. Вони вимірюють такі параметри, як затухання (Attenuation), зворотні втрати (Return Loss) та перехресні завади (NEXT/FEXT).
Порівняння типів тестерів за функціоналом
Функція | Світлодіодний (Basic) | Цифровий (Mid-range) | Сертифікатор (High-end) |
Перевірка Wiremap | Так | Так | Так |
Вимірювання довжини (TDR) | Ні | Так | Так |
Пошук обриву (дистанція) | Ні | Так | Так |
Тестування PoE | Рідко | Часто | Так |
Звіт про сертифікацію | Ні | Ні | Так |
Орієнтовна ціна | $10 - $30 | $50 - $250 | $2000+ |
✨ Лайфхак
Якщо бюджет обмежений, але потрібна функція TDR, зверніть увагу на бренди на кшталт Noyafa або NF-8601. Вони пропонують "джентльменський набір" функцій за ціною середнього сегмента, що цілком достатньо для обслуговування офісної мережі.
Стандарти кабелю та класи точності вимірювань
Вибір інструменту безпосередньо залежить від того, з якими типами мереж ви працюєте. Кабельні системи класифікуються за категоріями (Cat), кожна з яких має свої вимоги до частотного діапазону та швидкості передачі даних. Кабельний тестер для LAN повинен відповідати цим стандартам, щоб забезпечити достовірність результатів.
Сумісність із категоріями кабелю
Cat5e (до 100 МГц): найпоширеніший стандарт для гігабітних мереж. Для його діагностики достатньо базового цифрового тестера.
Cat6/6a (250–500 МГц): використовуються для 10-гігабітних з’єднань. Тут критично важливим є вимірювання NEXT (перехресних завад), оскільки на таких частотах сигнал стає дуже чутливим до якості розкручування пар у конекторі.
Cat7/7a (600–1000 МГц): вимагають обов’язкового тестування цілісності екрана (Shielding), оскільки ці кабелі завжди екрановані.
Класи точності (Level of Accuracy)
Згідно з міжнародним стандартом IEC 61935-1, прилади для сертифікації поділяються на класи точності. Це визначає, наскільки дані тестера збігаються з лабораторними показниками:
Level IIe: для мереж категорії 5e.
Level III: для категорії 6.
Level IIIe/IV: для категорії 6a.
Level V/VI: для найсучасніших систем категорії 7/8.
Для повсякденної експлуатації та пошуку несправностей клас точності не є критичним, але для здачі об'єкта в експлуатацію великому замовнику знадобиться прилад не нижче Level IIIe.
📝 Порада
При роботі з екранованим кабелем (FTP/STP) завжди використовуйте тестер, який має дев'ятий індикатор «G» (Ground/Shield). Якщо екран не підключений до конектора або обірваний, мережа збиратиме електромагнітні завади, що призведе до втрати пакетів навіть за наявності ідеального контакту в усіх восьми жилах.
Як обрати кабельний тестер для LAN
Щоб не переплачувати за непотрібні функції або, навпаки, не залишитися без важливого інструменту в критичний момент, варто розділити вибір на три сценарії використання.
Домашнє використання та разові ремонти
Якщо ваша мета — перевірити, чи правильно обтиснутий кабель після перепланування квартири або знайти, чому «відпав» інтернет у телевізорі, обирайте прості світлодіодні моделі.
Рекомендовані бренди: Gembird, LogicPower, базові моделі Noyafa.
Що шукати: наявність чохла в комплекті та стандартні роз'єми RJ-45 і RJ-11 (для телефонних ліній).
Професійний монтаж та адміністрування офісів
Для тих, хто регулярно прокладає мережі та обслуговує серверну інфраструктуру, необхідний інструмент із функцією TDR (визначення довжини) та PoE-тестером.
Рекомендовані бренди: Noyafa (серії NF-8209, NF-8601), Hobbes, Klein Tools.
Ключові опції: пошук кабелю в стіні (безконтактний щуп), вимірювання відстані до обриву, перевірка напруги на порту комутатора.
Системна інтеграція та сертифікація
Для компаній, що надають гарантію на побудовані СКМ (структуровані кабельні мережі) терміном на 15–25 років, альтернатив професійним аналізаторам немає.
Рекомендовані бренди: Fluke Networks (моделі серії DSX), Softing (WireXpert), VIAVI.
Особливість: можливість вивантаження детальних звітів у PDF для замовника.
Переваги та недоліки різних рішень
Тип пристрою | Переваги | Недоліки |
Базовий (LED) | Максимальна дешевизна, простота. | Не показує відстань, не бачить «Split pairs». |
Середній (TDR) | Знаходить точне місце обриву, тестує PoE. | Вища ціна, потребує базових знань фізики сигналу. |
Аналізатор | Гарантія 100% якості, сертифікація. | Дуже висока вартість, складне налаштування. |
✨ Лайфхак
Якщо вам часто доводиться працювати в темних серверних або підвалах, обирайте моделі з яскравим підсвічуванням екрана та вбудованим ліхтариком у безконтактному щупі. Це суттєво полегшує пошук потрібного кабелю в пучку, коли руки зайняті інструментом.
Супутній інструментарій для роботи з крученою парою
Навіть найдорожчий кабельний тестер для LAN не виправить помилок, допущених під час монтажу. Для створення надійної мережі пристрій має працювати в тандемі з якісним інструментарієм.
Обтискні кліщі (крімппери)
Це основний інструмент для фіксації конекторів на кабелі. Професійні моделі мають храповий механізм (трещітку), який гарантує рівномірне зусилля притискання всіх контактів.
Стандартні крімппери: працюють зі звичайними конекторами.
Pass-Through крімппери: призначені для наскрізних конекторів, де жили проходять крізь роз'єм. Це значно пришвидшує роботу та зменшує кількість браку.
Конектори RJ-45 та патч-корди
Якість конекторів прямо впливає на довговічність з’єднання. Експерти рекомендують використовувати роз’єми з напиленням золота на контактах (товщиною від 3 до 50 мікрон), що запобігає окисленню. Для екранованих кабелів (FTP) обов’язково потрібні конектори в металевому корпусі.
Патч-корди для тестування
Завжди тримайте в комплекті пару заводських патч-кордів високої якості. Вони знадобляться для перевірки самого тестера або для підключення до розеток і комутаторів під час діагностики.
📝 Порада: Використовуйте наскрізні (Pass-Through) конектори, якщо ви новачок. Вони дозволяють візуально перевірити правильність послідовності кольорів жил ще до того, як ви затиснете інструмент, що мінімізує помилки "розщеплених пар".
Рекомендації щодо правильної експлуатації та зберігання
Щоб кабельний тестер для LAN служив роками та видавав точні результати, варто дотримуватися технічного регламенту обслуговування приладу.
Захист від високої напруги
Найпоширеніша причина виходу тестерів з ладу — підключення до ліній з активним живленням (PoE або, що ще гірше, телефонних ліній з напругою 48-60В), на які пристрій не розрахований. Перед тестуванням завжди перевіряйте, чи не подається живлення на порт, або використовуйте моделі з вбудованим захистом.
Догляд за портами та живленням
Чистота контактів: Пил та волога в портах RJ-45 можуть давати хибні результати про "коротке замикання". Періодично продувайте роз'єми стисненим повітрям.
Елементи живлення: Більшість тестерів працюють від батарейок "Крона" або Li-ion акумуляторів. Якщо прилад не використовуватиметься довше місяця, обов’язково вийміть батарейку, щоб уникнути її протікання та окислення плати.
Калібрування: Професійні TDR-тестери потребують періодичного калібрування на кабелі відомої довжини (наприклад, бухта 100 м) для точного розрахунку коефіцієнта поширення імпульсу (NVP).
✨ Лайфхак
Для швидкої перевірки справності тестера в польових умовах просто з’єднайте головний і віддалений блоки коротким, завідомо справним патч-кордом. Якщо всі індикатори загоряються послідовно — прилад готовий до роботи.
Технологічний фундамент
Вибір кабельного тестера — це завжди пошук балансу між ціною приладу та вартістю помилки при розгортанні мережі. Для домашнього користувача цілком достатньо базової моделі, яка допоможе підключити роутер. Проте для професійної діяльності інвестиція в пристрій із функцією TDR та підтримкою PoE окупається вже після першого складного об’єкта, де потрібно знайти обрив у стіні або перевірити навантаження на комутаторі.
Пам’ятайте, що якісна діагностика — це не лише наявність дорогого інструменту, а й розуміння стандартів (Cat5e/6/7) та специфіки передачі сигналу. Правильно обраний тестер стане вашим надійним союзником, що заощадить години часу та збереже репутацію експерта в очах замовника.
