Точність нівеліра: як перевірити та відкалібрувати прилад у польових умовах

Нівелір — це один із ключових інструментів у роботі геодезиста, будівельника чи монтажника. Його головне завдання — визначення різниці висот між точками місцевості, прокладання горизонтальних площин і передача відміток. Здавалося б, невелика деталь — кілька міліметрів похибки — але саме ці міліметри можуть обернутися серйозними проблемами: перекошеним фундаментом, нерівною кладкою або деформацією перекриття.

Точність нівеліра — це не лише питання технічної досконалості, а й безпеки будівельного процесу. Будь-який удар, падіння чи навіть перевезення приладу на будівельному транспорті може порушити його внутрішню юстировку (налаштування). Тому регулярна перевірка і калібрування приладу — це така ж необхідна процедура, як профілактика інструментів або контроль міцності матеріалів.

У цій статті ми розглянемо, як перевірити точність нівеліра в польових умовах без спеціальної лабораторії: від методу подвійного нівелювання до перевірки компенсатора і круглого рівня. Також поділимось практичними порадами, як доглядати за приладом, щоб він служив довго і точно.

Основи точності нівелювання

Перш ніж переходити до перевірки, важливо розуміти, від чого саме залежить точність нівеліра. Цей прилад, незалежно від типу — оптичний, цифровий чи лазерний — працює за принципом побудови горизонтальної площини, відносно якої визначаються різниці висот між точками.

Візирна вісь

Візирна вісь — це уявна лінія, по якій проходить промінь зорової труби або лазерного діода. Вона має бути ідеально горизонтальною при приведенні приладу в робоче положення. Якщо вісь нахилена навіть на долі градуса, вимірювання стають неточними — похибка зростає пропорційно до відстані між точками спостереження.

Компенсатор

Компенсатор — це механізм, що автоматично вирівнює візирну вісь приладу. У ньому часто використовують маятникову або магнітну систему стабілізації. Якщо компенсатор «підклинює», «зависає» або реагує із запізненням, то результати нівелювання будуть ненадійними. Такі симптоми — сигнал до перевірки або калібрування.

Круглий рівень

Цей невеликий елемент допомагає оператору встановити нівелір строго горизонтально перед початком роботи. Нехтування навіть мінімальним відхиленням у бульбашці рівня призводить до спотворень у вимірюванні.

Вплив зовнішніх факторів

Погодні умови (спека, холод, вітер), вібрації від техніки, неправильне встановлення штатива або розхитані ніжки можуть вносити додаткову похибку. Щоб уникнути цього, необхідно:

• ставити прилад на стійку, тверду основу;

• використовувати штатив із надійним фіксатором;

• уникати прямих сонячних променів на оптику;

• після роботи очищати прилад від пилу та вологи.

Розуміння цих принципів допоможе вам правильно оцінити стан приладу та вчасно помітити його розбалансування, перш ніж воно вплине на результати.

Як перевірити точність нівеліра: методика подвійного нівелювання

Одним із найнадійніших способів перевірки точності є метод подвійного нівелювання. Він не потребує спеціального стенду — лише рівна ділянка місцевості, дві рейки та трохи терпіння.

Принцип методу

Суть полягає в тому, щоб двічі виміряти різницю висот між двома точками — спочатку з положення посередині між ними, а потім з боку однієї з точок. Якщо прилад працює правильно, різниця між результатами не повинна перевищувати допустимі відхилення (наприклад, 1 мм на 10 м).

Підготовка ділянки

1. Виберіть рівну поверхню довжиною 30–40 метрів.

2. Встановіть дві нівелірні рейки — рейка А та рейка В — на протилежних кінцях відрізка.

3. Посередині між ними розташуйте нівелір на штативі, перевірте положення круглого рівня.

Етап 1. Вимірювання з середини

1. Наведіться на рейку А і запишіть показ.

2. Потім наведіться на рейку В і також запишіть показ.

3. Різниця між цими двома значеннями — це різниця висот (Δh₁).

Етап 2. Вимірювання з боку рейки

1. Переставте нівелір на відстань близько 2 метрів від рейки А.

2. Повторіть вимірювання обох рейок у тій же послідовності.

3. Отримайте нову різницю висот (Δh₂).

Етап 3. Розрахунок похибки

Порівняйте обидва результати:

Δ = |Δh₁ − Δh₂|

Якщо різниця не перевищує допустиму похибку (наприклад, ≤ 2 мм на 20 м), прилад вважається точним. Якщо ж різниця більша — потрібне калібрування або регулювання.

Практичний приклад

При нівелюванні відстанню 30 метрів отримано:

• Δh₁ = 0,465 м

• Δh₂ = 0,468 м

Похибка: Δ = 0,003 м (3 мм).
Це перевищує допустиме значення, отже, необхідно перевірити горизонтальність візирної осі та компенсатор.

Такий метод дозволяє виявити навіть мінімальні відхилення без складних пристроїв і часто використовується як польова експрес-перевірка перед щоденною роботою на об’єкті.

Перевірка вузлів приладу

Навіть якщо метод подвійного нівелювання показав незначне відхилення, важливо з’ясувати, який саме вузол приладу дає похибку. Найчастіше це візирна вісь, компенсатор або круглий рівень. Кожен із них має свої ознаки несправності й перевіряється окремо.

Горизонтальність візирної осі

Візирна вісь має бути паралельною горизонтальній площині, яку задає прилад після вирівнювання. Якщо вісь нахилена, похибка буде зростати з відстанню до рейки.

Як перевірити:

1. Встановіть нівелір на рівній поверхні між двома рейками (30–40 м).

2. Виконайте вимірювання обох рейок і знайдіть різницю висот (як у методі подвійного нівелювання).

3. Потім переставте нівелір ближче до однієї рейки — не змінюючи положення рейок.

4. Якщо отримане значення різниться більш ніж на 2–3 мм (на 30 м бази) — вісь нахилена.

Рішення: зазвичай потрібне регулювання гвинтів візирної системи або юстування в сервісному центрі.

Стан компенсатора

Компенсатор автоматично вирівнює промінь при невеликому нахилі приладу (до 10–15 кутових хвилин). Його несправність одразу помітна досвідченому оператору:

• мітка “плаває” або рухається після фіксації;

• при легкому постукуванні корпусу зображення різко зміщується;

• при повторному наведенні значення не збігаються.

Як перевірити компенсатор:

1. Наведіться на рейку та зафіксуйте показ.

2. Трохи нахиліть нівелір за допомогою підйомного гвинта.

3. Якщо компенсатор справний — промінь швидко повернеться до попереднього положення.

4. Якщо затримується або зупиняється не на тому ж рівні — компенсатор розбалансований.

Круглий рівень

Круглий рівень — найпростіший, але важливий елемент контролю. Його зсув часто є причиною помилок навіть у справному приладі.

Перевірка:

1. Встановіть нівелір так, щоб бульбашка була точно по центру.

2. Обережно поверніть прилад на 180°.

3. Якщо бульбашка залишилася на місці — рівень відрегульований правильно.

4. Якщо змістилася — слід підкоригувати гвинти регулювання круглого рівня.

Регулярна перевірка цих вузлів дозволяє швидко виявити дрібні дефекти ще до того, як вони вплинуть на вимірювання. Для будівельника чи геодезиста це — гарантія точності, а отже, і безпечного результату на об’єкті.

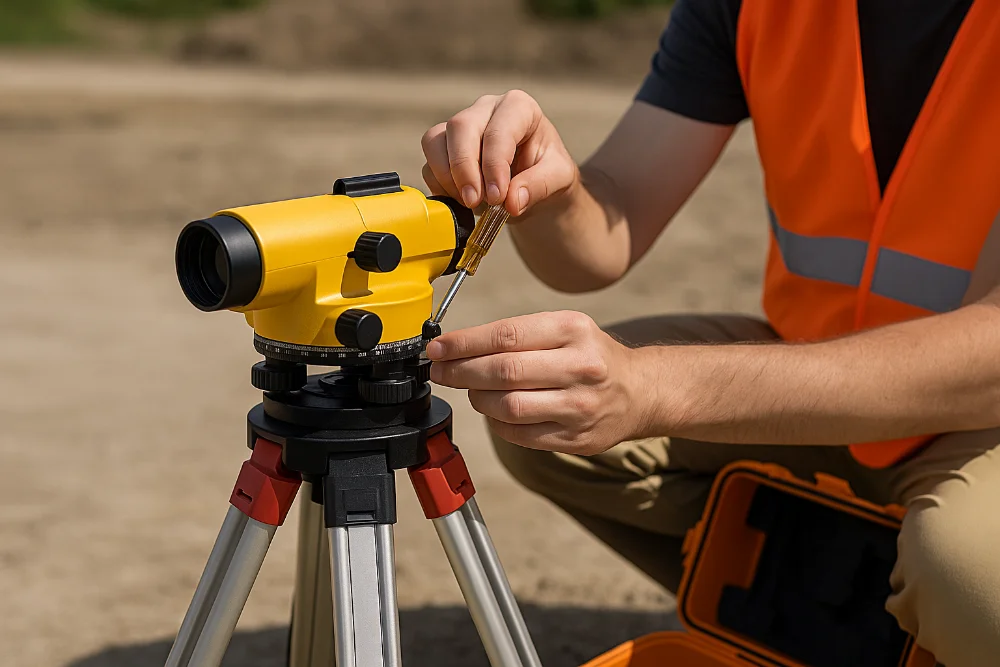

Калібрування оптичних та лазерних нівелірів

Калібрування — це процес точного налаштування нівеліра, щоб його вимірювальна вісь відповідала істинному горизонту. На відміну від перевірки, калібрування передбачає регулювання гвинтів юстування і вимагає максимальної уважності. Залежно від типу приладу процедура має свої особливості.

Оптичний нівелір

У польових умовах калібрування оптичного нівеліра можна виконати самостійно, якщо прилад має доступ до юстувальних гвинтів.

Необхідне обладнання:

• дві нівелірні рейки;

• штатив із фіксованими ніжками;

• викрутка або шестигранник (для юстування);

• маркер чи блокнот для записів.

Покрокова інструкція:

1. Виконайте метод подвійного нівелювання, щоб визначити фактичну похибку.

2. Якщо різниця перевищує 2–3 мм на 30 м, знайдіть гвинти юстування сітки ниток.

3. Наведіться на рейку і, спостерігаючи через окуляр, обережно обертайте гвинти, доки горизонтальна нитка не покаже середнє значення між двома вимірюваннями.

4. Повторіть вимірювання для контролю — різниця повинна зменшитись до мінімуму.

Типові ознаки розбалансування оптичного нівеліра:

• нечітке або «плаваюче» зображення;

• мітка не повертається на ту ж відмітку після перенацілювання;

• різниця між подвійними вимірами зростає з відстанню.

Лазерний нівелір

Калібрування лазерного приладу відрізняється, але логіка схожа — перевіряється, чи утворює промінь ідеальну горизонтальну лінію.

Перевірка та налаштування:

1. Встановіть нівелір на штатив за 5–10 см від стіни.

2. Увімкніть горизонтальний промінь і зробіть позначку на стіні на рівні лазера.

3. Поверніть прилад на 180° і зробіть другу позначку.

4. Виміряйте різницю між двома мітками — якщо вона перевищує допустиме відхилення (1 мм на 10 м або 2 мм на 20 м), потрібно калібрування.

5. Використайте регулювальні гвинти під корпусом або зверніться в сервіс, якщо прилад має закритий доступ.

Таблиця допустимих відхилень

Калібрування не лише забезпечує точність, а й продовжує термін служби приладу. Якщо ви помітили нестабільність показів, краще виконати профілактичну перевірку, ніж втратити робочий день через похибку в розмітці.

Додаткове обладнання та догляд за нівеліром

Надійна робота нівеліра залежить не лише від точності його юстування, а й від умов експлуатації, догляду та правильного підбору допоміжних аксесуарів. Часто саме неякісний штатив чи брудна оптика стають джерелом похибок, які помилково приписують приладу.

Корисне обладнання

• Штативи. Використовуйте штативи з алюмінієвими або дерев’яними ніжками — вони стійкі до вібрацій і температурних деформацій. Обов’язково перевіряйте затискачі: навіть невеликий люфт може викликати нахил осі приладу.

• Нівелірні рейки. Для польових робіт оптимальні алюмінієві рейки з чіткою міліметровою шкалою. Зберігайте їх у футлярах, щоб уникнути вигину.

• Захисні футляри. Служать не лише для зручного транспортування, а й захищають прилад від пилу, ударів і вологи.

• Калібрувальні набори. Містять інструменти для перевірки осей, тестові лінійки та юстувальні гвинти. Корисні для експрес-контролю в польових умовах.

• Серветки для оптики. Використовуйте лише м’які безворсові серветки або спеціальні набори для лінз. Не допускайте контакту скла з піском або металевими предметами.

Правила транспортування

1. Завжди вимикайте компенсатор (якщо передбачено виробником) перед переміщенням.

2. Переносьте прилад у штатному футлярі, розташовуючи його горизонтально.

3. Не допускайте трясіння або різких ударів — внутрішні елементи легко розбалансовуються.

4. Якщо прилад потрапив під дощ, обов’язково просушіть його перед зберіганням.

Зберігання і догляд

• Тримайте нівелір у сухому, провітрюваному місці з температурою від +5 до +40 °C.

• У вологих умовах додавайте силікагель або інші вологопоглиначі у футляр.

• Не залишайте прилад на сонці або поблизу джерел тепла — перегрів може пошкодити компенсатор.

• Раз на сезон виконуйте профілактичну перевірку навіть без ознак несправності.

Регулярне очищення, контроль затискачів і акуратне транспортування допоможуть уникнути потреби в дорогому ремонті. Як і будь-який точний інструмент, нівелір «любить порядок» — і віддячить вам стабільною точністю вимірювань у будь-яких умовах.

Стабільність вимірювань — запорука професійного результату

Перевірка нівеліра — це не просто формальна процедура перед роботою. Вона є гарантією точності, безпеки й професійної відповідальності. Будь-яка будівельна конструкція починається з вимірювань, а кожна неточність у нівелюванні обертається матеріальними втратами, перекосами або порушенням геометрії споруди.

Регулярна калібровка — це своєрідне технічне страхування. Вона дозволяє впевнено працювати на будь-якому об’єкті — від дрібних приватних забудов до складних промислових споруд. Кваліфікований спеціаліст завжди знає: якщо прилад відрегульований, то результат буде точним, незалежно від умов.

Не забувайте: нівелір — це не просто оптика чи лазер, а ваш інструмент точності. Дбайливе ставлення, грамотне транспортування, своєчасна перевірка та правильне зберігання продовжують його ресурс і забезпечують спокій за результат вашої роботи.

Тому зробіть звичкою перевіряти свій нівелір перед кожним виїздом у поле. Це кілька хвилин, які можуть зекономити години виправлень і сотні метрів неточних вимірів. Точність — це не лише характеристика приладу, а й ознака справжнього професіонала.
