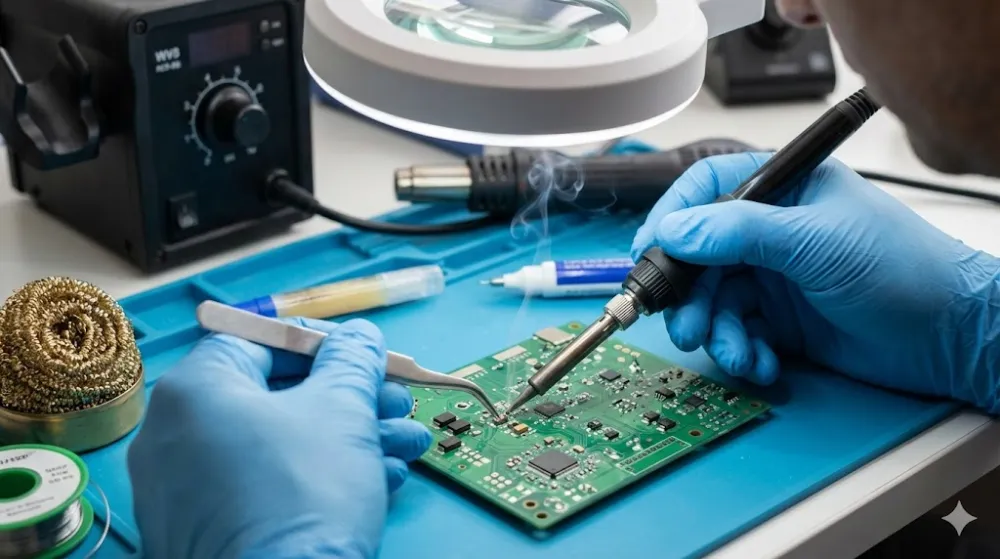

Електроніка невпинно зменшується у розмірах, і часи, коли більшість пристроїв збиралися на великих компонентах із довгими виводами, поступово відходять у минуле. Сьогодні навіть у аматорських конструкціях все частіше зустрічаються мініатюрні деталі, що монтуються безпосередньо на поверхню друкованої плати. Розуміння того, як паяти SMD-компоненти, стає базовою навичкою для кожного, хто займається ремонтом чи розробкою сучасних гаджетів. Це не складніше за класичний монтаж, але потребує іншої логіки, специфічного інструментарію та більшої концентрації уваги.
У цій статті ми розберемося в тонкощах роботи з поверхневим монтажем, розглянемо необхідний набір інструментів та навчимося обирати правильну техніку пайки залежно від типу деталі.
Суть технології: чим SMD відрізняється від THT-монтажу
Традиційний монтаж у отвори (Through-Hole Technology, або THT) передбачає, що виводи компонентів проходять крізь плату і запаюються з протилежного боку. Натомість SMD (Surface Mount Device) — це пристрої, які «лежать» на мідних контактних майданчиках (падах) і фіксуються на тій самій стороні, де розташовані самі деталі.
Основні відмінності, які впливають на процес роботи:
Габарити: SMD-компоненти можуть бути розміром з макове зернятко (наприклад, типорозміри 0402 або 0201), що робить роботу неозброєним оком майже неможливою.
Відсутність отворів: Це дозволяє робити плати компактнішими та двосторонніми, але вимагає точного позиціонування деталі перед пайкою.
Щільність компонування: Деталі розташовані дуже близько одна до одної, тому ризик випадково «здути» сусідній елемент або створити перемичку припоєм значно вищий.
Перехід на поверхневий монтаж дозволяє значно знизити паразитарну індуктивність та ємність з’єднань, що критично важливо для високочастотних схем. Проте для майстра це означає перегляд звичних методів роботи: замість великого паяльника з товстим жалом на перший план виходять термофени, паяльні пасти та прецизійні пінцети.
✨ Лайфхак
Якщо ви тільки вчитеся працювати з SMD, почніть із компонентів типорозміру 1206 або 0805. Вони достатньо великі, щоб їх можна було комфортно паяти звичайним паяльником із тонким жалом без використання мікроскопа.
Необхідне обладнання: арсенал майстра
Успіх у роботі з SMD на 70% залежить від правильно підібраного інструментарію. Оскільки компоненти мають малу площу контакту та високу чутливість до перегріву, стандартний «союзний» паяльник із масивним мідним жалом тут не підійде.
Паяльні станції та термофени
Для професійної роботи найкраще підходять паяльні станції з можливістю точного регулювання температури (наприклад, брендів Hakko, Weller або більш доступних Quick та Atten).
Контактна станція: Повинна підтримувати змінні жала. Для SMD ідеальними є типи «мікрохвиля» (для пайки багатьох виводів одночасно) або тонкий «конус».
Термоповітряна станція (фен): Незамінна для демонтажу та пайки мікросхем у корпусах QFN, BGA або дрібних резисторів. Фен дозволяє рівномірно прогріти всі контакти одночасно.
Допоміжна оптика, пінцети та тримачі плат
Оскільки розміри деталей часто не перевищують 1-2 мм, контроль процесу потребує візуального збільшення.
Оптика: Оптичні бінокулярні мікроскопи — золотий стандарт, але для початку підійдуть і якісні настільні лупи з LED-підсвіткою або цифрові USB-мікроскопи.
Пінцети: Вам знадобляться щонайменше два типи — прямий та вигнутий. Важливо, щоб вони були антимагнітними та мали тонкі, ідеально зведені кінчики.
Тримачі («третя рука»): Фіксація плати критично важлива. Використовуйте важкі металеві тримачі, які не дозволять текстоліту ковзати по столу під час маніпуляцій.
Антистатичний захист та організація робочого місця
Сучасні напівпровідники дуже чутливі до статичної електрики (ESD). Антистатичний килимок та браслет — це не розкіш, а вимога безпеки, що запобігає «пробою» дорогих мікросхем. Також не забувайте про здоров’я: витяжка для диму (поглинач флюсу) має бути обов’язковим елементом робочого місця, щоб пари каніфолі та хімічних добавок не потрапляли в легені.
📝 Порада
Для захисту пластикових роз’ємів та сусідніх чутливих елементів під час роботи феном завжди використовуйте термоскотч (каптонову стрічку). Вона витримує температуру до 250–300°C і надійно екранує ділянки, які не мають піддаватися нагріву.
Як паяти SMD-компоненти: вибір правильної методики
Робота з поверхневим монтажем вимагає іншого підходу до маніпуляцій, ніж звичне «вставив у отвір і загнув ніжки». Головне завдання — надійно зафіксувати деталь і забезпечити якісний електричний контакт без перегріву. Розглянемо основні сценарії того, як паяти SMD-компоненти на практиці.
Класична контактна пайка паяльником
Цей метод найкраще підходить для дискретних компонентів: резисторів, конденсаторів, діодів та транзисторів у корпусах типу SOT-23.
Лудіння одного майданчика: Нанесіть трохи припою на один із контактних майданчиків на платі.
Фіксація: Пінцетом піднесіть компонент до майданчика, одночасно прогріваючи припій паяльником. Як тільки припій розплавиться, «втопіть» вивід компонента в нього та приберіть жало.
Фінальна пайка: Після того як перший контакт застиг і зафіксував деталь, запаяйте всі інші виводи, додаючи невелику кількість свіжого припою.
Термоповітряний метод (робота з феном)
Метод незамінний для мікросхем з великою кількістю виводів та дрібних елементів, розташованих групами.
Паяльна паста: Нанесіть невелику кількість паяльної пасти на всі контактні майданчики.
Позиціонування: Розставте компоненти пінцетом на пасту. Вона має клейку текстуру, тому деталі не будуть зсуватися.
Нагрів: Виставте на фені температуру (зазвичай 280–320°C залежно від припою) і помірний потік повітря. Тримайте сопло вертикально над зоною пайки, здійснюючи плавні кругові рухи.
Ефект поверхневого натягу: Ви побачите «магію» — як тільки паста розплавиться, сили поверхневого натягу самі вирівняють компонент точно по центру майданчиків.
Метод «протягування» припою для багатовивідних мікросхем
Якщо вам потрібно запаяти мікросхему в корпусі QFP або SOIC (з ніжками по боках), метод «протягування» (або «мікрохвиля») заощадить купу часу.
Рясно змастіть ніжки мікросхеми та майданчики якісним гелеподібним флюсом.
Зафіксуйте два протилежні кутові виводи.
Наберіть на жало типу «мікрохвиля» (з невеликим заглибленням на кінці) краплю припою.
Плавно проведіть жалом вздовж ряду ніжок. Завдяки флюсу припій самостійно розподілиться по контактах, не створюючи перемичок між ними.
✨ Лайфхак
Якщо під час пайки мікросхеми все ж виник місток (коротке замикання) між ніжками, не намагайтеся «зішкребти» його паяльником. Використовуйте мідне обплетення (десольдер): прикладіть його до містка, прогрійте зверху жалом, і зайвий припій миттєво всотається в мідну сітку.
Витратні матеріали: флюс — це половина успіху
У світі SMD-монтажу припій відіграє роль «цементу», а флюс — роль «магії», яка змушує цей цемент лягати саме туди, куди потрібно. Без якісних витратних матеріалів навіть із дорогою паяльною станцією результат буде незадовільним.
1. Флюси (Flux):
Для поверхневого монтажу категорично не підходить звичайна соснова каніфоль. Вона залишає нагар і її важко видалити з-під дрібних корпусів.
Гелеподібні флюси (Flux-gel): Найкращий вибір. Вони тримають форму, не розтікаються завчасно і забезпечують відмінне змочування. Популярні бренди серед професіоналів — Amtech (наприклад, NC-559) або Martin.
Безвідмивні (No-Clean): Після пайки залишають мінімум безпечних залишків, що не проводять струм. Проте в професійному ремонті навіть їх рекомендується змивати.
2. Припої та паяльні пасти:
Припій у дроті: Для SMD використовуйте тонкий дріт (0.3–0.5 мм) із вмістом флюсу. Сплав ПОС-61 (60/40) залишається класикою завдяки низькій температурі плавлення та гарному блиску.
Паяльна паста: Це суміш мікроскопічних кульок припою та флюсу. Незамінна для роботи з феном. Бренди типу Mechanic або SolderPlus пропонують пасти з різною зернистістю.
3. Засоби для очищення:
Залишки флюсу з часом можуть абсорбувати вологу та спричиняти корозію або витоки струму. Ізопропіловий спирт або спеціальні суміші («Універсальний очищувач») у поєднанні з антистатичною щіткою — обов’язковий фінальний етап.
🎯 Цікавий факт
Перехід світової промисловості на безсвинцеві припої (директива RoHS) значно ускладнив життя майстрам. Такі припої мають вищу температуру плавлення і гіршу плинність, що робить питання того, як паяти SMD-компоненти якісно, ще більш актуальним для тих, хто звик до «слухняного» свинцю.
📝 Порада
Завжди перевіряйте термін придатності паяльної пасти. Якщо вона розшарувалася або підсохла, її властивості різко погіршуються. Зберігайте пасту в холодильнику (але не поруч із продуктами!), щоб подовжити її «життя».
Таблиця відповідності інструментів та типів компонентів
Щоб не помилитися з вибором технології, скористайтеся цим коротким довідником:
Тип компонента | Приклади корпусів | Рекомендований інструмент | Основна техніка |
Пасивні елементи | 0603, 0805, 1206 | Паяльник (тонке жало) | Контактна пайка (почергова) |
Дрібні транзистори | SOT-23, SOT-89 | Паяльник або фен | Пайка на попередньо залуджений майданчик |
Мікросхеми (ніжки збоку) | SOIC, TQFP | Паяльник («мікрохвиля») | Метод «протягування» припою |
Мікросхеми (ніжки знизу) | QFN, DFN | Термофен + паяльна паста | Нагрів гарячим повітрям |
Матричні компоненти | BGA | Фен + нижній підігрів | Реболінг та посадка за термопрофілем |
Аналіз типових помилок: як не зіпсувати плату
Навіть знаючи теорію про те, як паяти SMD-компоненти, на практиці початківці часто припускаються помилок, які можуть призвести до виходу обладнання з ладу. Більшість проблем пов’язані з порушенням температурного режиму або надлишком матеріалів.
Перегрів компонентів та майданчиків: Якщо тримати жало паяльника занадто довго (понад 3–5 секунд на одному контакті), мідний майданчик може відшаруватися від текстоліту. Самі компоненти, особливо напівпровідники та пластикові роз’єми, також мають ліміт термічної стійкості.
Утворення містків (Short circuits): Зайва кількість припою створює перемички між сусідніми виводами мікросхем. Це найпоширеніша причина короткого замикання.
«Суха» або холодна пайка: Виникає при недостатній температурі або нестачі флюсу. Таке з’єднання виглядає матовим, зернистим і не забезпечує надійного електричного контакту. З часом воно може зруйнуватися від вібрації чи перепаду температур.
Ефект «надгробного каменю» (Tombstoning): Часто трапляється при пайці феном дрібних резисторів. Через нерівномірне нанесення пасти або різний прогрів один кінець деталі піднімається вертикально, втрачаючи контакт з платою.
Для мінімізації ризиків важливо пам'ятати про правило «менше — це більше». У випадку з SMD краще додати трохи припою пізніше, ніж намагатися прибрати величезну краплю з густонаселеної ділянки плати.
📝 Порада:
Якщо після пайки ви помітили мікротріщини в припої, не намагайтеся просто додати більше олова. Повністю видаліть старий припій обплетенням, нанесіть свіжий флюс і запаяйте контакт заново. Це гарантує довговічність з'єднання.
Практичні лайфхаки для роботи з дрібними деталями
Працюючи з елементами, розмір яких не перевищує міліметра, важливо мати не лише гострий зір, а й перевірені методики маніпуляцій. Розуміння того, як паяти SMD-компоненти максимально точно, приходить із досвідом, але ці поради допоможуть уникнути зайвої метушні на робочому столі:
Позиціонування за допомогою голки: Якщо пінцет здається занадто масивним для коригування положення дрібних деталей (наприклад, типорозміру 0402), використовуйте тонку швейну голку або медичну канюлю. Ними легко «підштовхнути» елемент у потрібний бік безпосередньо під час прогріву феном.
Маркування полярності: Перед початком монтажу завжди перевіряйте маркування діодів та електролітичних конденсаторів. На платах SMD катод зазвичай позначається лінією, але іноді маркування на корпусі може бути нетиповим. Краще витратити хвилину на перевірку мультиметром у режимі прозвонки, ніж потім демонтувати деталь із зібраного пристрою.
Використання трафаретів (Stencils): Якщо вам потрібно запаяти серію однакових плат, використання сталевого або пластикового трафарету під конкретний проект зекономить години роботи. Ви просто наносите пасту шпателем через отвори, і всі контактні майданчики отримують ідеальну та однакову порцію припою.
✨ Лайфхак
Якщо у вас немає вакуумного пінцета, а звичайним важко підняти деталь, можна скористатися зубочисткою, кінчик якої злегка змочений у флюсі. Флюс створить достатню силу адгезії, щоб підняти та утримати дрібний резистор, але при цьому легко «відпустить» його при контакті з пастою на платі.
Від теорії до досконалого монтажу
Пайка поверхневого монтажу — це не стільки про силу нагріву, скільки про контроль та розуміння фізичних процесів. Коли ви опановуєте навичку того, як паяти SMD-компоненти, перед вами відкриваються двері до ремонту та створення найсучаснішої електроніки — від мініатюрних датчиків до потужних обчислювальних модулів.
Головний секрет успіху полягає в балансі трьох факторів: якісної хімії (флюсу), справного інструменту та терпіння. Поверхневий монтаж прощає менше помилок, ніж традиційний, але він значно технологічніший і при певному досвіді забирає менше часу. Пам'ятайте, що кожен зіпсований резистор або відшарований майданчик — це лише етап навчання. З часом рухи стануть автоматичними, а пайка — чистою та естетичною, як на заводській лінії.
Робота з дрібними деталями вимагає зосередженості, але саме вона приносить найбільше задоволення, коли з-під вашого паяльника виходить професійно зібрана плата. Використовуйте правильні техніки, не економте на витратних матеріалах, і процес монтажу перетвориться з виклику на захопливе творче завдання.
