Автоматичний вимикач — це один із ключових елементів електробезпеки у квартирі. Його головне завдання — вчасно відключити електроживлення у випадку перевантаження або короткого замикання. Правильний вибір цього пристрою визначає не лише стабільність роботи побутової техніки, а й безпеку мешканців.
Питання як вибрати автоматичний вимикач постає перед кожним, хто робить нову проводку, оновлює стару чи додає потужні електроприлади. Часто власники квартир обмежуються порадою продавця або беруть “на око”, але такий підхід може обернутися проблемами: постійним вибиванням автомата, перегрівом кабелів чи навіть пожежонебезпекою. Саме тому важливо знати основні критерії підбору.
🛠 У цій статті ми детально розглянемо, які параметри слід враховувати при виборі автомата для квартири, які виробники зарекомендували себе найкраще, та дамо практичні поради щодо підбору обладнання для різних груп споживачів.
Основні функції автоматичного вимикача
Автоматичний вимикач — це не просто «кнопка, яка вибиває світло». Це складний пристрій, який працює за певними алгоритмами та захищає електропроводку й обладнання від небезпечних ситуацій.
Захист електропроводки від перевантаження
Кожен кабель розрахований на певний максимальний струм. Якщо в мережу одночасно підключити кілька потужних приладів (наприклад, праску, чайник і мікрохвильову піч), то струм перевищить допустиме значення для кабелю. У такому випадку автоматичний вимикач роз’єднує коло і тим самим запобігає перегріву ізоляції та можливому загорянню.
Запобігання короткому замиканню
Коротке замикання — це аварійний режим, коли фаза з’єднується із нулем без навантаження. Струм у цей момент зростає у десятки разів, і без захисту наслідки були б катастрофічними. Автоматичний вимикач миттєво реагує та відключає електроживлення, захищаючи кабель, техніку і найголовніше — людину.
Відмінність від ПЗВ та диференційного автомата
Багато хто плутає автоматичний вимикач з пристроєм захисного відключення. Автомат відключає мережу у разі перевантаження та короткого замикання, тоді як ПЗВ реагує на витік струму, тобто захищає людину від ураження електричним струмом.
Є й комбіновані пристрої — диференційні автомати, які об’єднують функції і автомата, і ПЗВ. Їх часто застосовують у сучасних квартирах, особливо для «вологих зон» — ванних кімнат чи кухонь.
📌 На практиці найкращим рішенням є використання комплекту: автоматичний вимикач + ПЗВ, або ж один дифавтомат, залежно від завдань та бюджету.
Ключові параметри вибору
Щоб автоматичний вимикач виконував свою роботу правильно, важливо врахувати кілька ключових характеристик. Саме від них залежить, чи буде прилад коректно захищати проводку і чи уникнете ви постійних «вибивань» без реальної причини.
Номінальний струм – як правильно розрахувати
Номінальний струм автомата визначає, яку максимальну силу струму він пропускає тривалий час без відключення. Підбирати його потрібно відповідно до перерізу кабелю та потужності навантаження.
Для розеткових груп зазвичай застосовують автомати на 16 А.
Для освітлення — 10 А.
Для потужної техніки (бойлер, пральна машина) — 20–25 А, залежно від кабелю.
📌 Приклад: якщо у вас мідний кабель перерізом 2,5 мм², то автомат більше ніж на 25 А ставити небезпечно — він не спрацює вчасно, і кабель може перегрітися.
Характеристика спрацювання (типи B, C, D)
Автомати мають різні криві спрацювання:
Тип B — чутливіші, підходять для освітлення та ліній з невеликими навантаженнями.
Тип C — найпоширеніші для квартир, добре працюють з більшістю побутових приладів.
Тип D — для приладів із великими пусковими струмами (наприклад, компресор кондиціонера).
Кількість полюсів для квартири
1-полюсні — для однофазних споживачів (розетки, світло).
2-полюсні — дозволяють відключати одразу фазу і нуль, часто використовуються для окремих потужних приладів.
3- та 4-полюсні — застосовуються у трифазних мережах, у квартирах зустрічаються рідко.
Виробники, яким довіряють українські електрики
На ринку багато брендів, але практика показує, що варто довіряти перевіреним виробникам:
Schneider Electric — відмінна якість, широкий асортимент.
ABB — надійність і довговічність.
Eaton та Hager — часто використовуються у професійних монтажах.
IEK — більш бюджетний варіант, підходить для простих квартирних проектів.
📊 Для зручності наведемо таблицю відповідності кабелю та автомата:
Переріз кабелю (мідь) | Максимальне навантаження | Рекомендований автомат |
|---|---|---|
1,5 мм² | до 3,5 кВт | 10 А |
2,5 мм² | до 5,5 кВт | 16–20 А |
4 мм² | до 8 кВт | 25 А |
6 мм² | до 10 кВт | 32 А |
Як вибрати автоматичний вимикач для конкретних груп споживачів
Правильний підбір автомата залежить не лише від перерізу кабелю, а й від того, які саме прилади ви плануєте підключати. У квартирі всі споживачі діляться на групи, для кожної з яких варто ставити окремий автомат. Це не тільки зручно в експлуатації, а й безпечніше.
Розетки та освітлення
Для розеткових груп найчастіше використовують автомат 16 А (тип C). Це оптимальний варіант для підключення ноутбуків, телевізорів, зарядних пристроїв, дрібної техніки.
Для освітлення достатньо автомата на 10 А. Тут навантаження незначне, тож ставити потужніший автомат немає сенсу.
Кухонна техніка та великі побутові прилади
Кухня — найбільш «енергоємне» приміщення у квартирі. Холодильник, мікрохвильова піч, чайник, електроплита — усе це створює серйозне навантаження.
Для пральної машини чи бойлера рекомендують ставити автомат на 20–25 А з кабелем 2,5–4 мм².
Для електроплити чи духовки може знадобитися окремий автомат на 32 А і кабель 6 мм².
Кондиціонери, бойлери, пральні машини
Прилади з двигунами та компресорами дають високий пусковий струм. Тому краще ставити автомат типу C або D, щоб уникнути помилкових спрацювань.
Наприклад, для кондиціонера на 2–3 кВт підійде автомат 16 А типу C. Для бойлера на 2 кВт — 20 А типу C.
📌 Порада: завжди виділяйте окрему лінію з власним автоматом для великих побутових приладів. Це дозволить уникнути одночасного перевантаження розеткової групи.
Додаткове обладнання, яке варто врахувати
Автоматичний вимикач — лише одна складова системи електрозахисту. Щоб електропроводка працювала безпечно та довго, важливо правильно підібрати й інші елементи.
Розподільчі щитки та правильне компонування

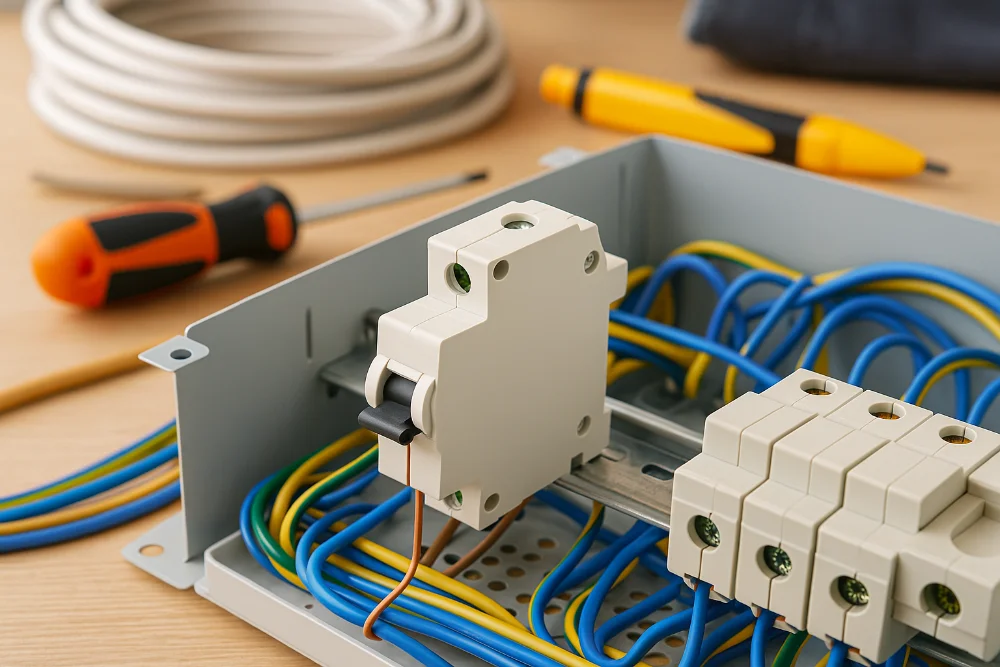

Усі автомати встановлюються в розподільчий щиток. Він має бути достатнього розміру, щоб у нього вмістилися не лише автомати, а й ПЗВ, клемники, шини заземлення. Варто одразу брати щиток із запасом місця на майбутнє — наприклад, на 20–24 модулі, навіть якщо зараз потрібно лише 12.
![Розподільчий щит 8 модулів пластик 201х202х120мм навісний прозорі двері [1101061] ECH8G ETI](/_ipx/f_webp&q_80&fit_cover&h_140/content/goods/images/big_tile/334362518.jpg)
ПЗВ та диференційні автомати – додатковий рівень безпеки
ПЗВ (пристрій захисного відключення) відключає живлення при витоку струму, наприклад, якщо вода потрапила на провід або людина доторкнулася до оголеного контакту.
Диференційний автомат поєднує функції автомата та ПЗВ, тому займає менше місця у щитку.
Для ванної кімнати, кухні чи пральної машини використання ПЗВ або дифавтомата — обов’язкова умова безпеки.
Які кабелі та витратні матеріали обрати
Надійність роботи автомата напряму залежить від якості кабелю. Для квартирної проводки рекомендують мідний кабель з подвійною ізоляцією (типу ВВГнг-LS).
Не менш важливі й витратні матеріали:
клемники для зручного підключення;
DIN-рейки для монтажу автоматів;
маркери для підпису ліній — допоможуть швидко зорієнтуватися в майбутньому.
Інструменти для монтажу та перевірки
Крім самого обладнання, знадобляться інструменти:
індикатор напруги для перевірки відсутності струму перед роботою;
викрутки з ізоляцією;
прес-кліщі для наконечників — щоб кабельне з’єднання було надійним.
📌 Важливо: ніколи не економте на базових засобах захисту. Правильно підібрані автомати, ПЗВ та якісні кабелі забезпечать стабільну роботу всієї електромережі.
Таблиця орієнтовного підбору автоматів для квартири
Щоб легше зорієнтуватися у виборі, варто користуватися готовими схемами й таблицями. Вони допомагають швидко визначити, який автоматичний вимикач підійде для конкретної групи споживачів.
Група споживачів | Орієнтовна потужність | Рекомендований автомат | Тип кабелю (мідь) |
|---|---|---|---|
Освітлення | до 2 кВт | 10 А (тип B або C) | 1,5 мм² |
Розетки у кімнатах | до 3,5 кВт | 16 А (тип C) | 2,5 мм² |
Кухонні розетки | до 5 кВт | 20 А (тип C) | 2,5–4 мм² |
Пральна машина / бойлер | 2–3 кВт | 20–25 А (тип C) | 2,5–4 мм² |
Кондиціонер | 2–3 кВт | 16 А (тип C або D) | 2,5 мм² |
Електроплита / духова шафа | 6–7 кВт | 32 А (тип C) | 6 мм² |
💡 Приклад використання
Якщо ви плануєте встановити бойлер потужністю 2,5 кВт, то знадобиться кабель 3×2,5 мм² та автомат на 20 А типу C. Для освітлення всієї квартири достатньо одного автомата 10 А із кабелем 1,5 мм².
📌 Порада: краще ділити споживачів на кілька груп із власними автоматами, ніж підключати все через один. Це зручно і в експлуатації, і при ремонті.
Корисні поради від практиків
Уникнення типових помилок
Найпоширеніша помилка — це підбір автомата під прилади, а не під кабель. Автомат завжди має відповідати пропускній здатності проводу. Якщо ж встановити пристрій із занадто великим номіналом, кабель може перегрітися і вийти з ладу, не отримавши вчасного захисту.
Ще одна порада — не об’єднувати освітлення та розетки на одному автоматі. У разі аварії це залишить квартиру повністю без електрики. Краще розділяти ці групи для зручності й безпеки.
На що звернути увагу при покупці
При виборі автоматів варто орієнтуватися на перевірені магазини й офіційних постачальників. Підробки трапляються доволі часто, особливо серед відомих брендів. Надто низька ціна може бути сигналом того, що пристрій не оригінальний.
Корпус справжнього автомата має бути цілим, із чітким маркуванням номіналу, типу спрацювання та назви виробника. Це гарантує відповідність технічним характеристикам.
Чому оригінальні автомати важливі
Оригінальний автоматичний вимикач проходить заводські випробування, а його робочі параметри відповідають заявленим. У критичній ситуації він відключить електроживлення саме тоді, коли це необхідно. Підробки ж можуть не спрацювати і призвести до аварійних наслідків.
Лайфхак для майбутнього
Якщо робите новий ремонт, подбайте про запас у розподільчому щитку. Вільні місця для додаткових автоматів дозволять легко підключити нові прилади у майбутньому — наприклад, кондиціонер чи зарядну станцію для електромобіля — без необхідності переробляти всю проводку.
Що варто запам’ятати
Автоматичний вимикач у квартирі виконує ключову роль у системі електробезпеки. Саме він контролює роботу мережі, захищає кабелі від перегріву, запобігає коротким замиканням і гарантує безпечне користування побутовою технікою. Вибір цього пристрою має базуватися не на здогадках, а на чітких технічних параметрах — перерізі кабелю, типі навантаження та необхідному номіналі.
Правильне рішення — розділяти споживачів на окремі групи та ставити для них відповідні автомати. Це робить систему більш надійною та зручною в експлуатації. Важливо також пам’ятати про супутні елементи: якісні кабелі, розподільчі щитки, ПЗВ чи диференційні автомати, а також інструменти для перевірки та монтажу.
Не менш значущим є вибір виробника. Оригінальні автомати відомих брендів мають стабільні характеристики й працюють саме так, як заявлено. Дешева підробка може не спрацювати у критичний момент, а це вже питання безпеки родини та майна.
Отже, автоматичний вимикач — це невеликий за розміром, але надзвичайно важливий елемент, від якого залежить спокій у вашій оселі. Варто витратити трохи більше часу та уваги на його правильний підбір, аби забезпечити надійний захист і довговічну роботу електропроводки.
