Питання стабільності напруги хвилює все більше власників квартир і приватних будинків. Побутові прилади стають чутливішими, навантаження на мережу зростає, а стрибки та просадки напруги — звична проблема в багатьох регіонах. Тому важливо розуміти, які пристрої можуть убезпечити техніку, й чим відрізняються між собою реле та стабілізатор. Щоб читачу легше орієнтуватися у виборі, у статті буде пояснено принципи роботи цих пристроїв, наведено приклади їх використання та поради щодо правильного підбору обладнання.
Основи електрозахисту в побуті
Чому напруга в мережі нестабільна
Нестабільність напруги — це наслідок одночасної дії кількох факторів. Найпоширеніші серед них — зношеність ліній електропередач, нерівномірне навантаження на мережу, аварії та перепади у пікові години. У приватному секторі просадки часто виникають через слабкі трансформаторні підстанції або значну відстань до них. У багатоповерхівках типова причина — перевантаження стояків, особливо взимку, коли працює багато електрообігрівачів.
Які прилади страждають від стрибків і просадок
Побутова техніка по-різному реагує на нестабільність. Найчутливіші: холодильники, кондиціонери, пральні машини, бойлери, комп’ютери та телевізори. Вони мають електронні плати, компресори або двигуни, які можуть виходити з ладу при різких скачках. Комп’ютерна техніка особливо чутлива до імпульсних перенапруг, які здатні «спалити» блок живлення чи материнську плату.
Комплексний підхід: реле, стабілізатори, автоматичні вимикачі, УЗО та фільтри
Щоб забезпечити повний захист мережі, одного пристрою зазвичай недостатньо. У системах електрозахисту застосовують цілий комплекс рішень:
Реле напруги — для миттєвого відключення живлення при небезпечних значеннях.
Стабілізатори — для вирівнювання напруги та підтримання її у безпечному діапазоні.
Автоматичні вимикачі — захищають від короткого замикання та перевантаження.
УЗО — від струмів витоку та ураження електричним струмом.
Мережеві фільтри — додатковий захист від імпульсних перенапруг та електричних шумів.
Разом ці пристрої формують комплексну систему, яка мінімізує ризики пошкодження техніки в будь-якій ситуації — від коротких імпульсних стрибків до тривалих просадок.
Реле напруги: завдання та принцип роботи
Як працює реле
Реле напруги — це компактний пристрій, що контролює параметри електромережі в реальному часі. Воно постійно вимірює значення напруги й порівнює їх із допустимими межами. Якщо показники виходять за норму — наприклад, у мережі виникає стрибок до 260–280 В або просадка нижче 160–170 В — реле миттєво роз’єднує ланцюг і знеструмлює підключені пристрої.
Після нормалізації напруги воно автоматично подає живлення назад, витримавши невелику затримку, щоб уникнути повторних стрибків.
Які типи реле застосовують у квартирі та приватному будинку
Найпоширеніші види:
Однофазні реле — використовуються у квартирах та більшості приватних будинків.
Трифазні реле — встановлюються там, де є трифазне живлення (майстерні, будинки з потужною технікою, насосні станції).
Реле для окремих приладів — наприклад, для холодильника чи кондиціонера.
Щитові реле — монтуються у розподільчому щитку й захищають усю групу або весь будинок.
Відомі бренди на ринку: Zubr, Digitop, PF-451, які пропонують моделі з різними функціями та діапазонами налаштувань.
Переваги й обмеження реле напруги
Переваги:
дуже швидка реакція — зазвичай 20–40 мс;
доступна ціна;
компактність та простий монтаж;
ефективний захист від критичних стрибків і провалів.
Обмеження:
реле не стабілізує напругу — воно лише вимикає живлення;
при часто нестабільній мережі можуть бути регулярні відключення;
не підходить для регіонів із постійно заниженою або підвищеною напругою.
Типові побутові ситуації, коли реле — найкраще рішення
У приватному секторі ввечері напруга падає до 150–160 В через перевантаження лінії. Реле вимикає живлення й не допускає роботи компресора холодильника в аварійному режимі. Після ремонту на підстанції у мережі з'являються короткі стрибки до 260 В — реле миттєво від’єднує квартиру. На дачах із нестабільними лініями реле захищає електроніку від імпульсних перенапруг, які часто виникають через стару проводку.
Стабілізатор напруги: функції та можливості
Принцип роботи стабілізатора
Стабілізатор — це пристрій, який не просто реагує на зміну параметрів мережі, а активно вирівнює напругу до безпечного рівня.
Він «підтягує» занизьку напругу до норми або «обрізає» завищену, забезпечуючи на виході стабільні 220–230 В.
Стабілізація відбувається за допомогою електронних схем, автотрансформаторів, тиристорних або релейних ключів — залежно від типу пристрою.
На відміну від реле, стабілізатор не вимикає живлення за будь-якої нестабільності, а намагається компенсувати її. Це дозволяє техніці працювати плавно й без ризику для внутрішніх компонентів.
Види стабілізаторів і їхні особливості
Основні типи, які застосовують у побуті:
Релейні стабілізатори
Швидкі, доступні, з широким діапазоном компенсації. Підходять для квартир і приватних будинків.Тиристорні (симісторні)
Працюють тихо, реагують дуже швидко, мають високу точність. Використовуються для чутливої техніки або дорогих домашніх систем.Електромеханічні
Забезпечують плавне регулювання напруги, але реагують повільніше та можуть видавати шум.Інверторні стабілізатори
Найточніші, майже миттєві у роботі й енергоефективні, але коштують дорожче.
Популярними виробниками є Volter, Rucelf, Zubr, а також ряд інших українських та європейських брендів.
У яких випадках стабілізатор необхідний
Стабілізатор потрібен тоді, коли проблема не в короткотривалих стрибках, а в довготривалій нестабільності:
напруга у вашій мережі часто тримається в діапазоні 160–180 В;
у приватному секторі вона «плаває» протягом дня;
під час включення сусідніх потужних приладів у вас помітно мерехтить світло;
техніка працює з перебоями — наприклад, бойлер не нагріває, кондиціонер скидає помилки, пральна машина не запускається.
У таких випадках стабілізатор не лише захищає, а й забезпечує нормальну роботу приладів.
Побутові приклади: коли стабілізатор рятує техніку
У приватному будинку напруга стабільно 170–180 В: без стабілізатора холодильник та бойлер працюють із перевантаженням, скорочуючи свій ресурс. В квартирі на верхніх поверхах вечорами напруга піднімається до 240–250 В — стабілізатор зберігає електроніку телевізора та комп’ютера. У будинку з насосною станцією стабілізатор забезпечує безпечну напругу для електродвигуна, запобігаючи перегріву та зносу обмоток.

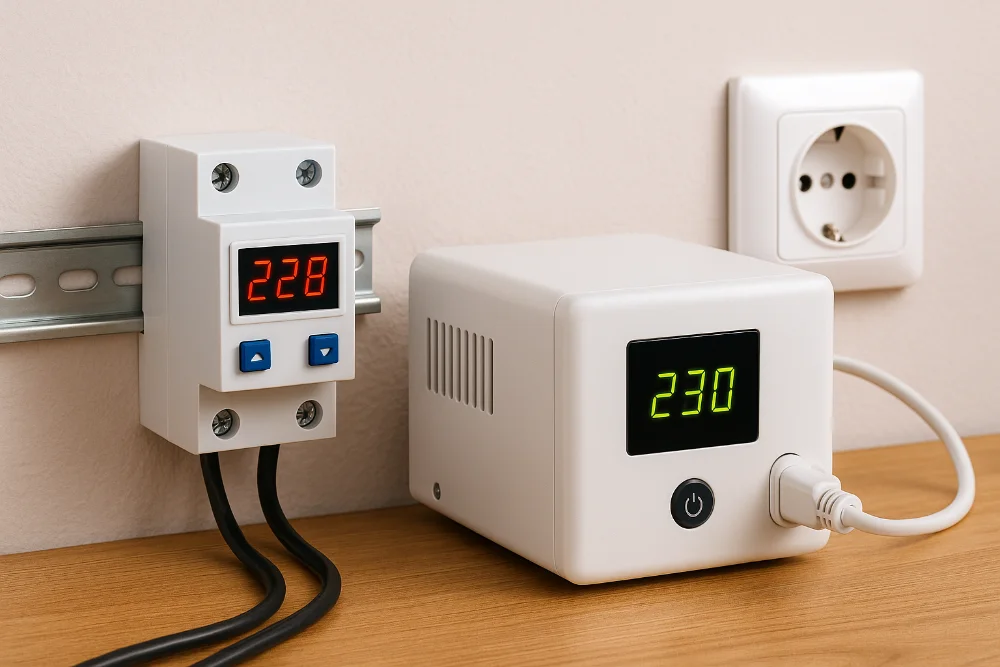

Реле та стабілізатор: різниця та спільна робота
Ключові технічні відмінності
Хоч реле напруги та стабілізатор виконують схожу місію — захист техніки від небезпечних параметрів електромережі — їхня роль принципово різна.
Ключова фраза «реле та стабілізатор різниця» найкраще розкривається через порівняння:
Реле напруги миттєво вимикає живлення, коли напруга виходить за встановлені межі.
Стабілізатор вирівнює напругу та забезпечує постійний безпечний рівень для техніки.
Тобто реле — це «вартовий», який пильнує кордони, а стабілізатор — «регулятор», який приводить параметри до норми.
Чи можуть працювати разом
Так, і в багатьох випадках це найкраща комбінація.
Стабілізатор підтягує або знижує напругу, забезпечуючи нормальні умови роботи, а реле страхує від екстремальних ситуацій — різких імпульсів, аварій, пробоїв на лінії.
Обладнання працює послідовно:
Спершу реле контролює вхідну напругу та пропускає її в стабілізатор лише якщо вона не виходить за критичні межі.
Стабілізатор далі вирівнює напругу.
При сильній аварії реле миттєво відсікає живлення, не даючи стабілізатору перегоріти.
Приклади брендів для різних задач
Zubr — популярні реле та стабілізатори для квартир і будинків, часто використовуються у щитках як базовий захист.
Volter — стабілізатори для приватних будинків, з широкими діапазонами стабілізації, підходять для високих навантажень.
Rucelf — економічні релейні та електронні стабілізатори для побутової техніки та цілих будинків.
Комбінація реле Zubr і стабілізатора Volter або Rucelf — один із найпоширеніших варіантів для надійного домашнього електрозахисту.
Порівняльна таблиця можливостей
Нижче наведено наочне порівняння, яке допоможе краще зрозуміти різницю між реле та стабілізатором і визначити, який пристрій потрібен саме у вашому випадку.
Параметр | Реле напруги | Стабілізатор напруги |
|---|---|---|
Основна функція | Відключення живлення при небезпечних стрибках або просадках | Вирівнювання та підтримання стабільної вихідної напруги |
Принцип роботи | Контроль і захисне роз’єднання мережі | Компенсація низької або високої напруги |
Швидкість реагування | Дуже висока (20–40 мс) | Від швидкої (тиристорні) до помірної (електромеханічні) |
Ступінь захисту | Захист від коротких імпульсів, різких стрибків, аварійних ситуацій | Захист від тривалої нестабільності та плавних коливань |
Вартість | Низька | Вища, залежно від потужності та типу |
Сфера застосування | Квартири, дачі, окремі прилади, щитки | Квартири, будинки, котеджі, майстерні, приватні об’єкти з нестабільною мережею |
Оптимальне призначення | Запобігання поломкам під час пікових стрибків | Забезпечення комфортної роботи техніки при постійних коливаннях |
Чи підходить для всього будинку | Так, але без стабілізації | Так, особливо у приватних будинках із слабкими лініями |
Потреба у додатковому обладнанні | Рекомендовано зв’язку зі стабілізатором і автоматами | Рекомендовано реле як додаткова лінія захисту |
Як правильно обрати реле або стабілізатор
Врахування типу житла (квартира, приватний будинок, дача)
Перш ніж обирати обладнання, важливо оцінити умови, у яких воно працюватиме.
Квартира. У більшості багатоповерхових будинків напруга більш-менш стабільна, але трапляються імпульсні стрибки або короткі просадки. У такому випадку реле напруги у щитку — базовий і часто достатній захист. Для чутливої техніки (комп’ютери, домашні сервери) можна додати невеликий стабілізатор.
Приватний будинок. Тут коливання трапляються частіше, особливо в сільській місцевості. Якщо напруга «плаває» протягом дня, стабілізатор — майже обов’язковий елемент. У зв’язці з реле він забезпечує максимальний захист усіх приладів.
Дача. Електромережі на дачах зазвичай слабкі, старі й перевантажені. Реле напруги — мінімальна необхідність, а для холодильника або насосів варто додати окремі стабілізатори.
Потужність приладів і рівень навантаження
Щоб обладнання працювало правильно, його потужність повинна відповідати реальному навантаженню.
Для реле достатньо врахувати максимальний струм лінії (найчастіше 25–32 А).
Для стабілізатора потрібно підрахувати сумарну потужність усіх приладів, які плануєте живити через нього, і додати запас 20–30%.
Наприклад, будинку з електричним бойлером, пральною машиною, холодильником і кондиціонером може знадобитися стабілізатор потужністю 7–10 кВт, а для квартири зазвичай достатньо 3–5 кВт.
Стан місцевої електромережі
Щоб прийняти правильне рішення, бажано виміряти вхідну напругу протягом хоча б одного дня. Це можна зробити мультиметром або недорогим цифровим вольтметром у розетці. Якщо показники постійно змінюються — стабілізатор потрібен обов’язково. Якщо коливання рідкісні, але різкі — достатньо реле.
Також зверніть увагу на наявність провисання напруги у пікові години, мерехтіння освітлення, перезавантаження гаджетів чи перешкоди у роботі електроніки — усе це ознаки проблем у мережі.
Супутні прилади: стабілізаторні комплекси, мережеві фільтри, автомати та УЗО
Для повного захисту електронної та побутової техніки варто обирати комплексне рішення, що включає кілька видів захисту одночасно. Автоматичні вимикачі забезпечують захист від перевантаження та короткого замикання, тоді як УЗО оберігає від струму витоку та потенційної небезпеки ураження електричним струмом.
Також важливу роль відіграють мережеві фільтри, які допомагають погасити імпульсні перенапруги, наприклад під час грози. Для максимального рівня захисту корисно комбінувати стабілізаторні комплекси зі стандартними захисними функціями та окремим реле. Таке поєднання підвищує надійність системи та мінімізує ризики для дорогої техніки.
Підсумкові орієнтири для впевненого вибору
Побутова електромережа не завжди працює в ідеальних умовах, тому грамотний підхід до захисту техніки має велике значення. Реле напруги та стабілізатори виконують різні, але взаємодоповнювальні функції. Реле контролює критичні межі та миттєво вимикає живлення, тоді як стабілізатор забезпечує стабільну напругу в умовах постійних коливань. У результаті поєднання цих двох пристроїв створює надійну основу для безпечної роботи всієї техніки — від холодильника до складних електронних систем.
Щоб вибрати правильне рішення, варто врахувати тип житла, стан мережі та потужність обладнання. Квартирам зазвичай достатньо реле напруги, тоді як приватні будинки частіше потребують стабілізатора у зв’язці з додатковими засобами захисту. Вчасна перевірка контактів, огляд стану обладнання та консультації зі спеціалістом допоможуть підтримувати систему в безпечному та передбачуваному режимі.
Грамотно підібраний комплект електрозахисту — це спокій за техніку та прогнозовані умови її роботи у будь-яку пору року.
