Як захистити техніку від перепадів напруги

Перепади напруги — непомітний ворог домашньої та офісної техніки. Більшість пристроїв розраховані на стабільну напругу 220–230 В, а будь-яке відхилення може призвести до збоїв або навіть фатальних поломок. Такі ситуації трапляються не лише під час грози чи аварій у мережі: достатньо одночасного вмикання потужного обладнання сусідами або старих кабелів у будинку, щоб напруга «просіла» чи «підскочила».

Наслідки можуть бути різними — від банального перезавантаження Wi-Fi роутера до згорілого компресора холодильника або материнської плати комп’ютера. Ремонт чи заміна техніки вартують значно більше, ніж елементарні засоби захисту, тому краще подбати про безпеку завчасно.

У цій статті я розповім, які бувають типи перепадів, як вони впливають на обладнання та які засоби захисту реально працюють. Також покажу, як правильно поєднувати різні пристрої у комплексну систему, щоб отримати максимальний ефект.

Чому перепади напруги становлять небезпеку

Що відбувається з електроприладами під час стрибків

Кожен побутовий або офісний прилад розрахований на певний діапазон вхідної напруги. Коли вона виходить за ці межі, пристрій починає працювати в нестандартному режимі.

• Короткі імпульсні стрибки можуть пробити захисні елементи в блоках живлення, викликати збої в роботі мікроконтролерів або спричинити перегрів.

• Просідання напруги змушують двигуни та компресори працювати «на межі», через що вони не можуть нормально запуститись або перегріваються.

• Тривалі відхилення створюють постійне навантаження на елементи живлення, зменшуючи їхній ресурс.

Більшість сучасної техніки має певний запас захисту, але він не безкінечний. Постійні коливання діють як повільна корозія: ззовні все працює, але всередині деталі зношуються швидше.

Типові наслідки для техніки

• Згорілі блоки живлення — одна з найчастіших проблем після сильних стрибків.

• Скидання налаштувань або зависання електроніки — особливо поширено в роутерах, телевізорах, системах «розумного дому».

• Поломка компресора холодильника або насоса через спроби запуску при заниженій напрузі.

• Зменшення строку служби будь-якої техніки — навіть без миттєвої поломки, постійна робота в нестабільних умовах скорочує ресурс компонентів.

• Ризик займання у разі серйозних перевантажень або пробоїв ізоляції.

Перепади напруги — це не поодинокі аварії, а буденне явище, особливо у старих будинках чи приватному секторі. Ігнорувати їх — означає поступово піддавати всю техніку ризику.

Основні типи перепадів напруги та їхній вплив

Короткочасні імпульсні стрибки

Такі стрибки тривають долі секунди, але можуть досягати сотень вольт. Їх часто спричиняють:

• блискавки та атмосферні розряди;

• вимкнення або вмикання потужних приладів (наприклад, зварювального апарата чи компресора);

• перемикання ліній у мережі.

Небезпека імпульсів у тому, що вони надто швидкі для звичайних запобіжників або автоматів — ті просто не встигають спрацювати. Такі стрибки можуть пробити мікросхеми або варистори в блоках живлення, спричиняючи раптові поломки навіть у нової техніки.

Тривалі відхилення від норми

Нормальна напруга в українських мережах — 230 В ±10 %. Проте на практиці вона часто може опускатися до 180 В або підніматися до 250 В і більше.
Причини — зношені трансформатори, перевантаження ліній у пікові години, нестабільна інфраструктура.

Такі відхилення менш «вибухові», ніж імпульсні стрибки, але їхній вплив підступний. Постійна підвищена напруга перегріває обмотки двигунів і конденсатори, а занижена — не дозволяє техніці працювати у штатному режимі. Через це двигуни холодильників, насосів чи кондиціонерів можуть згоріти після кількох невдалих пусків.

Просідання напруги

Просідання — це короткочасні падіння напруги нижче робочого рівня, зазвичай на кілька секунд. Вони часто виникають при одночасному вмиканні потужного обладнання або через слабкі контакти в електропроводці.

Для електроніки такі просідання означають:

• перезавантаження пристроїв (наприклад, роутерів чи ПК);

• збої в роботі мікропроцесорів;

• підвищене навантаження на блоки живлення.

Для двигунів — це ризик недозапуску, коли компресор холодильника намагається стартувати кілька разів поспіль, перегріваючись та скорочуючи власний ресурс.

Засоби захисту від перепадів напруги

Мережеві фільтри

Мережеві фільтри — найпростіший і найдоступніший варіант базового захисту. Їхня основна функція — гасити короткі імпульсні стрибки та електромагнітні наведення. Усередині зазвичай розташований варистор і фільтрувальні елементи, які приймають на себе удар імпульсу, перш ніж він досягне техніки.

Такі пристрої особливо корисні для:

• комп’ютерів та периферії;

• телевізорів, ігрових консолей;

• мережевого обладнання (роутери, модеми).

Проте варто розуміти: мережевий фільтр не стабілізує напругу і не захистить від тривалих відхилень. Це перша лінія оборони, а не повноцінне рішення.

Реле напруги

Реле напруги — пристрій, який відстежує рівень напруги в режимі реального часу. Якщо напруга виходить за встановлені межі (наприклад, нижче 180 В або вище 250 В), реле автоматично вимикає навантаження, запобігаючи пошкодженню техніки.

Після стабілізації параметрів пристрій знову вмикає лінію з невеликою затримкою. Це важливо, наприклад, для холодильників чи кондиціонерів, яким потрібен час для вирівнювання тиску в компресорі.

Такі реле часто встановлюють:

• у розподільчому щитку — для захисту всього будинку чи квартири;

• локально — окремо для холодильників, насосів або котлів.

📌 Надійні виробники: Zubr, Digitop, DS Electronics.

Стабілізатори

Стабілізатор — це пристрій, який вирівнює напругу до безпечного рівня в режимі реального часу. Він може підвищувати або знижувати напругу, утримуючи її в межах, зручних для техніки.

Розрізняють три основні типи стабілізаторів напруги:

• Релейні — швидкі, недорогі, підходять для більшості побутових потреб.

• Сервопривідні — плавно регулюють напругу, працюють тихіше, але повільніше.

• Електронні (симісторні) — забезпечують найточніше регулювання, без механічних частин.

Стабілізатори доцільно встановлювати:

• на весь будинок (одно- чи трифазні моделі);

• локально — для котлів, систем опалення, серверів або дорогого обладнання.

📌 Відомі бренди: Zubr, Volter, Luxeon.

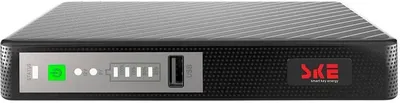

Джерела безперебійного живлення (UPS)

UPS — це пристрої, які забезпечують резервне живлення під час зникнення напруги та фільтрують дрібні коливання. Вони незамінні для чутливої техніки:

• комп’ютерів, серверів;

• маршрутизаторів та систем «розумного дому»;

• газових котлів із електронним керуванням.

UPS бувають:

• Offline — перемикаються на батарею при зникненні живлення, базовий захист.

• Line-Interactive — мають невеликий стабілізатор, краще вирівнюють напругу.

• Online (подвійного перетворення) — найдорожчі, забезпечують ідеально стабільну напругу постійно.

📌 Популярні бренди: APC, Powercom, Must.

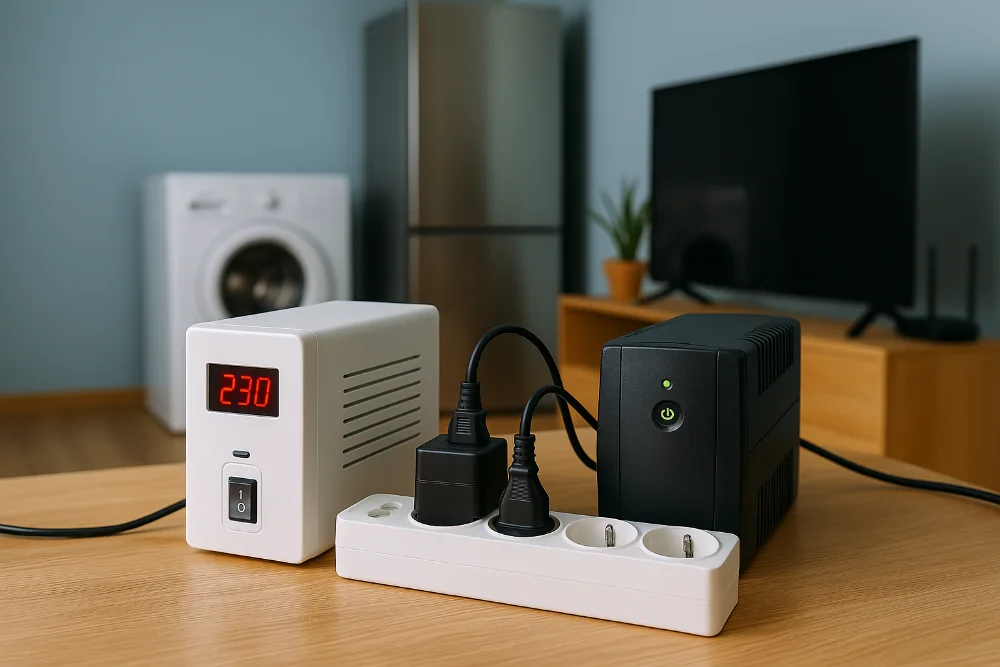

Як поєднати різні засоби у комплексну систему

Приклад ефективної схеми захисту

Найнадійніший підхід до захисту техніки — це багаторівнева система, у якій кожен пристрій виконує свою роль. Вона починається з ввідного стабілізатора, який встановлюється одразу після лічильника. Такий стабілізатор вирівнює напругу для всієї мережі будинку чи квартири, забезпечуючи базову стабільність для всіх споживачів.

Далі в електрощитку доцільно розмістити реле напруги, яке стежить за параметрами живлення в режимі реального часу. Якщо напруга виходить за безпечні межі, реле миттєво знеструмлює лінію. Це гарантує захист навіть у випадках, коли стабілізатор не встигає відреагувати або коли аварійна ситуація надто серйозна.

На наступному рівні захисту розташовуються локальні пристрої, встановлені безпосередньо біля важливих споживачів. Наприклад, холодильник, газовий котел або серверне обладнання часто підключають через мережеві фільтри чи невеликі стабілізатори. Це допомагає погасити короткі імпульси та стабілізувати напругу безпосередньо перед технікою.

Для чутливих приладів, таких як комп’ютери, маршрутизатори або системи безпеки, важливо додати джерела безперебійного живлення (UPS). Вони не лише фільтрують дрібні флуктуації, а й дозволяють продовжити роботу кілька хвилин після повного зникнення живлення, зберігаючи дані та забезпечуючи стабільність мережі.

У результаті така система працює як ланцюг: кожна ланка перекриває потенційні слабкі місця попередньої. Якщо один рівень захисту не спрацює або не встигне, інший підхоплює навантаження. Це створює комплексний захист від коротких імпульсів, просідань та тривалих аварій у мережі.

Поради щодо розміщення та підключення

Щоб система працювала ефективно, важливо правильно розмістити обладнання. Стабілізатор варто встановлювати біля вводу, у добре вентильованому місці з вільним доступом. Реле напруги доцільно розміщувати після стабілізатора, щоб воно контролювало вже вирівняну напругу та реагувало на критичні збої.

Мережеві фільтри з часом втрачають ефективність — варистори всередині зношуються, тому їх потрібно періодично оновлювати. UPS також вимагають регулярної перевірки: особливо це стосується стану акумуляторів, які мають обмежений строк служби.

Крім цього, слід уникати перевантаження ліній. Правильно підібраний запас потужності дозволяє пристроям працювати стабільно й довше зберігати свої характеристики. Таким чином, не лише рівень захисту, а й грамотне проектування схеми відіграє ключову роль у надійності всієї системи.

Таблиця характеристик та приклади брендів

Нижче наведено зведену таблицю основних засобів захисту від перепадів напруги. Вона допоможе швидко зорієнтуватися у функціях, призначенні та виборі пристроїв.

Кілька важливих моментів при виборі:

• Ціна не завжди головний критерій. Важливі надійність, швидкість реакції та відповідність потужності навантаженню.

• Для стабілізаторів варто враховувати максимальний струм та запас потужності не менше 20–30 %.

• UPS обирають не тільки за потужністю, а й за часом автономної роботи — для серверів і котлів бажано мати запас 10–15 хвилин.

Як правильно обрати захист

Оцінка потужності та типу мережі

Перший крок — точно визначити, яке навантаження потрібно захищати.

1. Порахуйте сумарну потужність усіх приладів, які планується підключити через стабілізатор або UPS. Дані про споживання зазвичай вказані на шильдиках або в інструкції.

2. Додайте запас 20–30 %, щоб пристрій не працював на межі можливостей — це продовжить його строк служби та забезпечить стабільну роботу.

3. Визначте, яка у вас мережа: однофазна (230 В) чи трифазна (3×380 В). Для будинків із трифазним введенням варто розглядати трифазні стабілізатори або три окремі однофазні на кожну лінію.

Для чутливої техніки (комп’ютери, мережеве обладнання, системи керування) бажано встановлювати окремі UPS навіть за наявності стабілізатора на ввід — це дасть додатковий рівень захисту та час для безпечного вимкнення.

Рекомендації для квартир, приватних будинків та офісів

• Квартири. Достатньо локальних реле напруги на окремі лінії (наприклад, для холодильника чи пральної машини), мережевих фільтрів для електроніки та невеликого UPS для роутера й ПК. Якщо напруга часто «стрибає», варто додати стабілізатор на всю квартиру.

• Приватні будинки. Оптимальний варіант — встановити потужний стабілізатор на ввід, трифазний або однофазні по групах, реле напруги у щитку та локальний захист для важливої техніки (котли, насоси). UPS — для критичних приладів, яким не можна вимикатися навіть на хвилину.

• Офіси. Тут важлива безперебійність роботи. Рекомендується комбінувати стабілізатори та UPS із достатнім запасом потужності, а також використовувати якісні мережеві фільтри для захисту оргтехніки від імпульсів та наведень.

Розумний підхід до безпеки

Захист від перепадів напруги — це насамперед стратегія, а не окремий пристрій. Коли різні засоби працюють у комплексі, вони утворюють надійну систему, яка реагує на різні типи збоїв: від коротких імпульсів до тривалих аварій. Мережеві фільтри, реле напруги, стабілізатори та джерела безперебійного живлення доповнюють одне одного, знижуючи ризик поломок техніки та запобігаючи дорогим ремонтам.

Допоміжні рішення, як-от розетки з УЗО чи подовжувачі з індикаторами, підсилюють цю систему й створюють більш безпечне електричне середовище. Правильно підібрана комбінація пристроїв не лише продовжує термін служби техніки, а й дає впевненість у стабільній роботі дому або офісу навіть у разі серйозних збоїв у мережі.

Витрати на захист часто окупаються вже після одного серйозного стрибка, тому продумана система електробезпеки — це інвестиція у спокій, надійність та комфорт.
