Навіщо правильно обирати силовий кабель
Вибір силового кабелю — це рішення, від якого залежить безпека, надійність і довговічність усієї електропроводки. Коли кабель підібрано без урахування навантаження, умов монтажу чи призначення, він може перегріватися, працювати нестабільно або навіть створювати ризик займання. Тому важливо підходити до питання не інтуїтивно, а технічно обґрунтовано, спираючись на реальні параметри споживачів і правила електромонтажу.
Ризики неправильного вибору
Кабель занадто малого перерізу працюватиме на межі можливостей. Це призводить до нагрівання ізоляції, зниження ресурсу, втрати напруги та ризику короткого замикання. Завеликий переріз теж не оптимальний: він дорожчий, важчий у монтажі та не завжди доцільний для побутових мереж.
Основні критерії, на які варто зважати
розрахункова потужність та струм навантаження;
довжина лінії та умови прокладання;
тип кабелю та його маркування;
відповідність вимогам електробезпеки;
наявність правильного захисту (автоматичні вимикачі, ПЗВ);
якість виробника та сертифікація.

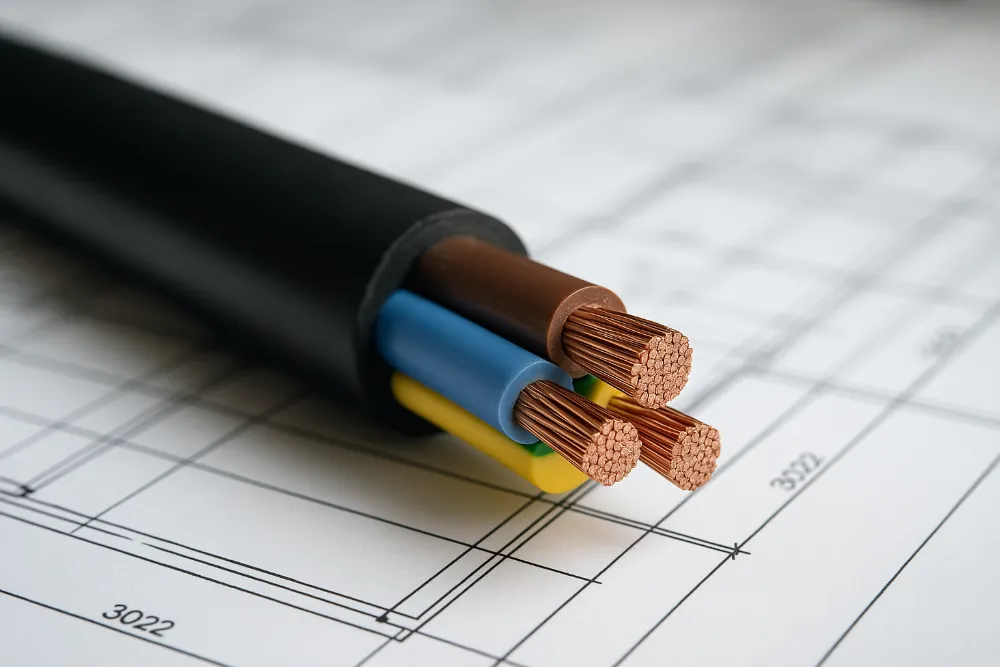

Як визначити потрібний перетин силового кабелю
Правильний перетин жил — ключовий параметр, який безпосередньо впливає на здатність кабелю витримувати робочий струм. Орієнтуватися потрібно не лише на побутові «поради», а на конкретні значення потужності та допустимі навантаження.
Потужність навантаження та споживаний струм
Щоб обрати кабель, необхідно знати струм, який проходитиме по лінії. Його можна визначити за формулою:
I = P / (U × cosφ)
Для побутових приладів cosφ часто приймається ≈ 1, а напруга U — 220–230 В.
Наприклад:
електрочайник 2000 Вт → I ≈ 2000 / 230 = 8,7 А
пральна машина 2200 Вт → I ≈ 9,5–10 А
духовка 3000 Вт → I ≈ 13 А
кондиціонер 2500 Вт → I ≈ 11 А
Розрахунок перетину: проста формула для побутових умов
Для квартир і приватних будинків найчастіше використовують наближене правило:
1,5 мм² → до ~16 А
2,5 мм² → до ~25 А
4 мм² → до ~32 А
6 мм² → до ~40 А
10 мм² → до ~63 А
Ці значення залежать від типу прокладки (відкрита, закрита, у гофрі, у землі), температури та виробника кабелю.
Типові приклади потужностей домашніх приладів
Прилад | Потужність, Вт | Орієнтовний струм, А |
|---|---|---|
Електрочайник | 1800–2200 | 8–10 |
Пральна машина | 2000–2400 | 9–11 |
Мікрохвильова піч | 1000–1500 | 4–6 |
Кондиціонер (побутовий) | 900–2500 | 4–11 |
Духовка електрична | 2500–3500 | 11–15 |
Варильна поверхня | 3500–7000 | 15–30 |
Таблиця рекомендованих перетинів та допустимих струмів
Перетин кабелю, мм² | Допустимий струм, А | Де використовується |
|---|---|---|
1,5 | 14–16 | Освітлення |
2,5 | 20–25 | Розетки, дрібна техніка |
4 | 28–32 | Окремі лінії для потужних приладів |
6 | 36–40 | Варильні поверхні, бойлери |
10 | 55–63 | Ввідний кабель приватного будинку |
Особливості вибору для квартир та приватних будинків
Квартири: найчастіше лінії виконують кабелем ВВГнг-LS 3×2,5 для розеток, ВВГнг-LS 3×1,5 — на освітлення, окремі лінії 4–6 мм² — для духовки, поверхні чи кондиціонера.
Приватні будинки: важливо враховувати довжину ліній — при великих відстанях зростають втрати напруги, тому перетин обирають із запасом. На вводі часто застосовують 6–10 мм² і вище.
Для якісного та безпечного монтажу також потрібні автоматичні вимикачі, ПЗВ, клемники, гофра, кабель-канали, розподільчі коробки, а також інструмент для обробки та перевірки жил.
Маркування силових кабелів: що означають позначення
Правильне читання маркування допомагає зрозуміти характеристики кабелю ще до покупки: матеріал жил, тип ізоляції, гнучкість, стійкість до умов навколишнього середовища. Це захищає від помилки та дозволяє підібрати саме той варіант, який відповідає умовам монтажу.
ВВГ, ВВГнг та ВВГнг-LS
ВВГ — один із найпоширеніших силових кабелів для стаціонарного монтажу. Розшифровка:
В — ізоляція з ПВХ,
В — зовнішня оболонка також ПВХ,
Г — «голий», тобто без броні.
ВВГнг — варіант із негорючими властивостями (нг — «негорючий»). Доцільний для квартир, офісів і будь-яких приміщень, де важлива протипожежна безпека.
ВВГнг-LS — те саме, але з пониженим димоутворенням (LS — low smoke). Його рекомендовано для внутрішньої проводки у житлі, адже у разі аварії він виділяє менше диму.
ПВС: коли підходить гнучкий варіант
ПВС — гнучкий кабель зі скрученими жилами. Зручний для підключення побутових приладів, подовжувачів, переносок. Має м’яку ізоляцію, добре витримує часті згини. Проте не призначений для стаціонарної прихованої проводки у стінах або під штукатуркою.
NYM: німецький стандарт для внутрішнього монтажу
NYM — якісний силовий кабель європейського стандарту. Має потрійний шар ізоляції, стійкий до механічних пошкоджень, зручний у монтажі. Часто використовується в будинках та офісах. Порівняно з ВВГнг-LS, NYM має кращу круглу форму та більш стабільні параметри.
Інші корисні позначення та кольори жил
LS — знижене димоутворення.
HF — безгалогенний кабель.
FR — вогнетривкий (fire resistant).
Кольори жил:
жовто-зелений — заземлення,
синій — нуль,
коричневий/чорний — фаза.
Ці маркування допомагають швидко зорієнтуватися у призначенні кабелю та правильно зробити вибір на етапі покупки.
Супутні матеріали та комплектуючі для безпечної проводки
Підбір силового кабелю — це лише частина правильного електромонтажу. Якісні комплектуючі підвищують безпеку, продовжують термін служби проводки та роблять обслуговування зручнішим. Краще обирати вироби перевірених брендів і слідкувати за відповідністю номіналів.
Автоматичні вимикачі та їх підбір під кабель
Автоматичний вимикач захищає кабель від перевантаження і короткого замикання. Його номінал має відповідати допустимому струму кабелю, а не потужності приладів. Наприклад:
кабель 2,5 мм² → автомат 16–25 А (частіше 16 А для розеткових груп);
кабель 1,5 мм² → автомат 10–16 А (здебільшого 10 А для освітлення);
кабель 4 мм² → автомат 25–32 А.
Неприпустимо ставити автомат більшого номіналу, ніж може витримати кабель — це створює небезпеку перегріву.
Клемники, розподільчі коробки, гофра, кабель-канали
Клемники (WAGO або гвинтові) забезпечують якісний контакт між жилами. Важливо підбирати їх за перетином і типом провідника (мідь/алюміній).
Розподільчі коробки захищають місця з’єднань і дозволяють легко обслуговувати монтаж.
Гофра використовується для захисту кабелю у штробах, на горищах та у технічних приміщеннях.
Кабель-канали — естетичний варіант відкритої прокладки, особливо коли не можна робити штробу.
Також варто мати під рукою монтажний ніж, стрипер для зняття ізоляції, індикатор фази та мультиметр для контролю параметрів.
Інструмент для монтажу та перевірки кабелю
Для якісного монтажу потрібні:
прес-кліщі для наконечників,
обжимні гільзи для жил,
тестер напруги,
набір викруток із ізольованими ручками.
Правильний інструмент допомагає уникнути деформації жил і забезпечує якісний контакт, що напряму впливає на довговічність проводки.
Як перевірити якість кабелю перед монтажем
Навіть правильно підібраний кабель може виявитися неякісним, якщо виробник зекономив на матеріалах або це підробка. Перед монтажем важливо оглянути кабель і переконатися, що він відповідає заявленим характеристикам.
Огляд маркування та ізоляції
Звертай увагу на:
Чіткість маркування. Воно має бути нанесене рівномірно по всій довжині, без розмитих символів.
Якість ізоляції. Вона повинна бути однорідною, без тріщин, напливів чи деформацій.
Однорідний колір жил. Відсутність плям або затемнень свідчить про використання якісних матеріалів.
Якщо кабель має різкий хімічний запах — це ознака неякісного ПВХ.
Перевірка перетину «по факту»
На жаль, деякі недобросовісні виробники занижують фактичний перетин жил. Це легко перевірити:
Зняти ізоляцію на невеликій ділянці.
Виміряти діаметр жили штангенциркулем.
Обчислити перетин за формулою: S = 0,785 × d².
Якщо реальний перетин менший на 10–15 % і більше — такий кабель використовувати небезпечно. Він грітиметься швидше за норму навіть при невеликому навантаженні.
На що звернути увагу у місці покупки
Наявність сертифіката відповідності та маркування виробника.
Упакування — заводське, з пломбами та етикеткою.
Краще купувати кабель у спеціалізованих магазинах, а не на ринках.
Намотка має бути рівною, без заломів чи пошкоджень оболонки.
Якісний кабель — це основа безпечної електропроводки, тому економія на цьому етапі часто обертається більшими витратами надалі.
Поради щодо вибору виробника
Якість кабелю значною мірою залежить від виробника. Навіть однакове маркування не гарантує ідентичних характеристик, якщо продукцію виготовлено з різної сировини та за різними стандартами. Нижче — декілька брендів, які добре зарекомендували себе на ринку.
❖ Одескабель
Один із найвідоміших українських виробників. Продукція відзначається стабільністю параметрів, точністю перетину та якісною ізоляцією. Кабелі ВВГнг-LS від Одескабель часто використовують у новобудовах та приватних будинках. Для побутового монтажу це безпечний та надійний варіант.
❖ NUM
Кабелі під маркуванням NUM (аналог NYM) виготовляють різні підприємства, але найкращу репутацію мають варіанти з європейською сертифікацією. Багатошарова ізоляція, рівна кругла форма, стабільні параметри — основні переваги цього типу продукції. Підходить для монтажу в стінах, гофрі, кабель-каналах.
❖ Prysmian
Група Prysmian — один зі світових лідерів у виробництві кабельної продукції. Вона пропонує високоякісні силові кабелі для побутового і промислового застосування. Міцна ізоляція, точний фактичний перетин і відповідність міжнародним стандартам роблять продукцію бренду однією з найнадійніших на ринку.
Як не натрапити на підробку
Звертай увагу на відповідність маркування на кабелі та на етикетці.
Перевіряй сертифікати — у магазині їх мають надати на вимогу.
Уникай підозріло низьких цін: якісний кабель не може бути «значно дешевшим» за ринкову норму.
Оглядай якість ізоляції: відхилення за товщиною, вм’ятини, плями — привід відмовитися від покупки.
Підсумкова думка
Правильно підібраний силовий кабель — це не просто технічний нюанс, а запорука комфортної та безпечної роботи всієї електромережі. Коли перетин відповідає навантаженню, маркування підібране з урахуванням умов монтажу, а виробник перевірений, проводка служить довго і без неприємних сюрпризів. Варто пам’ятати: економія на кабелі чи захисній апаратурі часто обертається набагато більшими витратами в майбутньому.
Уважність на етапі вибору, перевірка якості, використання надійних комплектуючих та розуміння меж власних можливостей — це прості кроки, які допоможуть створити безпечну електросистему вдома чи в будинку. Якщо ж виникають складнощі або незвичні ситуації, краще довірити роботу сертифікованому спеціалісту — це завжди найнадійніше рішення.
