Як користуватися мультиметром: прості приклади вимірювань

Що таке мультиметр і навіщо він потрібен

Мультиметр — це універсальний вимірювальний прилад, який допомагає швидко та точно перевіряти електричні параметри: напругу, силу струму, опір, цілісність ланцюгів та стан окремих елементів. Його використовують як професійні електрики, так і домашні майстри, коли потрібно, наприклад, знайти обрив у проводі чи перевірити, чи працює розетка.

Коротка історія розвитку приладу

Перші мультиметри з’явилися ще на початку XX століття як аналогові прилади з рухомою стрілкою. Їх називали авометрами — від слів «ампер», «вольт» та «ом». Ці пристрої були досить громіздкими й вимагали обережності у користуванні. Згодом технології вдосконалювались, з’явилися портативні моделі з підвищеною точністю.

У 1970–1980-х роках почалася ера цифрових мультиметрів — вони стали легшими, надійнішими й простішими у використанні. Сучасні цифрові моделі можуть автоматично визначати діапазони вимірювань, мають захист від перевантаження та додаткові функції, недоступні старим аналоговим приладам.

Основні функції мультиметра в побуті та для майстрів

Навіть недорогий мультиметр дозволяє:

• вимірювати змінну та постійну напругу в розетках, батарейках, проводах;

• перевіряти опір елементів — наприклад, справність лампочок чи нагрівальних елементів;

• прозвонювати дроти, кабелі та запобіжники, знаходити обриви;

• тестувати діоди та електронні елементи;

• оцінювати заряд акумуляторів або батарейок;

• у більш просунутих моделях — навіть вимірювати ємність конденсаторів або температуру.

У побуті це незамінний помічник, особливо коли потрібно розібратися, чому не працює світло, чи «мовчить» подовжувач. Мультиметр дає змогу точно визначити причину несправності без здогадок.

Типи мультиметрів: аналоговий та цифровий

• Аналоговий мультиметр (стрілочний) показує значення за допомогою шкали та стрілки. Він менш точний, вимагає уважного зчитування показів, але швидко реагує на зміни параметрів.

• Цифровий мультиметр має дисплей, який одразу показує точне значення. Він зручніший для новачків, має додаткові режими та часто захист від помилкових підключень.

Для початківців і домашніх майстрів найзручніше починати саме з цифрового мультиметра — він зрозуміліший і безпечніший у використанні.

✅ Порада: перед початком роботи завжди перевіряйте мультиметр на відомому джерелі — наприклад, заміряйте батарейку або відому напругу в розетці. Це допоможе переконатися, що прилад працює коректно.

🧰 Лайфхак: зберігайте мультиметр у сухому місці разом із викруткою-тестером, ізоляційною стрічкою та кількома кабельними стяжками — це базовий набір для будь-яких дрібних ремонтів.

Основні режими мультиметра та їх позначення

Щоб правильно користуватися мультиметром, потрібно вміти розрізняти режими вимірювань. Більшість приладів мають подібні позначення, тому освоївши один, ви легко зможете користуватися іншими моделями — від недорогих Mastech чи UNI-T до професійних Fluke.

Таблиця з позначеннями на мультиметрі

ℹ️ У сучасних цифрових мультиметрах режими можуть поєднуватися. Наприклад, одна секція перемикача може відповідати за DC і AC одночасно — вибір визначається кнопкою «SELECT».

Вибір правильного діапазону вимірювань

На багатьох моделях потрібно вручну обирати діапазон. Наприклад, якщо ви вимірюєте батарейку 1,5 В, краще поставити діапазон 20 В — так покази будуть точними, а дисплей не перевантажиться зайвими нулями.

Для змінної мережевої напруги (220–240 В) — зазвичай обирають діапазон 600 В AC.
Якщо ж прилад має функцію автоматичного діапазону (auto range) — вам достатньо лише вибрати режим, і все інше він визначить сам.

⚠️ Якщо обрати занадто малий діапазон, прилад може показати «1» або «OL» — це означає перевищення межі. Просто перемкніться на вищий рівень.

Куди підключати щупи і як не переплутати гнізда

У стандартному мультиметрі три гнізда:

1. COM (чорне) — завжди підключається чорний щуп, це «мінус» або «загальний».

2. VΩmA (червоне) — для вимірювання напруги, опору, прозвонки та невеликих струмів.

3. 10A (або A) — для вимірювання великих струмів (до 10 А), використовується рідко й лише з обережністю.

Червоний щуп вставляється у відповідне гніздо залежно від режиму. Для більшості побутових вимірювань достатньо COM + VΩmA.

Просте правило:

• Чорний — завжди в COM.

• Червоний — у гніздо залежно від завдання.

• Напруга / опір — у VΩmA.

• Струм великої сили — у 10A (з великою обережністю).

✅ Порада: перед кожним вимірюванням швидко погляньте на екран — якщо показує «0» або стабільне значення при замкнених щупах, мультиметр справний. Якщо покази стрибають або відразу видно «OL», можливо, неправильно обраний режим або поганий контакт у щупах.

🔌 Лайфхак: обмотайте місця виходу щупів термоусадкою або ізоляційною стрічкою — це подовжить термін служби кабелів, особливо якщо часто згинаєте їх біля роз’ємів.

Покрокові приклади вимірювань

Нижче — практичні приклади, з яких варто почати кожному домашньому майстру. Усі операції виконуються звичайним цифровим мультиметром. Для прикладів підійдуть моделі початкового рівня від UNI-T, Mastech або будь-який аналог з базовими режимами.

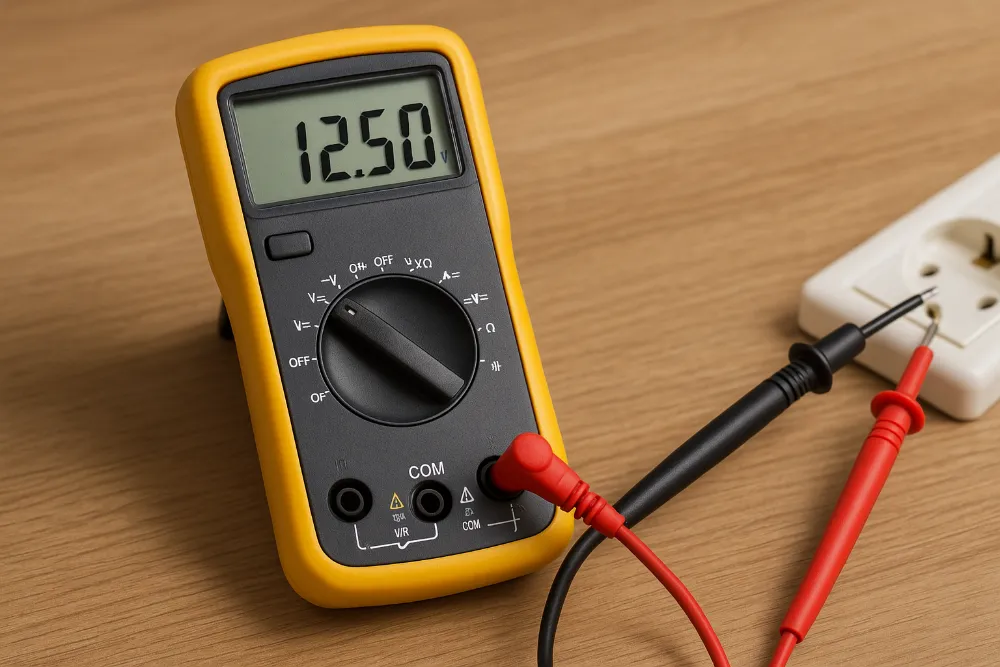

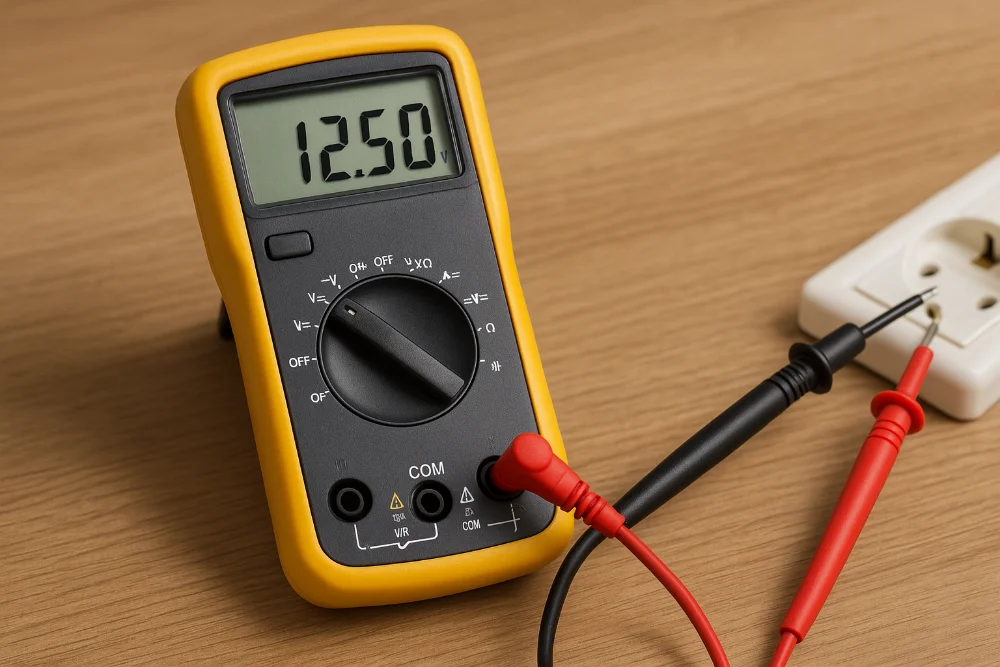

Як перевірити розетку — режим змінної напруги (V~)

1. Переведіть перемикач мультиметра в режим V~. Оберіть діапазон не менше 600 В.

2. Вставте чорний щуп у гніздо COM, червоний — у VΩmA.

3. Обережно вставте щупи в отвори розетки: чорний у «нуль», червоний у «фазу».

4. На екрані ви побачите значення змінної напруги. У типовій українській мережі це ≈ 220–240 В.

⚠️ Під час вимірювання не торкайтеся металевих частин щупів руками, тримайте лише за ізольовані ручки.

✅ Порада: якщо покази сильно коливаються або напруга нижча за 200 В — можливо, у мережі проблема з контактом або перевантаження.

Як перевірити батарейку або акумулятор — режим постійної напруги (V—)

1. Установіть перемикач у режим V— (DC).

2. Оберіть діапазон 20 В — цього достатньо для елементів 1,5 В чи 9 В.

3. Прикладіть червоний щуп до плюса, чорний — до мінуса.

4. На екрані отримаєте показ:

   • 1,5 В батарейка — норма ≈ 1,55–1,6 В; нижче 1,2 В — елемент розряджений.

   • 9 В батарейка — норма ≈ 9–9,5 В; нижче 8 В — варто замінити.

🧠 Лайфхак: можна швидко перевіряти батарейки з пульта чи дитячих іграшок — не потрібно нічого розбирати, достатньо доторкнутися щупами до контактів.

Як прозвонити дріт або запобіжник — режим прозвонки або опору (Ω / 🔔)

1. Увімкніть режим прозвонки (зазвичай позначений 🔔 або діодом).

2. Замкніть щупи між собою — має пролунати сигнал і показатися нульовий опір.

3. Прикладіть щупи до двох кінців дроту або запобіжника.

   • Якщо є звук і показ близький до 0 Ω — ланцюг цілий.

   • Якщо мовчить і на дисплеї «OL» — є обрив.

📝 Цим методом зручно знаходити «погані» кабелі подовжувачів або обірвані жили у проводці.

✅ Порада: прозвонку краще робити зі знеструмленою лінією. Якщо дріт під напругою — спочатку вимкніть автомат чи витягніть вилку.

Як перевірити лампочку — режим опору (Ω)

1. Перемкніть мультиметр у режим Ω (опір).

2. Оберіть діапазон до 2000 Ω (або автоматичний).

3. Прикладіть щупи до контактів лампочки.

   • Для ламп розжарювання опір має бути кілька десятків ом — спіраль ціла.

   • Якщо на екрані «OL» — спіраль перегоріла.

   • Для світлодіодних ламп опір може бути вищим, але головне — показ має бути стабільним, а не нескінченним.

💡 Лайфхак: якщо лампа не працює, але показує нормальний опір — проблема може бути в патроні або вимикачі, а не в самій лампі.

🧰 Додатково: після кожного вимірювання перевіряйте, чи ви повернули перемикач у безпечне положення, наприклад на прозвонку або «OFF». Це зменшує ризик випадкових коротких замикань у наступному вимірюванні.

Додаткові можливості мультиметра

Окрім базових перевірок напруги, опору та цілісності, навіть недорогий мультиметр має низку додаткових режимів, які корисні не лише електрикам, а й домашнім майстрам. Вони допомагають швидше знаходити несправності в ланцюгах, електроніці та кабелях.

Перевірка діодів та елементів схем

Багато мультиметрів мають спеціальний режим перевірки діодів, позначений символом ▶|–.

Як користуватись:

1. Перемкніть прилад у режим діода.

2. Прикладіть червоний щуп до анода (плюс), чорний — до катода (мінус).

3. На дисплеї з’явиться падіння напруги в діоді — зазвичай 0,5–0,7 В для кремнієвих.

4. Якщо міняєте щупи місцями й прилад показує «OL» — діод справний.

5. Якщо в обох напрямках «OL» або 0 В — елемент несправний.

📝 Цим способом можна швидко перевіряти світлодіоди, діодні мости та навіть базові транзистори (через тестування переходів база-емітер / база-колектор).

✅ Порада: щоб перевірити світлодіод, іноді достатньо подати щупами з мультиметра — слабке світіння свідчить про його справність.

Тестування кабелів та контактів

У великих будинках або офісах часто виникає питання: «Який з цих дротів веде куди?». Мультиметр допоможе без спеціальних трасувальників.

Як діяти:

• Один кінець кабелю замкніть (з’єднайте жили між собою).

• Іншим кінцем перевіряйте прозвонкою кожну жилу — сигнал з’явиться тільки на правильній парі.

• Так само легко знаходити обриви в подовжувачах або вбудованих лініях.

🧠 Лайфхак: якщо кабель довгий, і не хочеться бігати між кінцями — використовуйте помічника або маркуйте жили ізоляційною стрічкою різного кольору, щоб не плутатися.

Використання мультиметра разом з іншими інструментами

Мультиметр не завжди працює «соло». Часто його застосовують у зв’язці з іншими корисними речами:

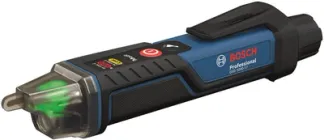

• Викрутка-тестер — допомагає швидко визначити, де фаза, перш ніж підключати щупи.

• Ізоляційна стрічка / термоусадка — для маркування або ремонту пошкоджених проводів після перевірок.

• Кабельні стяжки — щоб фіксувати щупи або дроти під час тривалих замірів.

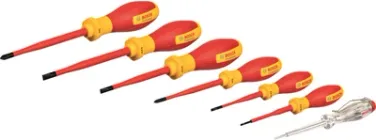

• Набори ручних інструментів — викрутки, плоскогубці, кусачки, які допомагають безпечно дістатися до контактів.

⚡ Важливо: перш ніж щось відрізати або відкручувати, завжди перевіряйте напругу мультиметром або тестером. Навіть «мертвий» на вигляд кабель може бути під напругою.

✅ Порада: використовуйте «третю руку» або маленькі затискачі (крокодили), щоб фіксувати щупи — це зручно, якщо працюєте самостійно.

Поради та лайфхаки від майстра

Мультиметр — це інструмент, який поєднує точність і безпеку. Щоб він служив довго та показував правильні результати, важливо знати кілька базових правил користування, перевірки та догляду. Нижче — практичні рекомендації, які стануть у пригоді і новачкам, і досвідченим майстрам.

Перевірка мультиметра перед роботою

Перед початком будь-яких вимірювань варто переконатися, що прилад працює справно. Для цього достатньо короткої перевірки.
По-перше, замкніть щупи у режимі прозвонки — якщо з’явився звуковий сигнал і на екрані нульовий опір, мультиметр реагує правильно.
По-друге, виміряйте напругу звичайної батарейки на 1,5 В у режимі постійної напруги. Якщо показ збігається з очікуваним, внутрішня електроніка функціонує нормально.
Зверніть увагу на поведінку дисплея: якщо цифри «стрибають» або зображення тьмяніє, це може свідчити про низький заряд елемента живлення або погані контакти у роз’ємах щупів. У моделях з автоматичним вимкненням не забувайте про «сплячий режим» — іноді здається, що прилад несправний, хоча він просто перейшов у очікування.

Безпечне вимірювання мережевої напруги

Робота з мережевими 220 В потребує максимальної обережності. Режим потрібно встановлювати до того, як щупи торкаються розетки, а не навпаки. Тримайте щупи лише за ізольовані ручки та уникайте контакту з металевими частинами. Не варто вимірювати напругу однією рукою, якщо інша торкається металевих або заземлених предметів — це знижує ризик ураження струмом.
Перед тим як вставляти щупи в розетку, переконайтеся, де знаходиться фаза. Якщо не впевнені — скористайтеся викруткою-тестером. Пошкоджені або розхитані гнізда краще не перевіряти взагалі — це ситуація, де безпека важливіша за експеримент.
Особливо небезпечна помилка — спроба виміряти силу струму у побутовій розетці без належних знань. Це один із найпоширеніших способів спалити прилад і створити коротке замикання.

Догляд за приладом і щупами

Правильне зберігання мультиметра напряму впливає на його точність та довговічність. Не кидайте прилад, навіть якщо корпус здається міцним — внутрішні елементи крихкі. Оптимально тримати його в сухому місці, у власному чохлі або коробці разом з базовими інструментами.
Щупи не варто стискати або зав’язувати у вузол. Краще обережно скручувати їх і фіксувати м’якою стрічкою або стяжкою. Якщо поблизу штекерів з’явилися тріщини чи оголення, використовуйте термоусадку або замініть кабелі. Також варто іноді протирати корпус і щупи сухою тканиною — пил і волога впливають на контакти.
Невеликий практичний трюк — наклейте на задню частину корпусу маленьку таблицю з позначеннями режимів. Під час роботи в різних умовах це економить час і зменшує кількість помилок.

Типові помилки початківців

Більшість збоїв у роботі мультиметра відбуваються не через поломку, а через неправильне використання. Найчастіше новачки плутають режими вимірювань — наприклад, залишають прилад у режимі постійної напруги, коли потрібно перевірити опір, або намагаються виміряти струм у розетці, не перемкнувши гнізда. Інша типова ситуація — переплутані щупи: чорний завжди має бути в гнізді COM, а червоний — у відповідному роз’ємі залежно від задачі.
Поширеною є і звичка тримати щупи за металеву частину, що підвищує ризик ураження струмом. А ще багато хто забуває перемикати прилад після роботи в положення «OFF» або прозвонки, через що батарея поступово розряджається, а покази з часом стають неточними.

Уникнути цих помилок просто — перед кожним вимірюванням зупиніться на секунду й перевірте режим, положення щупів та стан екрана.

Цікаві факти та еволюція мультиметрів

Попри те що мультиметр здається сучасним інструментом, його історія нараховує майже століття. Від перших стрілочних приладів до «розумних» моделей з Bluetooth — шлях розвитку цього інструменту дуже показовий.

Перші аналоги та розвиток приладів у XX столітті

Перший універсальний вимірювальний прилад з’явився у 1920-х роках у Великій Британії. Його називали авометром (AvoMeter) — від «ампер», «вольт», «ом». Він об’єднував у собі можливості одразу трьох пристроїв, що на той час було революційно.

Ці перші прилади:

• були повністю аналоговими, з великою шкалою та стрілкою;

• вимагали від користувача ретельного налаштування та вміння читати шкали;

• мали обмежену точність, але відзначались високою надійністю.

У 1950–60-х роках мультиметри стали масовими. Їх використовували у майстернях, на заводах, у школах та військовій техніці.

Перехід до цифрових моделей і автоматичних режимів

У 1970–1980-х роках почалася цифрова епоха:

• Замість стрілки з’явився цифровий дисплей з точними показами.

• Прилади стали легшими, компактнішими та доступнішими.

• З’явились автоматичні діапазони (Auto Range), які позбавили користувача потреби підбирати межі вручну.

• Додалися режими прозвонки з пищалкою, тестування діодів та вимірювання ємності.

Сучасні мультиметри здатні:

• автоматично розпізнавати параметри (Smart Mode);

• зберігати дані в пам’яті;

• передавати покази через Bluetooth на смартфон;

• працювати з True RMS для точного вимірювання змінних сигналів складної форми.

Популярні бренди та приклади з практики

• Fluke — еталон серед професійних приладів. Відрізняються високою точністю, захистом та довговічністю. Використовуються електриками, сервісними інженерами та лабораторіями.

• Mastech — оптимальне співвідношення ціни та можливостей. Підходить для побуту та навчання.

• UNI-T — популярні серед початківців завдяки доступності та інтуїтивному управлінню.

📝 Цікаво: деякі сучасні моделі UNI-T мають «розумні» роз’єми, які підсвічуються, якщо щуп вставлено неправильно — чудовий спосіб уникнути типових помилок новачків.

🔍 Факт: навіть найдешевший цифровий мультиметр сьогодні набагато точніший і зручніший за професійні аналоги 50 років тому. Це чудовий приклад того, як технології зробили складні інструменти доступними кожному.

Декілька практичних порад наостанок

Користування мультиметром — це навичка, яку можна опанувати швидко й упевнено, навіть без спеціальної освіти. Головне — діяти послідовно, не поспішати й завжди пам’ятати про безпеку. Перед кожним вимірюванням варто перевірити, який режим увімкнено та куди під’єднані щупи. Якщо лінія під напругою — діяти максимально обережно, а якщо ні — обов’язково знеструмити її, перш ніж торкатися контактів.

Найкраще починати з простих вимірювань: напруга батарейок, опір лампочок, прозвонка проводів. Такі дії дають відчуття впевненості у власних руках і дозволяють поступово розібратися в логіці приладу. Корисно фіксувати результати, особливо коли йдеться про діагностику — це допоможе побачити зміни з часом і знайти несправність точніше.

Згодом можна переходити до складніших режимів, наприклад, перевірки діодів, вимірювання ємності або температури. Важливо ставитися до мультиметра як до точного інструменту, доглядати за ним і зберігати у належних умовах — це забезпечить його довговічність і стабільну роботу.

Мультиметр — це своєрідний «перекладач» мови електрики. Він відкриває доступ до розуміння процесів, що відбуваються у проводах та пристроях, і дозволяє приймати рішення не на основі здогадок, а на основі реальних даних. Освоївши його, ви отримаєте інструмент, який зробить будь-які побутові електричні задачі значно простішими та безпечнішими.
