Як встановити автоматичний вимикач власноруч

Часто трапляється, що потрібно додати новий електроприлад або захистити окрему лінію у квартирі чи будинку, але викликати електрика не завжди зручно або економічно. Встановлення автоматичного вимикача — одна з тих задач, які можна виконати самостійно, якщо дотримуватись базових правил безпеки та мати елементарне розуміння електрики.

Знаючи, як встановити автоматичний вимикач, ви зможете контролювати свій домашній електрощиток, оновлювати його конфігурацію і зменшити ризики коротких замикань чи перевантажень. Автомат — це основний елемент захисту електромережі, який "відключає" лінію у разі небезпеки. Без нього не обійтись при облаштуванні електропостачання навіть у найменшому об'єкті.

Далі розглянемо покрокову інструкцію з монтажу автомата, розберемо типові помилки та дамо кілька практичних порад, які збережуть ваш час і нерви.

Підготовка до встановлення

Що потрібно знати перед початком робіт

Перш ніж узятись за інструменти, важливо усвідомити: навіть проста заміна або встановлення автомата — це робота з потенційно небезпечною напругою. Найменша необережність може призвести до ураження струмом або пожежі.

Основні правила електробезпеки:

• Працюйте лише при повному знеструмленні мережі.

• Перевіряйте напругу тестером, навіть якщо впевнені, що вона відключена.

• Не доторкайтеся до оголених провідників без інструментів з ізольованими ручками.

• Не залишайте оголених проводів без нагляду — навіть на кілька хвилин.

⚠️ Коли краще звернутись до електрика: Якщо ви не впевнені у своїх діях, бачите стару або переплутану проводку, чи електрощиток складний для розуміння — не ризикуйте. Фахівець не тільки зробить це швидше, але й безпечніше.

Необхідні інструменти та матеріали

Для встановлення автоматичного вимикача не потрібно дорогої техніки, але базовий набір повинен бути якісним. Ось основне, що вам знадобиться:

Інструменти:

• Індикатор напруги або тестер — для перевірки наявності струму

• Викрутки (пласка та хрестова) — краще з діелектричним покриттям

• Стрипер або бокорізи — для зняття ізоляції

• Плоскогубці — для підгину або утримання проводу

• Монтажний ніж або ніж для зачистки кабелів

Витратні матеріали:

• Клемники або з'єднувальні гільзи (наприклад, WAGO)

• Маркувальні бірки або стрічка для підпису проводів

• Ізоляційна стрічка (бажано якісна, наприклад, 3M або Tesa)

• Гвинти для кріплення, якщо DIN-рейка має резервне місце

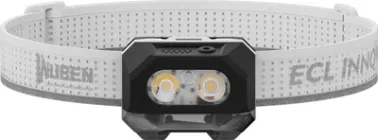

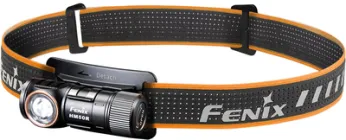

💡 Порада: Варто також мати маленький ліхтарик або налобний світильник, адже працювати доведеться в щитку без освітлення.

Вибір автоматичного вимикача

Автоматичний вимикач повинен відповідати конкретному навантаженню, інакше він або постійно "вибиватиме", або — що гірше — не спрацює в аварійній ситуації.

Основні критерії:

• Номінальний струм: найпопулярніші — 10 А, 16 А, 25 А (для освітлення, розеток, побутової техніки відповідно)

• Тип розчеплення: для побуту найчастіше використовують тип С (реагує як на коротке замикання, так і на перенавантаження)

• Кількість полюсів: для звичайної фази — 1-полюсний, для захисту фаз+нуль — 2-полюсний

• Сумісність із щитком: автомат повинен мати стандартну ширину (18 мм) і підходити до наявної DIN-рейки

Популярні бренди:

📌 Лайфхак: Якщо ви не впевнені у характеристиках, подивіться, який номінал мають сусідні автомати у щитку. Але не копіюйте їх сліпо — важливо враховувати навантаження кожної лінії.

Покрокова інструкція: як встановити автоматичний вимикач

Тепер переходимо до найвідповідальнішої частини — монтажу. Розіб’ємо процес на прості кроки, щоб ви могли не поспішаючи виконати кожен з них, перевіряючи правильність дій.

Крок 1: Знеструмлення мережі

Перед будь-якими діями необхідно повністю знеструмити електрощиток. Це правило не має винятків.

Що потрібно зробити:

1. Вимкніть головний автомат або вступний рубильник.

2. Перевірте відсутність напруги тестером або індикаторною викруткою на всіх шинах і контактах.

3. Додатково перевірте кабель, до якого будете підключати автомат — навіть за умови відключення живлення.

⚠️ Порада безпеки: Завжди перевіряйте індикатор перед роботою — тестуйте його на відомому джерелі напруги, щоб переконатися, що він працює правильно.\

Крок 2: Підготовка місця для встановлення

Тепер відкрийте кришку щитка, щоб отримати доступ до DIN-рейки. Переконайтесь, що:

• є вільне місце для встановлення нового автомата;

• сусідні пристрої не заважають монтажу;

• проводи дотягуються до потрібного місця.

Якщо рейка заповнена, можна використати додаткову модульну коробку, яку встановлюють поруч, або замінити на щиток з більшою кількістю модулів.

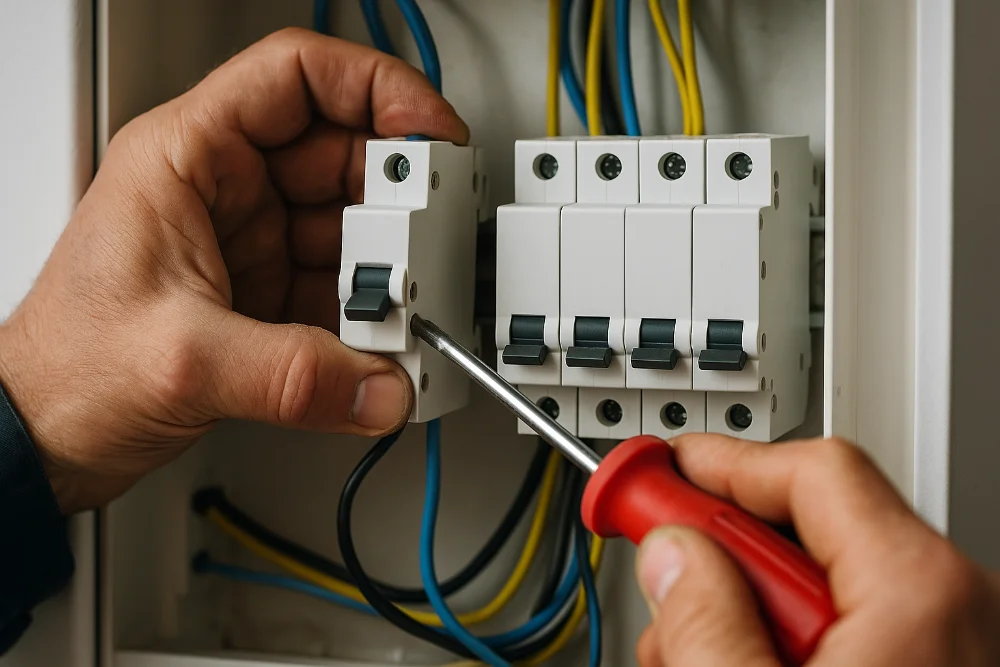

Крок 3: Монтаж вимикача на рейку

Автоматичні вимикачі мають універсальне кріплення під DIN-рейку. Щоб закріпити його:

1. Візьміть автомат і зачепіть його верхньою частиною за DIN-рейку.

2. Натисніть на нижню частину, доки він не "клацне" і не зафіксується.

3. Перевірте, чи щільно сидить — автомат не повинен хитатися або зсуватися.

📌 Корисно знати: У деяких моделях є фіксуюча засувка — її потрібно злегка потягнути вниз при демонтажі.

Крок 4: Підключення кабелів

Один із найвідповідальніших моментів — правильне підключення проводів.

Основні дії:

• Зачистіть провід на 10–12 мм.

• Вставте фазний провід у верхній контакт (вхід), а навантаження — в нижній (вихід).

• Надійно затягніть гвинти викруткою. Не перестарайтеся, щоб не зірвати різьбу.

Поради:

• Якщо використовується багатожильний провід — використовуйте наконечники НШВІ, які забезпечують надійний контакт.

• Позначайте кожен провід маркером або стрічкою — це спростить подальше обслуговування.

• Якщо в щитку встановлена нульова шина (N) і заземлення (PE) — не переплутайте підключення.

Схема підключення автомата:

  ~230В фаза  →  [ автомат ] → навантаження
               ↑           ↓
          вхід (L)     вихід (L)

Крок 5: Перевірка та тестування

Коли все підключено і автомат встановлений, прийшов час перевірити, чи все працює правильно:

1. Переконайтесь, що автомат у вимкненому положенні.

2. Увімкніть головний вимикач у щитку.

3. Увімкніть новий автомат — перевірте, чи немає іскріння або тріску.

4. Перевірте навантаження (розетку, освітлення) — чи працює воно як слід.

5. За допомогою тестера переконайтесь у наявності напруги на виході автомата.

Якщо після вмикання автомат відразу вибиває, відключіть живлення й перевірте схему — швидше за все, десь замикання або неправильне підключення.

Поради майстра

Встановити автоматичний вимикач — це лише пів справи. Не менш важливо — перевірити правильність виконаного монтажу та уникнути поширених помилок. А ще — подбати про загальну надійність електрощитка, доповнивши його потрібними елементами.

Що ще варто перевірити при встановленні

Навіть якщо автомат працює і живлення подається, важливо провести візуальний та функціональний огляд:

• Контакти не повинні "грітися" — доторкніться до корпусу через кілька хвилин після ввімкнення (звісно, обережно). Надмірне тепло — ознака поганого контакту.

• Провід щільно затиснутий — смикніть кабель: він не повинен рухатися у клемі.

• Маркування проводів — підпишіть, куди веде кожен провід. Це допоможе у майбутньому.

• Немає "нульових петель" — нуль повинен іти тільки через свою шину, не повертатись через автомат.

Типові помилки початківців

Багато проблем виникає через дрібниці, які легко уникнути, якщо знати наперед:

❌ Переплутані вхід і вихід
Автомат не "впізнає", з якого боку фаза — але за стандартом вхід має бути зверху. Це спрощує діагностику і ремонт.

❌ Слабке затягування гвинтів
Ненадійний контакт викликає іскріння, перегрів, а іноді — пожежу. Затягуйте міцно, але без надриву.

❌ Використання надто тонкого дроту
Якщо кабель не витримує струму автомату — він буде перегріватись. Завжди перевіряйте переріз дроту.

❌ Зайва кількість скруток
Скрутки заборонені ПУЕ. Якщо треба з’єднати кілька проводів — краще використовуйте клемники типу WAGO або гільзи.

Додаткове обладнання, яке стане у пригоді

Один автомат — це добре, але для комплексного захисту варто передбачити ще кілька елементів:

• УЗО (пристрій захисного відключення) — реагує на витік струму (наприклад, у вологих приміщеннях або ванній).

• Диференційний автомат — поєднує функції автомата й УЗО. Ідеальний варіант для економії місця.

• Монтажна DIN-шина з розподільною гребінкою — дозволяє зручно й акуратно з’єднувати кілька автоматів.

• Індикатори напруги — сигналізують наявність фази у конкретних лініях.

💡 Цікаво знати: Сучасні щитки передбачають навіть модулі реле напруги, які захищають побутову техніку від стрибків у мережі.

Все стане на свої місця

Як бачимо, знання того, як встановити автоматичний вимикач власноруч, дозволяє не лише зекономити кошти на виклику майстра, а й краще зрозуміти, як працює ваша домашня електромережа. Це дає впевненість і контроль, особливо коли потрібно оперативно відреагувати на аварійну ситуацію чи розширити електропостачання в будинку.

У процесі монтажу важливо не поспішати, чітко дотримуватись правил безпеки, перевіряти кожен контакт і уважно працювати з проводами. Правильно обраний автомат — це запорука того, що ваша техніка та проводка будуть у безпеці, навіть у разі короткого замикання чи перевантаження.

Не бійтеся вивчати нове — але завжди дійте відповідально. Якщо маєте найменші сумніви — краще проконсультуватися або доручити роботу професіоналу. Бо найкраща електрика — це та, що працює надійно, непомітно й безпечно.

🔌 І пам’ятайте: дрібниці в електриці — це часто найважливіші речі.
