Схема підключення ПЗВ і реле напруги

Що таке ПЗВ і реле напруги та навіщо вони потрібні

Підключення ПЗВ і реле напруги — одна з найважливіших частин безпечного електромонтажу в житлових і комерційних приміщеннях. Неправильне підключення або відсутність цих пристроїв може призвести до серйозних наслідків: від виходу з ладу дорогої техніки до ураження електричним струмом. Щоб уникнути таких проблем, розберемося, для чого потрібні ці прилади та яку роль вони відіграють у схемі електропостачання.

Призначення ПЗВ — захист людини та обладнання

ПЗВ — пристрій захисного відключення — реагує на витік струму. Його головне завдання — захистити людину від ураження електрострумом у разі дотику до пошкодженого обладнання або оголених проводів. Крім того, ПЗВ допомагає уникнути пожежі, яку може спричинити витік на корпус приладу чи вологу поверхню.

Працює пристрій просто: якщо струм, що "повертається" по нульовому проводу, менший за той, що "вийшов" через фазу, ПЗВ миттєво розриває коло.

💡 Наприклад, при витоку 30 мА (типовий поріг спрацювання побутового ПЗВ) пристрій спрацьовує за частки секунди.

Функції реле напруги — моніторинг мережі та автоматичне відключення

Реле напруги або реле контролю напруги стежить за рівнем напруги в мережі. Якщо параметри виходять за допустимі межі (наприклад, менше 180 В або більше 250 В), реле вимикає живлення, попереджаючи пошкодження електротехніки.

Сучасні моделі реле часто мають дисплеї, затримку на включення, автоматичний повтор пуску після стабілізації напруги, а також інформативну індикацію аварій.

Чим ПЗВ відрізняється від автоматичного вимикача

Автоматичний вимикач (автомат) захищає мережу від перевантаження та короткого замикання. Але він не реагує на витік струму або коливання напруги. Саме тому ПЗВ і реле напруги — не дублюють автомати, а доповнюють систему безпеки.

🛠 Для роботи з цими приладами рекомендую мати в наборі мультиметр (для перевірки параметрів мережі), індикатор напруги, викрутки з діелектричними ручками та маркери для підпису проводів.

Схема підключення ПЗВ і реле напруги: основні варіанти

Щоб схема підключення ПЗВ і реле напруги працювала коректно й надійно, важливо розуміти логіку їх взаємодії. Від порядку встановлення залежить як функціональність, так і зручність експлуатації системи. Нижче розглянемо кілька перевірених варіантів.

Підключення ПЗВ після реле напруги: переваги

Це найрозповсюдженіший та рекомендований варіант для побутових щитків.

Суть схеми:

1. Спочатку живлення проходить через реле напруги.

2. Потім на ПЗВ.

3. Далі — на автомати для кожної групи споживачів.

Переваги такого підключення:

• У випадку стрибка напруги, реле напруги знеструмить усе, включно з ПЗВ, що продовжує строк його служби.

• При нормалізації напруги реле автоматично відновлює живлення.

🧰 Цей варіант особливо ефективний при використанні пакетного реле типу Zubr D63, який легко встановлюється на DIN-рейку та підтримує великі струми.

Варіант із підключенням реле напруги після ПЗВ: коли так роблять

Варіант підключення реле напруги після ПЗВ використовується рідше та доцільний у специфічних ситуаціях. Це може бути корисно, якщо потрібно захистити лише певну групу приладів, наприклад холодильник чи бойлер, або коли реле встановлюється на окрему розеткову лінію, а не на загальну.

Недоліком такого рішення є те, що під час стрибка напруги ПЗВ залишається під напругою, що зменшує його довговічність.

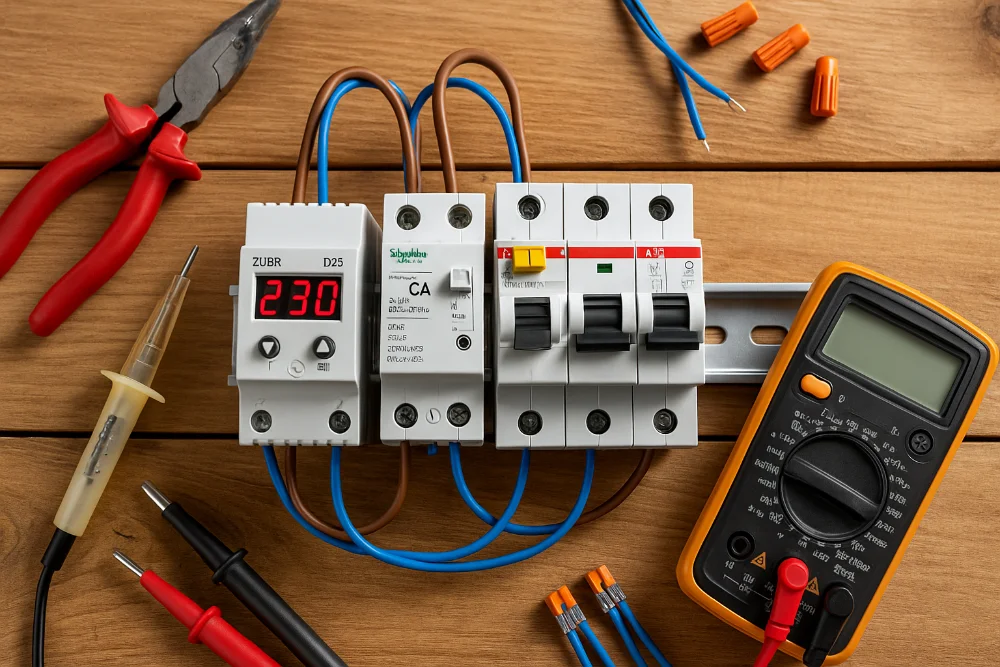

Послідовне підключення до щита з автоматами — наочно в схемі

Розглянемо типовий приклад:

[Вхід мережі]
    ↓
[Автомат ввідний]
    ↓
[Реле напруги]
    ↓
[ПЗВ]
    ↓
[Група автоматів (освітлення, розетки, бойлер і т.д.)]

🗂 Для реалізації такої схеми, крім самих приладів, знадобиться:

• DIN-рейка (якщо монтаж виконується у щит),

• двосторонні або трьохрядні клемники (наприклад, WAGO або аналогічні),

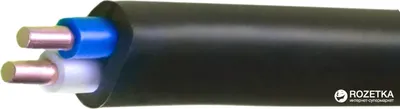

• гнучкий провід ПВ-1 або монолітний ВВГнг-Ls, відповідно до навантаження.

🔌 Якщо ви використовуєте модульні пристрої (типу Schneider, Hager чи Legrand), їх розміри стандартизовані, що спрощує складання щита.

Як правильно обрати ПЗВ і реле напруги: технічні параметри

Правильний вибір ПЗВ і реле напруги напряму впливає на ефективність захисту та довговічність обладнання. Не варто купувати перші-ліпші пристрої в інтернет-магазині — потрібно розуміти технічні параметри, які мають значення для вашої конкретної мережі.

На що звертати увагу при виборі ПЗВ

Пристрій захисного відключення підбирається за кількома ключовими характеристиками:

1. Номінальний струм (In) — повинен бути не менше, ніж у ввідного автомата. Найчастіше використовують моделі на 25А, 40А або 63А.

2. Струм витоку (I∆n) — стандарт для побуту: 30 мА. Якщо мова про окремі лінії у вологих зонах (ванна, кухня), іноді беруть 10 мА.

3. Тип ПЗВ:

   • Тип АС — спрацьовує лише на змінний струм витоку (бюджетний варіант),

   • Тип А — універсальніший, реагує також на пульсуючий струм, рекомендований для сучасної техніки (бойлери, пральні машини, індукційні плити).

4. Кількість полюсів:

   • 2-полюсне ПЗВ — для однофазної мережі,

   • 4-полюсне — для трифазної.

📌 Порада: завжди перевіряйте наявність тестової кнопки «T» на корпусі — це обов’язковий елемент справного ПЗВ.

Характеристики якісного реле напруги

Реле напруги має виконувати не лише функцію «вимкнути при перенапрузі», а й стабільно працювати у звичайному режимі без помилкових спрацьовувань.

На що звертати увагу:

📌 Моделі з затримкою включення дозволяють уникнути частих вмикань при нестабільній напрузі (особливо корисно в сільських мережах).

Популярні бренди та огляд моделей

На українському ринку є кілька надійних виробників:

• Zubr (Україна) – серія D63, D25, D40. Популярне реле напруги з дисплеєм, затримкою і можливістю самостійного налаштування меж.

• Schneider Electric – серія Acti 9. Висока якість, довговічність, сертифікати безпеки.

• ABB – дорогий сегмент, але максимально стабільна робота навіть в екстремальних умовах.

• E.Next – бюджетна альтернатива для побутових рішень.

🧩 Якщо ви комплектуєте щит, доцільно використовувати одного виробника для всіх компонентів — це полегшує монтаж і гарантує сумісність.

Поради щодо монтажу та супутнього обладнання

Підключення ПЗВ і реле напруги — справа не лише технічно точна, а й відповідальна. Щоб монтаж був надійним і безпечним, варто подбати не тільки про правильну схему, а й про якісні витратні матеріали та інструменти. Тут важливі і дрібниці, і досвід.

Кабелі, DIN-рейки, клеми — що знадобиться для встановлення

Для монтажу навіть простої схеми знадобиться базовий набір комплектуючих:

• Провід — бажано мідний, переріз обирається відповідно до навантаження (мінімум 2,5 мм² для розеткових ліній, 1,5 мм² — для освітлення, 4 або 6 мм² — для вводу).

• DIN-рейка — металева напрямна для кріплення ПЗВ, реле, автоматів. Стандарт — 35 мм.

• Клемники (WAGO, IEK, Legrand) — для швидкого та безпечного з'єднання проводів без пайки.

• Шинопроводи або перемички — дозволяють зручно з’єднати одразу кілька модульних пристроїв (економлять місце в щиті).

• Маркувальні стрічки або маркери — для підпису проводів, що спрощує обслуговування в майбутньому.

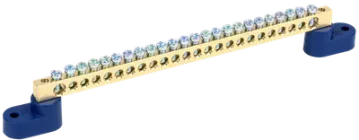

💡 Лайфхак: використовуйте двоколірні нульові шини — синю для N, жовто-зелену для PE (заземлення). Це допоможе уникнути помилок при обслуговуванні або модернізації.

Інструменти для монтажу (викрутки, індикатор напруги, мультиметр)

Монтаж навіть найкращого обладнання без належного інструменту — ризикована авантюра. Мінімальний набір майстра виглядає так:

• Викрутки з діелектричними ручками (хрестові, прямі) — для безпечного підключення контактів.

• Індикатор напруги — визначити наявність фази.

• Мультиметр — перевірити напругу, струм витоку, цілісність проводу.

• Знімачі ізоляції (стрипери) — дозволяють акуратно зняти ізоляцію, не пошкодивши жилу.

• Кримпери або обтискачі — якщо використовуються наконечники для багатожильного проводу.

🧰 Для зручного монтажу в розподільчому щиті часто використовують універсальні набори електрика, які включають більшість потрібного інструменту в одному кейсі.

Лайфхаки для безпечного і чистого монтажу

• Розмічайте щит заздалегідь — продумайте логіку розташування пристроїв до монтажу.

• Не економте на заземленні — підключення ПЗВ без якісного заземлення може втратити сенс.

• Обрізайте провід із запасом — краще мати кілька зайвих сантиметрів, ніж шукати нову жилу.

• Фіксуйте проводку нейлоновими стяжками — це додає акуратності та безпеки.

• Перевірте затяжку контактів через кілька днів — після першого нагріву мідь може трохи “усістися”.

🧩 Також не забудьте про наклейки або підписані схеми всередині дверцят щита. Це зручно для сервісу або подальших доповнень до системи.

Що варто пам’ятати перед підключенням

Навіть якщо схема зрозуміла, обладнання підібране, а інструменти під рукою — не поспішайте. Електромонтаж вимагає чіткості, уваги та дотримання правил. У цьому розділі — коротке нагадування про те, що важливо врахувати перед запуском системи.

Типові помилки під час підключення

Найпоширеніші помилки, які допускають навіть досвідчені користувачі:

• Переплутані полюси. Наприклад, нульовий провід замикається на фазу — це може призвести до спрацювання ПЗВ навіть без витоку.

• Підключення реле на виході після ПЗВ — часто помилково, що знижує ефективність захисту (як згадували раніше).

• Об’єднання нульових проводів після ПЗВ — небезпечно та заборонено, оскільки викликає хибні спрацювання.

• Недостатній переріз проводу — призводить до перегріву або втрати потужності.

⚠️ При монтажі завжди звертайте увагу на схеми виробника — деякі моделі ПЗВ або реле мають індивідуальні особливості підключення.

Чому важливо дотримуватись електротехнічних норм

Дотримання норм ПУЕ (Правил улаштування електроустановок) — це не бюрократія, а основа безпеки:

• Правильне заземлення знижує ризик ураження.

• Відповідність струмів ПЗВ і автоматів гарантує ефективне спрацювання.

• Розділення нуля та землі дозволяє уникнути небезпечних ситуацій при несправностях.

📘 Багато монтажників також користуються таблицями:

Коли краще звернутись до професіонала

Є ситуації, коли краще звернутися до професіонала й не ризикувати. Це стосується випадків, коли у вас трифазна мережа з комбінованими навантаженнями або якщо необхідно інтегрувати реле напруги в систему “розумного дому”. Також варто запросити фахівця, якщо є сумніви щодо правильності підключення, адже одна помилка може коштувати дорожче, ніж послуги електрика.

У складних випадках монтаж повинен виконувати сертифікований спеціаліст з групою допуску не нижче III.

👉 Дотримуючись простих, але перевірених рішень, можна змонтувати безпечну, ефективну й довговічну електромережу. Підключення ПЗВ і реле напруги — це не просто «галочка» у монтажному чеклісті, а запорука безпеки всієї родини та електротехніки в будинку.
