Як працює автоматичний перемикач фаз – простою мовою

У багатьох регіонах із нестабільним електропостачанням – як у сільській місцевості, так і на околицях міст – ситуації, коли одна з фаз зникає або сильно “просідає”, трапляються регулярно. Це особливо критично для приватних будинків, котеджів, автомайстерень, сервісних станцій, а також невеликих виробничих приміщень. Адже, коли напруга на одній з фаз падає нижче норми, електроприлади або не працюють, або швидко виходять з ладу.

Простіше кажучи, автоматичний перемикач фаз — це пристрій, який дозволяє уникнути багатьох побутових і технічних проблем, пов’язаних із нестабільністю мережі. І розуміння того, як працює перемикач фаз, допомагає не лише правильно його обрати, а й зекономити на ремонтах та профілактиці обладнання.

Типові проблеми з живленням у приватних будинках і на виробництві

У більшості об'єктів підключення йде по схемі з трьома фазами. Проте кінцеві споживачі – освітлення, холодильники, кондиціонери, бойлери – зазвичай підключаються до однієї конкретної фази. Якщо в ній “провал” по напрузі або фаза зникла зовсім, це призводить до:

• зупинки роботи холодильного обладнання;

• зависання котлів та контролерів систем опалення;

• аварійної зупинки електродвигунів;

• мерехтіння світла або повної його відсутності.

А на виробництві це ще й простій, збитки, ризики пошкодження технологічного обладнання.

Наслідки перекосу фаз або зникнення однієї з них

Порушення фазового балансу – не дрібниця. Наприклад:

• Падіння напруги нижче 190 В на одній фазі може “спалити” компресор холодильника.

• Зникнення фази викликає аварійне відключення систем безпеки.

• Часті перепади змінюють струмове навантаження на двигуни, що веде до перегріву обмоток.

Саме тому перемикач фаз стає розумним “стражем” стабільної напруги в системі, що вміє вчасно зреагувати.

Як працює перемикач фаз: принцип дії та основні функції

Що таке автоматичний перемикач фаз

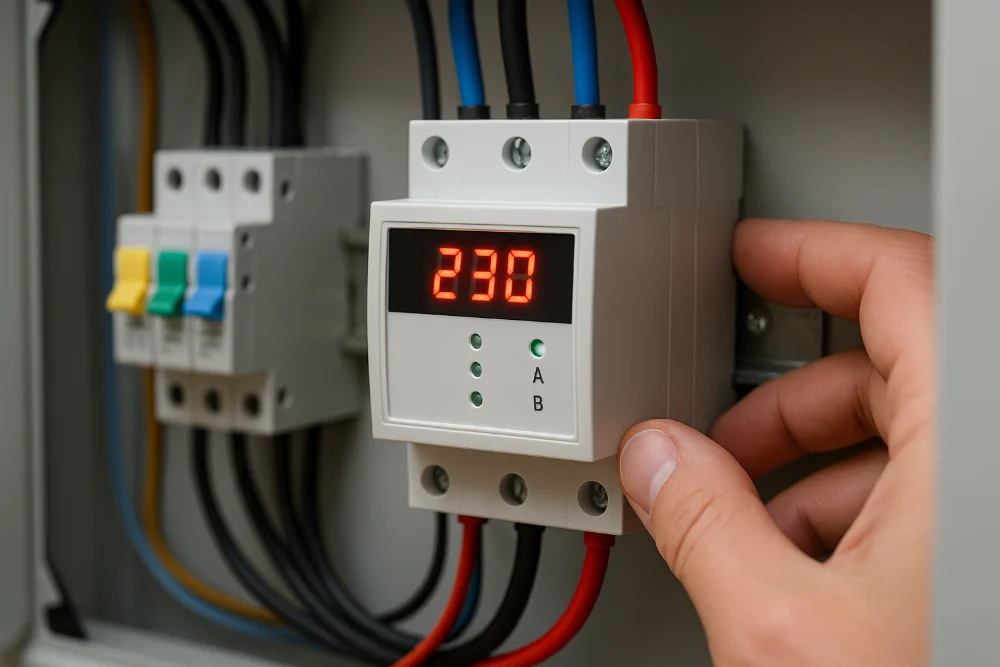

Автоматичний перемикач фаз — це електротехнічний пристрій, основним завданням якого є безперебійне забезпечення живленням споживачів, незалежно від того, яка з фаз у конкретний момент часу найстабільніша. Він автоматично аналізує напругу на трьох фазах і миттєво підключає навантаження до тієї, де напруга перебуває в межах норми (зазвичай 200–240 В).

Його встановлюють у розподільчому щиті після ввідного автомата й перед групами споживачів. Після монтажу пристрій працює без участі користувача, цілком автономно.

Алгоритм роботи – як “розумна автоматика” обирає найкращу фазу

1. Аналіз – пристрій постійно вимірює напругу на всіх трьох фазах.

2. Вибір – з доступних фаз обирається та, де напруга відповідає заданим параметрам (наприклад, не нижче 195 В і не вище 250 В).

3. Перемикання – відбувається миттєве підключення навантаження до “здорової” фази. Якщо кілька фаз у нормі — зазвичай обирається та, що має найвищу пріоритетність (задану на етапі налаштування).

4. Контроль – при поверненні напруги на фазу з вищим пріоритетом перемикач повертає навантаження назад (опціонально — з затримкою кілька секунд).

Це все відбувається без клацання реле, без мерехтіння ламп і без перерв у живленні, якщо пристрій має вбудований захист від імпульсного провалу напруги.

Схематичне зображення роботи пристрою (опис словами)

Уявіть собі трьох кандидатів (фази A, B і C), які одночасно проходять “співбесіду” (моніторинг напруги). Кожен пропонує себе як найкращий варіант. Перемикач обирає найстабільнішого й “найздоровішого” кандидата й “працевлаштовує” його — підключає до електромережі ваш будинок чи об'єкт.

Приклад поведінки:

• Якщо на фазі А — 215 В, на B — 180 В, на C — 220 В, а пріоритет встановлено: A > C > B — перемикач обере фазу A.

• Якщо фаза A “впала” до 185 В — перемикання відбувається на C.

• Коли напруга на A відновиться до норми — можливе повернення назад, якщо активовано опцію “повернення на пріоритетну”.

Види перемикачів фаз та як обрати правильний варіант

Автоматичні перемикачі фаз бувають різних типів – як за принципом роботи, так і за способом підключення. Вибір потрібного варіанту залежить від навантаження, типу об’єкта, кількості фаз у системі, а також ваших побажань щодо функціоналу.

Однофазні та трифазні перемикачі – у чому різниця

👉 Порада: навіть якщо у вас три фази на вводі, але всі побутові прилади живляться від однієї фази — вам підійде однофазний перемикач.

Також важливо враховувати:

• Номінальний струм (наприклад, 16 А, 25 А, 40 А) — підбирається залежно від потужності підключених приладів.

• Час перемикання — чим менший, тим краща стабільність для чутливих споживачів.

Популярні моделі: огляд брендів

На ринку є чимало брендів, але серед перевірених практикою:

• Zubr (Україна) – доступні, прості в монтажі, надійні. Моделі PF-431, PF-432 мають добрий функціонал для побуту.

• Eaton (Німеччина) – преміальні рішення для індустріального використання. Надійність на рівні промислового стандарту.

• Schneider Electric (Франція) – багатофункціональні пристрої з індикацією, програмуванням та захистом від перенапруги.

• Novatek-Electro – ще один український бренд, популярний у малому бізнесі та серед електриків.

💡 Лайфхак: якщо в будинку вже є стабілізатор, важливо розміщувати перемикач фаз до стабілізатора — це запобігатиме навантаженню на пристрій у разі зникнення фази.

На що звертати увагу при виборі

Перед покупкою перевірте такі параметри:

• Сумісність з напругою: 220 В або 380 В

• Спосіб монтажу: DIN-рейка (найпоширеніший варіант для щитка)

• Чи є затримка при включенні — це корисно для захисту від “мігання” фаз

• Наявність світлодіодної індикації стану

• Можливість налаштування пріоритетності фаз

Монтаж та супутнє електромонтажне обладнання

Правильна установка перемикача фаз — запорука його надійної та довговічної роботи. Хоча багато моделей розраховані на монтаж “в один клік” на DIN-рейку, нехтування базовими вимогами може призвести до нестабільної роботи або навіть аварій.

Необхідні інструменти: викрутки, індикаторна викрутка, тестер

Для монтажу вам знадобляться стандартні інструменти електрика:

• Хрестова та пряма викрутки — для фіксації контактів і автоматів;

• Індикаторна викрутка — для перевірки наявності напруги на клемах;

• Тестер (мультиметр) — обов’язковий при перевірці напруги на фазах та для діагностики;

• Кусачки й стрипер — для обрізання та зачищення дротів.

👉 Порада: завжди вимикайте головний автомат перед початком робіт. Це елементарне правило безпеки, яке часто ігнорують.

Витратні матеріали: клеми, автоматичні вимикачі, кабель

У процесі встановлення перемикача фаз можуть знадобитись такі витратні матеріали:

• Клемні колодки або WAGO-з’єднувачі – для надійного підключення провідників;

• Автоматичні вимикачі (автомати) – для захисту окремих фаз і ліній споживання;

• Мідний кабель перерізом 2,5 або 4 мм² – відповідно до навантаження;

• Маркувальні наліпки або термоусадка – для зручності обслуговування у майбутньому.

💡 Лайфхак: для перевірки перемикання фаз після монтажу, тимчасово створіть умови для зникнення однієї з фаз (наприклад, вимкнувши автомат на фазі), і простежте за реакцією пристрою. Це швидкий тест без навантаження.

Щитове обладнання та місце встановлення перемикача

Перемикач фаз встановлюється у розподільчому щиті — найкраще одразу після ввідного автомата та реле напруги (якщо воно є). Варто звернути увагу на:

• Кількість вільного місця у щиті — пристрій займає від 3 до 6 модулів;

• Наявність заземлення та нульової шини;

• Сумісність з іншими приладами у щитку (автомати, УЗО, стабілізатори, реле).

У сучасних щитах добре поєднуються перемикачі фаз із модульними реле контролю напруги та вольтметрами — це дозволяє контролювати роботу системи в реальному часі.

Поради від практиків: експлуатація, обслуговування, лайфхаки

Навіть найкращий автоматичний перемикач фаз потребує правильного використання та періодичного обслуговування. Це не складно, але дозволяє уникнути неприємностей, які можуть коштувати дорого — як у плані обладнання, так і втраченого часу.

Перевірка фаз перед встановленням

Перед підключенням перемикача важливо перевірити:

• чи дійсно у вас є три незалежні фази (часто буває, що дві з них “підсаджені” з однієї лінії);

• яка послідовність фаз — хоча більшості моделей це не критично, краще знати порядок;

• рівень напруги на кожній із фаз у різні години доби — іноді є стабільні “провали” у певний період (наприклад, вечорами).

Для цього найкраще використовувати мультиметр або тестер напруги з цифровим дисплеєм.

🎯 Цікавий факт: у деяких районах приватної забудови “найгіршою” фазою вважається середня (B), тому в деяких перемикачах її ставлять останньою у пріоритеті.

Обслуговування: на що звертати увагу щороку

Автоматичні перемикачі фаз не потребують щомісячного обслуговування, однак:

• раз на рік перевірте клемні з’єднання — вони можуть послабитись від вібрацій чи температур;

• огляньте корпус на наявність нагару чи запаху плавлення — це ознака перегріву;

• перевірте індикатори та роботу пристрою шляхом симуляції зникнення фази (вимкнення відповідного автомата).

Також варто протирати пил у щиті — особливо в місцях із підвищеною вологістю або в майстернях.

Що не варто робити: типові помилки монтажу

1. Підключати одну й ту саму фазу на кілька входів — це не забезпечить резервування, а створить ризик короткого замикання.

2. Ігнорувати заземлення щита — перемикач працює з напругою, і без надійного контуру безпеки захист знижується.

3. Навантажувати перемикач “по максимуму” — завжди залишайте запас у 20–30% по струму.

4. Підключати після стабілізатора — порядок має бути: фази → перемикач → стабілізатор (за потреби) → споживачі.

👉 Порада від практика: якщо у вас в системі є також генератор, варто обирати перемикач із ручним режимом або з додатковим реле, щоби не було конфлікту у випадку аварійного перемикання.

Що варто пам’ятати, якщо ви хочете стабільну напругу

Стабільне живлення — це не розкіш, а необхідність, якщо ви цінуєте безпеку техніки, комфорт у побуті та надійність роботи обладнання. Автоматичний перемикач фаз — це невеликий, але надзвичайно корисний пристрій, який працює тоді, коли ви цього навіть не помічаєте. Саме у цьому його перевага.

Однак варто пам’ятати кілька ключових речей:

• Перемикач фаз — не заміна стабілізатора, а доповнення до нього в умовах нестабільного живлення.

• Навіть найкращий пристрій не зможе врятувати ситуацію, якщо у мережі одночасно відсутні всі фази або якщо фази “з’єднані” неправильно.

• Найефективніше перемикач працює у зв’язці з іншими елементами системи електрозахисту — УЗО, автоматами, реле напруги, стабілізаторами.

І головне — не економте на якості. Купівля сертифікованого обладнання від перевірених брендів та монтаж, виконаний фахівцем, забезпечить вам безпеку та впевненість у кожному включенні світла.

🔌 Завжди краще один раз правильно підключити, ніж потім переробляти після аварії.
