Як безпечно вимірювати напругу і опір: покрокова інструкція для початківців

Вимірювання електричних величин — це перший практичний крок, з якого починається знайомство з електротехнікою. Саме на цьому етапі виникає найбільше запитань і сумнівів: куди під’єднувати щупи, який режим обрати, чи безпечно торкатися провідників. Неправильні дії можуть призвести не лише до хибних показників, а й до ураження струмом або виходу з ладу мультиметра.

Цей матеріал створено як спокійний і зрозумілий порадник для тих, хто лише навчається працювати з вимірювальними приладами. Ми розберемо, як вимірювати напругу і опір правильно та безпечно, без перевантаження складними термінами. Крок за кроком — від базових понять до практичних дій — щоб користувач почувався впевнено і розумів, що саме він робить і чому.

Що потрібно знати перед початком вимірювань

Основні електричні поняття простими словами

Перш ніж брати до рук мультиметр, важливо зрозуміти, що саме ми вимірюємо. Це допоможе уникнути помилок і зробить подальші дії логічними.

Напруга — це різниця електричних потенціалів між двома точками. Простими словами, це “тиск”, який змушує електричний струм рухатися по провідниках. Напруга вимірюється у вольтах (В). Вона може бути присутня навіть тоді, коли струм фактично не тече.

Опір — це здатність матеріалу або елемента протидіяти проходженню струму. Чим більший опір, тим складніше струму пройти через ланцюг. Опір вимірюється в омах (Ω) і залежить від матеріалу, довжини та перерізу провідника.

Важливо розуміти ключову відмінність:

• напругу вимірюють у працюючому колі,

• опір — тільки у знеструмленому.

Постійний і змінний струм: у чому різниця

Ще одне базове поняття — тип струму, з яким ви працюєте.

Постійний струм (DC) тече в одному напрямку. Він використовується в батарейках, акумуляторах, автомобільних електросистемах, більшості електронних пристроїв.

Змінний струм (AC) постійно змінює напрямок. Саме такий струм є в побутових розетках і подовжувачах. Він потенційно небезпечніший, тому потребує особливої уважності.

Мультиметр має окремі режими для вимірювання постійної та змінної напруги. Неправильний вибір режиму — одна з найпоширеніших помилок початківців.

✨ Лайфхак
Якщо не впевнені, з яким типом струму маєте справу, не поспішайте вимірювати. Перевірте джерело живлення або скористайтеся тестером напруги — це простий і безпечний спосіб зорієнтуватися.

Мультиметр: будова та принцип роботи

Мультиметр — це базовий вимірювальний прилад, без якого складно уявити будь-які роботи з електрикою. Він поєднує в собі кілька функцій і дозволяє вимірювати напругу, опір, а в багатьох моделях — ще й струм, виконувати прозвонку та інші перевірки. Для новачка важливо не знати все одразу, а чітко розуміти основні елементи та їх призначення.

Основні елементи мультиметра

Незалежно від моделі, більшість мультиметрів мають схожу будову.

Дисплей
Показує числове значення вимірювання. У цифрових мультиметрах це рідкокристалічний екран, у аналогових — шкала зі стрілкою. Для початківців зручніші цифрові моделі, оскільки показники на них легше зчитувати.

Перемикач режимів
Це круговий селектор у центрі приладу. Саме ним обирають, що саме вимірюється: напруга, опір, змінний або постійний струм. Неправильне положення перемикача — часта причина помилок і поломок.

Роз’єми для щупів
Зазвичай їх два або три:

• COM — загальний роз’єм для чорного щупа;

• VΩ — роз’єм для вимірювання напруги та опору (червоний щуп);

• окремий роз’єм може бути для вимірювання струму (для новачків краще його не використовувати без підготовки).

Цифровий чи аналоговий мультиметр: що обрати новачкові

Цифрові мультиметри

• простіші у використанні;

• чітко показують значення на дисплеї;

• мають автоматичний вибір діапазону в багатьох моделях.

Саме цифрові мультиметри найкраще підходять для перших кроків і навчання.

Аналогові мультиметри

• потребують навички читання шкали;

• чутливіші до неправильного підключення;

• частіше використовуються фахівцями для специфічних завдань.

Для початківців вони менш зручні та менш безпечні.

Корисні аксесуари для безпечної роботи

Окрім самого мультиметра, варто звернути увагу на супутні товари, які підвищують безпеку та комфорт:

• ізольовані щупи з неушкодженою ізоляцією зменшують ризик випадкового дотику до струмоведучих частин;

• захисні рукавички додають впевненості під час роботи з напругою;

• тестер напруги допомагає швидко перевірити наявність напруги без контакту;

• подовжувачі з автоматичним захистом корисні під час тестування побутових приладів.

📝 Порада
Перед кожним вимірюванням погляньте на щупи: якщо ізоляція потріскана або оголений метал видно більше ніж потрібно — роботу краще відкласти, навіть якщо сам мультиметр справний.

Підготовка до вимірювань: обов’язкові кроки безпеки

Правильна підготовка — це половина безпечної роботи з електрикою. Саме на цьому етапі новачки найчастіше припускаються помилок, які згодом призводять до некоректних вимірювань або небезпечних ситуацій. Кілька простих дій перед початком роботи значно знижують ризики.

Перевірка справності мультиметра

Перед тим як підключати прилад до електричного кола, переконайтеся, що він працює коректно.

• Огляньте корпус мультиметра: тріщини, люфт перемикача або сліди вологи — привід не використовувати прилад.

• Увімкніть мультиметр і перевірте, чи з’являється індикація на дисплеї.

• Якщо показники тьмяні або нестабільні, можливо, розряджена батарея. Слабке живлення може спотворювати результати вимірювань.

Навіть простий цифровий мультиметр повинен реагувати чітко та без затримок.

Правильне підключення щупів

Щупи — це контакт між вами та електричним колом, тому їх підключення має бути безпомилковим.

• Чорний щуп завжди підключається до роз’єму COM. Це правило не змінюється незалежно від режиму.

• Червоний щуп для вимірювання напруги та опору вставляється в роз’єм VΩ.

• Переконайтеся, що щупи вставлені щільно й не випадають при легкому русі.

Плутанина з роз’ємами — одна з найчастіших причин короткого замикання та пошкодження приладу.

Вибір режиму та діапазону вимірювання

Після підключення щупів потрібно правильно налаштувати мультиметр.

• Виберіть режим вимірювання: напруга або опір.

• Уточніть, чи це змінна (AC) чи постійна (DC) напруга.

• Якщо мультиметр має ручний вибір діапазону, починайте з найбільшого значення та поступово зменшуйте його для точнішого результату.

Такий підхід захищає прилад від перевантаження та допомагає уникнути помилок.

✨ Лайфхак
Якщо сумніваєтеся у правильності налаштувань, не торкайтеся одразу контактів кола. Спочатку ще раз погляньте на положення перемикача — це займає кілька секунд, але часто рятує мультиметр від поломки.

Як безпечно вимірювати напругу мультиметром

Вимірювання напруги — це одна з найпоширеніших операцій, але водночас і найбільш відповідальна. На відміну від опору, тут робота ведеться під напругою, тому уважність і чітка послідовність дій мають вирішальне значення.

Підготовка до вимірювання напруги

Перед початком переконайтеся, що ви розумієте умови роботи:

• електричне коло перебуває під напругою, отже ризик ураження струмом реальний;

• робоче місце має бути сухим, без металевих предметів поруч;

• за можливості використовуйте захисні рукавички та щупи з доброю ізоляцією.

Ще раз перевірте:

• чорний щуп у роз’ємі COM;

• червоний щуп у роз’ємі VΩ;

• обраний правильний режим AC або DC.

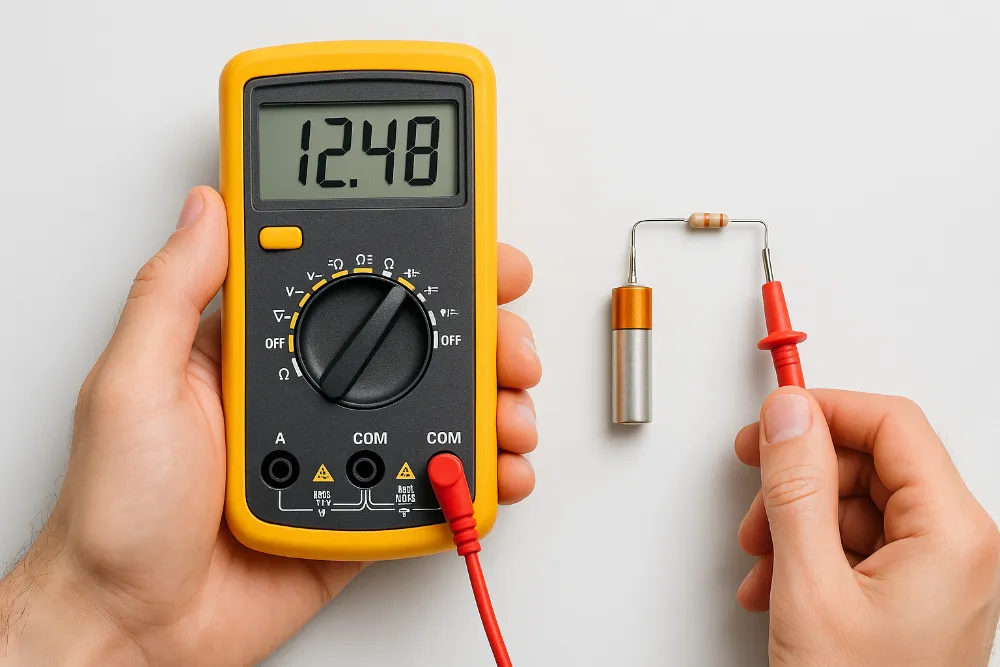

Покрокова інструкція вимірювання напруги

Щоб зрозуміти, як вимірювати напругу і опір безпечно, почнемо саме з напруги.

1. Установіть перемикач мультиметра в режим вимірювання напруги (V~ для змінної або V⎓ для постійної).

2. Якщо діапазон ручний — оберіть значення вище очікуваного.

3. Тримайте щупи однією рукою, щоб інша не створювала додатковий шлях для струму.

4. Доторкніться щупами до двох точок кола, між якими потрібно виміряти напругу.

5. Зачекайте стабілізації показників і зчитайте значення з дисплея.

Щупи не повинні торкатися один одного під час вимірювання — це може спричинити коротке замикання.

Типові помилки при вимірюванні напруги

Новачки часто повторюють одні й ті самі помилки:

• вибір режиму опору замість напруги;

• дотик пальцями до оголених металевих частин щупів;

• вимірювання напруги через роз’єм для струму;

• поспішне перемикання режимів без відключення щупів.

Усі ці дії підвищують ризик як для користувача, так і для приладу.

📝 Порада
Якщо показники «стрибають» або здаються дивними — не ігноруйте це. Зніміть щупи, перевірте режим, діапазон і контакти, і лише після цього повторіть вимірювання.

Як правильно вимірювати опір: тільки на знеструмленому колі

Вимірювання опору здається простішим, ніж вимірювання напруги, але саме тут початківці часто роблять небезпечну помилку — намагаються проводити вимірювання в колі, яке ще перебуває під напругою. Це може призвести до пошкодження мультиметра і створює ризик для користувача.

Чому вимірювання опору під напругою небезпечне

Мультиметр у режимі вимірювання опору сам подає невелику напругу на щупи, щоб оцінити протидію елемента струму. Якщо в цей момент у колі присутня зовнішня напруга:

• результати будуть неправильними;

• електроніка приладу може вийти з ладу;

• можливе іскріння або перегрів щупів.

Тому головне правило: опір вимірюють тільки після повного знеструмлення кола і перевірки відсутності напруги тестером.

Покрокова інструкція вимірювання опору

Дотримуйтесь чіткої послідовності дій:

1. Повністю відключіть живлення кола (вимкніть автомат, вийміть вилку з розетки, від’єднайте акумулятор).

2. Перевірте відсутність напруги за допомогою тестера напруги або мультиметра в режимі V.

3. Перемкніть мультиметр у режим вимірювання опору (Ω).

4. За потреби виберіть відповідний діапазон.

5. Доторкніться щупами до контактів елемента або ділянки кола, опір якої потрібно виміряти.

6. Зачекайте стабілізації показників і зчитайте значення.

Якщо вимірюється резистор або окремий елемент, бажано від’єднати хоча б один його контакт від кола — так показник буде точнішим.

Що робити при нестабільних або дивних показниках

Іноді мультиметр показує змінні або надто великі значення. Причини можуть бути простими:

• слабкий контакт щупів;

• забруднені або окислені клеми;

• залишкова напруга в конденсаторах;

• неправильний обраний діапазон.

У таких випадках варто зняти щупи, зачекати кілька секунд і повторити вимірювання.

✨ Лайфхак
Перед вимірюванням опору коротко з’єднайте щупи між собою. Якщо мультиметр показує значення, близьке до нуля — прилад справний і готовий до роботи.

Таблиця режимів мультиметра: швидка підказка для початківців

Навіть простий мультиметр має кілька режимів, і запам’ятати їх з першого разу непросто. Зручна таблиця допомагає швидко зорієнтуватися, що саме обрати та яких помилок уникати. Вона особливо корисна тим, хто тільки вчиться, як вимірювати напругу і опір безпечно.

Така підказка дозволяє швидко перевірити правильність налаштувань перед вимірюванням і зменшує ймовірність помилки.

📝 Порада
Якщо часто плутаєте режими, зробіть невелику наклейку з підказками на звороті мультиметра — це просте рішення добре працює на практиці.

Кілька слів наприкінці, які варто запам’ятати

Навчитися працювати з мультиметром — це не про складні формули чи професійний досвід, а про уважність, послідовність і повагу до електробезпеки. Розуміння базових понять, чітке розмежування вимірювань під напругою та на знеструмленому колі, правильний вибір режимів і справні аксесуари формують надійну основу для будь-яких подальших робіт.

Коли ви знаєте, як вимірювати напругу і опір правильно, зникає зайва напруга та страх перед приладом. Навіть початківець може впевнено виконувати перевірки, якщо не поспішати, дотримуватися інструкцій і вчасно зупинятися для перевірки налаштувань. Такий підхід знижує ризик ураження струмом, допомагає зберегти мультиметр справним і робить роботу з електрикою передбачуваною та безпечною.
