Реле напруги — це електротехнічний пристрій, який автоматично відключає електроживлення, якщо напруга у мережі виходить за допустимі межі. Основне його завдання — захистити побутову техніку та електроприлади від наслідків перепадів напруги. Такі ситуації — не рідкість, особливо в будинках старої забудови або в приватному секторі, де навантаження на мережу часто непередбачуване.
Принцип роботи реле напруги досить простий: воно постійно вимірює рівень напруги на вході та у випадку, якщо показник перевищує задані пороги (наприклад, нижче 170 В або вище 250 В для однофазної мережі), миттєво відключає живлення. Після стабілізації напруги пристрій із заданою затримкою знову подає електрику.
А як це відрізняється від автоматичного вимикача?
Автомат реагує на перевищення струму (коротке замикання чи перевантаження), а реле — на порушення рівня напруги. Тобто це два різні захисти, які не замінюють один одного, а доповнюють.
Для порівняння:
Параметр | Реле напруги | Автоматичний вимикач |
|---|---|---|
Реакція на | Занадто високу / низьку напругу | Перевантаження або коротке замикання |
Принцип роботи | Вимірювання напруги | Вимірювання струму |
Основна функція | Захист приладів від стрибків напруги | Захист кабелю та мережі |
Місце в схемі | Після автомата / лічильника | Перед реле напруги |
Тепер, коли розуміємо суть, далі поговоримо про те, навіщо взагалі встановлювати реле напруги у побуті — і чи це справді необхідно.
Навіщо встановлювати реле напруги у квартирі чи будинку?
Проблеми з напругою — це не лише незручності, а й потенційно дорогий ремонт техніки. Часті коливання напруги в мережі — явище доволі поширене в українських реаліях. Причини можуть бути різні: зношені електролінії, погодні умови, аварії на підстанціях або нестабільне навантаження в будинку чи районі.
Які можуть бути наслідки нестабільної напруги?
Передчасний вихід з ладу техніки — найбільше страждають компресорні прилади (холодильники, кондиціонери), електроніка (телевізори, ПК) і системи автоматизації.
Мерехтіння світла, яке дратує, але також свідчить про проблеми з напругою.
Перегрів або недогрів у котлах, якщо керування живленням залежить від електроніки.
Зменшення ресурсу кабельної мережі в будинку.
Саме тут і вступає в гру реле напруги. Воно перехоплює напругу, перевіряє її відповідність безпечному діапазону, і якщо є ризик — миттєво вимикає подачу електроенергії. Як тільки все стабілізується, живлення автоматично повертається.
Коли реле особливо необхідне?
Реле стає незамінним у кількох випадках. По-перше, це приватні будинки, де лінії часто перевантажені або прокладені самостійно, що може призводити до нестабільної роботи електрики.
По-друге, реле потрібне у багатоповерхівках старого типу, де силова проводка була розрахована на праски і лампи розжарювання, але не на сучасні прилади, такі як бойлери, кондиціонери чи бойові станції.
Також варто звернути увагу на квартири з дорогою електронікою — наприклад, домашнім кінотеатром, системою «розумний дім», електрокотлом або холодильником із інвертором, які потребують стабільного живлення.
👉 Порада: Якщо в оселі вже є стабілізатор напруги, це не скасовує потребу в реле. Стабілізатор «підтягує» напругу, але в разі критичних стрибків — не вимикає живлення, і це може бути небезпечно.
Основні типи реле напруги
Реле напруги бувають різні — і за конструкцією, і за призначенням. Вибір залежить від типу електромережі у вас вдома, кількості споживачів та рівня захисту, якого ви очікуєте. Давайте розглянемо основні види, щоб було простіше орієнтуватися при покупці.
Однофазні та трифазні реле
Однофазні реле напруги призначені для стандартних домашніх мереж із напругою 220 В. Такі реле зазвичай встановлюють у квартирах, приватних будинках та офісах для забезпечення стабільної роботи електроприладів.
Натомість трифазні реле потрібні для об’єктів з підключенням 380 В, що характерно для великих приватних будинків, виробничих приміщень або об’єктів із потужним обладнанням, наприклад електрокотлів чи насосів.
🔧 У трифазних мережах іноді використовують три окремих однофазних реле — по одному на кожну фазу. Але це виправдано лише в специфічних схемах.
Реле з дисплеєм і без
Реле з дисплеєм відображають поточну напругу, що дозволяє контролювати пороги спрацьовування та затримку реакції. Це дуже зручно для візуального контролю, особливо коли пристрій розташований у доступному місці.
Натомість реле без дисплея є більш бюджетними варіантами, зазвичай з фіксованими налаштуваннями. Вони підходять для приміщень, де не потрібен регулярний моніторинг стану напруги.
Комбіновані пристрої
Окрему категорію становлять багатофункціональні реле, які можуть включати:
вбудований вольтметр — для постійного вимірювання;
захист від короткого замикання чи перевантаження;
функції ПЗВ (захист від витоку струму).
Такі реле можуть стати розумним рішенням для тих, хто хоче мати в одному корпусі одразу кілька захистів.
🎯 Цікаво знати: Усі реле працюють на принципі затримки повторного вмикання. Це зроблено для того, щоб не подавати живлення одразу після короткочасного стрибка — це особливо важливо для холодильників, бойлерів і кондиціонерів. Затримка зазвичай становить від 5 до 180 секунд.
👉 Порада: Для критичних приладів, наприклад, газового котла, краще використовувати локальне реле напруги — на окрему лінію живлення. Це підвищує точність захисту і не впливає на всю мережу.
Як обрати реле напруги: на що звернути увагу
Вибір реле напруги — це не лише про “дешево й швидко”. Важливо враховувати особливості вашої електромережі, навантаження та умови експлуатації. Нижче — основні критерії, які варто враховувати при купівлі.
Технічні параметри
Діапазон напруги
Стандартний робочий діапазон для побутових реле: 170–250 В.
Для регіонів з частими “просіданнями” або “перекосами” фаз доцільно обирати моделі з розширеним діапазоном: 140–280 В.
Час затримки повторного ввімкнення
Рекомендується вибирати моделі з регульованою затримкою від 5 до 180 секунд.
Для компресорної техніки бажано встановлювати не менше 30 секунд.
Максимальний струм навантаження
Для звичайної квартири з типовим навантаженням достатньо реле на 16–25 А.
Якщо живлення йде на весь будинок або стоїть потужна техніка — краще обрати модель на 32–40 А.
У промислових або трифазних мережах — понад 63 А.
Тип монтажу
DIN-рейка — зручно для встановлення у щиток поруч з автоматами.
Накладне реле — підходить для окремих приладів або розеткових ліній.
Популярні бренди реле напруги
В Україні добре зарекомендували себе такі виробники:
Бренд | Особливості |
|---|---|
Zubr (Україна) | Надійні, зручні в налаштуванні, широкий асортимент |
DigiTop (Україна) | Електроніка із дисплеєм, точні, недорогі |
Schneider Electric | Європейська якість, розширена функціональність |
ABB (Швейцарія) | Висока надійність, але і вища ціна |
👉 Порада: не женіться за найнижчою ціною — дешеві реле можуть мати неточні вимірювання, короткий ресурс або слабку ізоляцію. В електриці це має значення.
Додаткові функції
Звукова сигналізація — сповіщає про аварійні ситуації;
Цифровий дисплей — дозволяє бачити поточні показники;
Індикатори помилок — вказують на тип аварії: перенапруга, недонапруга, перегрів;
Клемні колодки — полегшують монтаж і підключення.
🎯 До речі, зручний комплект для встановлення реле часто включає додаткові витратні матеріали: DIN-рейку, клемники, ізоляційні ковпачки. Якщо робите монтаж самостійно — краще все це одразу мати під рукою.

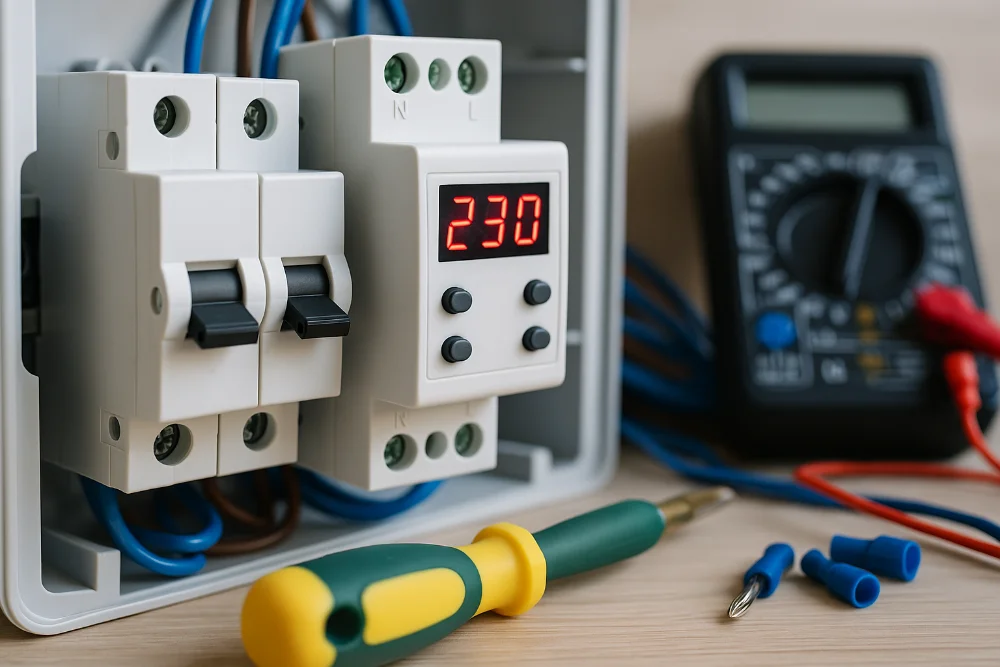

Установка реле напруги: що потрібно знати
Монтаж реле напруги не є складним, але потребує уважності та базових знань про побутову електрику. Якщо ви впевнено тримаєте викрутку в руках і знаєте, де у вас вимикається загальне електроживлення — установку можна виконати самостійно. Якщо ж ні — краще довірити це електрику.
Де встановлювати реле напруги?
Найчастіше реле ставлять у розподільчому щитку — між вступним автоматом і груповими автоматами. Саме там воно контролює всю вхідну напругу та миттєво реагує на її зміну.
Схема підключення виглядає приблизно так:
[Лічильник] → [Автоматичний вимикач] → [Реле напруги] → [Групові автомати] → [Споживачі]💡 Лайфхак: Якщо у вас велика квартира або будинок, де багато приладів, можна розділити захист на кілька зон і встановити окремі реле на лінії до найважливішої техніки — котла, холодильника, комп’ютера.
Які інструменти та матеріали знадобляться?
Для монтажу знадобиться базовий набір інструментів і матеріалів. Серед основних — це ізольована викрутка, тестер або мультиметр для перевірки електричних параметрів, а також DIN-рейка, яка служить для кріплення обладнання в електрощитку.
Не менш важливими є клемники або WAGO-з’єднувачі, що забезпечують надійне з’єднання проводів, а також ізоляційна стрічка або термозбіжна трубка для безпечної ізоляції.
Для зручності монтажу та подальшої експлуатації рекомендується використовувати маркер для підпису кабелів, щоб уникнути плутанини та спростити обслуговування.
💡 Якщо щиток старого зразка й не передбачає DIN-рейки — можна придбати окрему монтажну планку або пластиковий щит для одного-двох модулів.
Поради щодо безпеки
Завжди вимикайте електроенергію перед початком робіт.
Позначайте кабелі маркерами або наліпками, щоб не переплутати фазу й нуль.
Використовуйте переріз кабелю, відповідний до струмового навантаження (наприклад, для 25 А — не менше 2.5 мм² міді).
Після монтажу перевірте всі клеми на щільність затиску — ослаблення з'єднання може призвести до перегріву.
📌 До речі, під час монтажу стане у пригоді мультиметр — ним можна перевірити напругу до і після реле, протестувати справність пристрою та переконатись, що воно правильно спрацьовує.
Що ще варто врахувати: супутнє обладнання та матеріали
Реле напруги — це лише один із елементів загальної системи електробезпеки в оселі. Щоб забезпечити стабільну та безпечну роботу всієї мережі, важливо правильно комбінувати реле з іншими приладами та витратними матеріалами.
Яке обладнання працює в парі з реле напруги?
Автоматичні вимикачі
Реле не замінює автомат, а лише доповнює його. Автомат відключає живлення при перевантаженні або короткому замиканні, а реле — при перепадах напруги.
👉 Розміщення: автомат ставиться до реле.Стабілізатори напруги
Якщо перепади незначні, стабілізатор напруги «вирівнює» їх. Але при критичних коливаннях він не вимикає мережу. Тому зв'язка стабілізатор + реле — це подвійний захист.
👉 Реле краще ставити до стабілізатора.ПЗВ (пристрій захисного вимкнення)
Захищає людину від ураження електрострумом при витоку струму на корпус чи землю. Зазвичай ставиться після реле напруги.
👉 Оптимальна послідовність: автомат → реле → ПЗВ → навантаження.
Модульні реле часу або контролери навантаження
У складніших щитках іноді використовуються таймери або реле контролю фаз — наприклад, для автоматичного вмикання бойлера вночі. У такому випадку важливо, щоб реле напруги працювало сумісно з цими пристроями.
Витратні матеріали: про що часто забувають
Клемники WAGO або гвинтові — для зручного й безпечного підключення дротів.
Маркувальні трубки або наліпки — допомагають орієнтуватися в кабельній розводці.
Пломбувальні ковпачки — якщо реле встановлюється на лічильну лінію.
Інструменти для зачистки та обтискання проводів — у багатьох сучасних щитках без них складно обійтися.
🧰 Рекомендуємо завжди мати невеликий запас витратників: ізоляційна стрічка, запасні клеми, кабелі різного перерізу. Це дозволить уникнути зайвих поїздок у магазин у розпал монтажу.
👉 Порада: Якщо плануєте модернізацію електрощита — заздалегідь визначте кількість місця на DIN-рейці. Деякі реле напруги займають одразу два модулі.
Підсумовуємо: чи потрібне реле напруги у вашій оселі
Коли мова йде про електробезпеку, краще не покладатися на «авось». Побутова техніка, електроніка, системи опалення — усе це сьогодні не просто зручності, а необхідність. І все це залежить від стабільної напруги.
Реле напруги — це не розкіш, а раціональне рішення для захисту від непередбачуваних перепадів у мережі. Воно не займає багато місця, не потребує складного обслуговування, коштує порівняно недорого — і при цьому здатне вберегти тисячі гривень, які інакше довелось би витратити на ремонт або заміну техніки.
Якщо ви вже стикалися зі стрибками напруги, помічали, як мерехтить світло або "зависають" прилади — це перші сигнали, що час встановлювати реле. А якщо таких ситуацій поки не було — можливо, саме завдяки реле ви з ними й не зіткнетеся.
Захистіть техніку один раз — і забудьте про ризики на роки.
